PhotoRobot MultiCam i CENTERLESS TABLE – Instrukcja instalacji

‍

Poniższa dokumentacja zawiera szczegółowe instrukcje dotyczące montażu i pierwszego użycia PhotoRobot MultiCam (Pro / Pro XL) z Centerless Table (CL1300 / CL850). Informacje te mają na celu wsparcie klientów PhotoRobot, którzy niedawno zakupili urządzenie PhotoRobot. Zawierają przegląd technologii wraz ze szczegółowym przewodnikiem instalacji MultiCam w połączeniu z PhotoRobot Centerless Table.

Ważne: Zawsze należy zapoznać się z Informacjami i instrukcjami bezpieczeństwa PhotoRobot wraz z wszelką dokumentacją dostarczoną specjalnie dla Twojego urządzenia. Ponadto, początkowa instalacja urządzenia PhotoRobot musi być zawsze przeprowadzana przez autoryzowany podmiot PhotoRobot. Podmiotami uprawnionymi do instalacji PhotoRobot są zatwierdzony dystrybutor lub przedstawiciel samego producenta.

Uwaga: Aby zapoznać się z przeglądem urządzeń CENTERLESS TABLE i ich integracją w studiu fotograficznym, zapoznaj się z instrukcją obsługi CENTERLESS TABLE CL850 - CL1300.

‍

‍

PhotoRobot MultiCam Pro / Pro XL i CENTERLESS TABLE

Dziękujemy i gratulujemy zakupu PhotoRobot MultiCam i CENTERLESS TABLE. PhotoRobot MultiCam Pro / MultiCam Pro XL to zestaw wielokamerowy kompatybilny zarówno z modelami CENTERLESS TABLE CL1300, jak i CL850. Jako zestaw wielokamerowy, system działa w połączeniu z dynamiką obrotową CENTERLESS TABLE, aby zautomatyzować przechwytywanie wielu kamer do fotografii produktów wielorzędowych i 3D. Umożliwia to jednoczesne przechwytywanie produktów z wielu wysokości w celu tworzenia kompletnych doświadczeń 3D, obrotów produktów 3D (SPIN) i zdjęć do generowania modeli 3D.

‍

‍

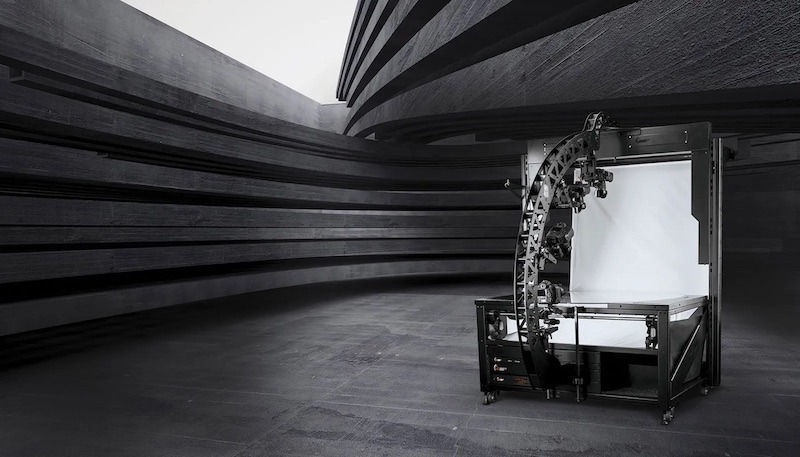

1. Opis produktu - MultiCam Pro / MultiCam Pro XL

MultiCam jest dostępny w dwóch modelach: MultiCam Pro i większym MultiCam Pro XL. Jedyną różnicą jest rozmiar łuku kamery, przy czym XL funkcjonuje jako większy z dwóch modeli. Zarówno MultiCam Pro, jak i Pro XL są kompatybilne ze wszystkimi ROBOTIC TURNTABLE PhotoRobot. Urządzenie umożliwia przechwytywanie ponad 144 obrazów z wielu kamer w około 20 sekund. Obejmuje to jednoczesne przechwytywanie kątów marketingowych i widoków z góry w zakresie obrotu 360 stopni. Tymczasem niezwykle precyzyjna kontrola kamery i przechwytywanie obrazu z 13 dostępnymi pozycjami kamery wspiera szybką fotografię wielorzędową. Precyzja zrobotyzowanego przechwytywania umożliwia automatyczne przetwarzanie końcowe pojedynczych obrazów do SPINNÓW 3D i generowania modeli 3D.

‍

‍

Kluczowe komponenty i funkcje MultiCam Pro / Pro XL to:

• Synchroniczne przechwytywanie z wielu kamer w jednym obrocie TURNTABLE
• Łuk kamery dostępny w dwóch rozmiarach (Pro / Pro XL)
• Sterowanie oprogramowaniem wszystkich kamer jednocześnie

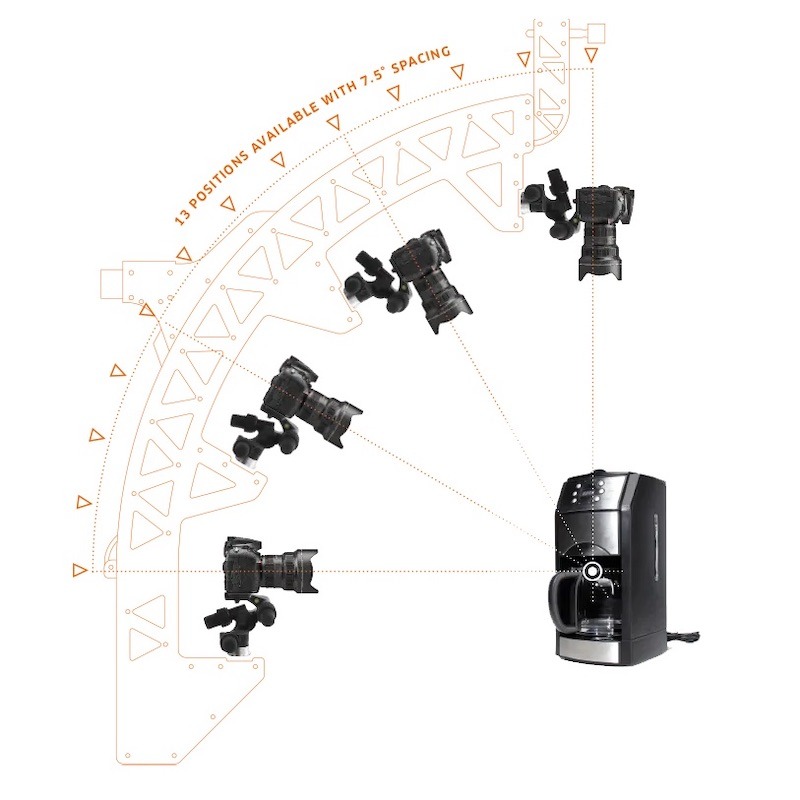

• Obsługa 13 pozycji kamery w odstępach 7,5°
• Regulacja wysokości wspomagana silnikiem do środka fotografowanych obiektów
• Precyzyjna & niezawodna konfiguracja kamer dzięki wysokiej sztywności konstrukcji
• Szeroka gama akcesoriów do głowic statywowych Manfrotto
• MULTICAM portal do szybkiego połączenia z różnymi stacjami roboczymi PhotoRobot
• Opcje oświetlenia zarówno dla lamp błyskowych, jak i ciągłych lamp studyjnych

‍

1.1. Przegląd stacji roboczej - CL1300 / CL850

MultiCam działa w połączeniu ze stołem Centerless (CL1300 / CL850) jako uniwersalny obrotowy stół fotograficzny i rozwiązanie z wieloma kamerami do zrobotyzowanej fotografii 3D. Razem te dwa urządzenia umożliwiają bezcieniową, zautomatyzowaną fotografię produktów małych i średnich rozmiarów. Obejmuje to obiekty o różnych właściwościach fotograficznych: przezroczyste, błyszczące, jasne i ciemne produkty. Jednocześnie obrotowa szklana płyta mieści obiekty od rozmiaru kolczyka po bagaż, z rozproszonym tłem, które umożliwia równomierne oświetlenie obiektów ze wszystkich stron podczas fotografowania. W ten sposób każda kamera fotografująca z MultiCam może automatycznie tworzyć wysokiej jakości zdjęcia na czystym białym tle, w tym jednocześnie kąty marketingowe i widoki z góry. Jednocześnie zapewnia to szybką i wysoce wydajną automatyzację w postprodukcji i publikowaniu obrazów.

‍

‍

1.2. Komponenty MultiCam & CENTERLESS TABLE

Główne komponenty instalacji MultiCam z CENTERLESS TABLE obejmują części dla obu urządzeń oraz ich jednostki sterujące.

• Zestaw podstawowy CENTERLESS TABLE (korpus urządzenia, rama, stemple)
• Stojak Centerless Table HD z jednostkami sterującymi i routerem
• Jednostka sterująca G6, Laser Box, Switch Box i SynchroBox
• Wewnętrzne prowadzenie kabli przez lewe i prawe wsporniki
• Konsola uchwytu tła stołu CENTERLESS
• Połączenie laserowe stacji roboczej i uchwyty na lampy błyskowe
• Płyta stołu Centerless (1300 mm / 850 mm)
• Montaż tła CENTERLESS TABLE
• Portal MultiCam do szybkiej konfiguracji na stanowisku pracy
• Łuk MultiCam, mocowanie kamery i połączenia kablowe

‍

‍

‍

2. Podstawowy montaż zestawu MULTICAM z CL1300 / CL850

Montaż MultiCam z CL1300 / CL850 rozpoczyna się od podstawowego zestawu urządzenia Centerless Table. Podstawowy zestaw stanowi korpus (frame) stołu Centerless.

‍

2.1. Budowa podstawowego zestawu CL1300 / CL850

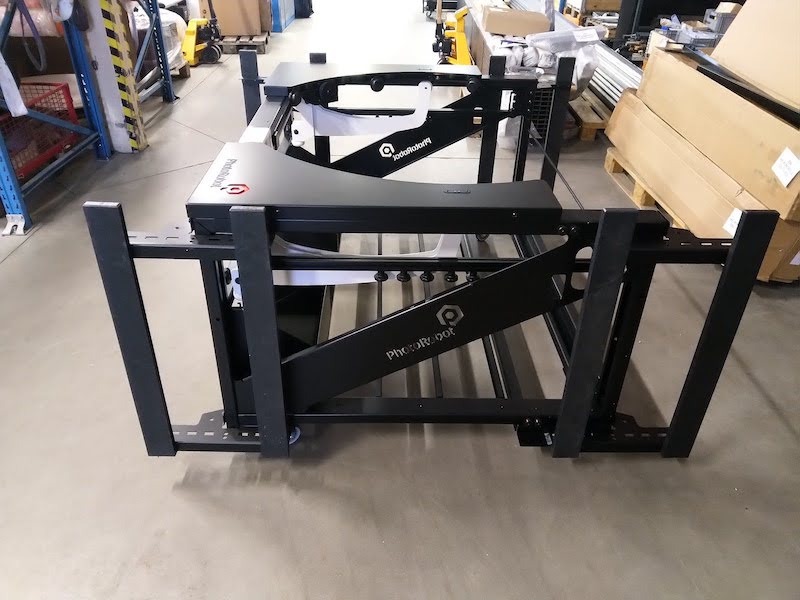

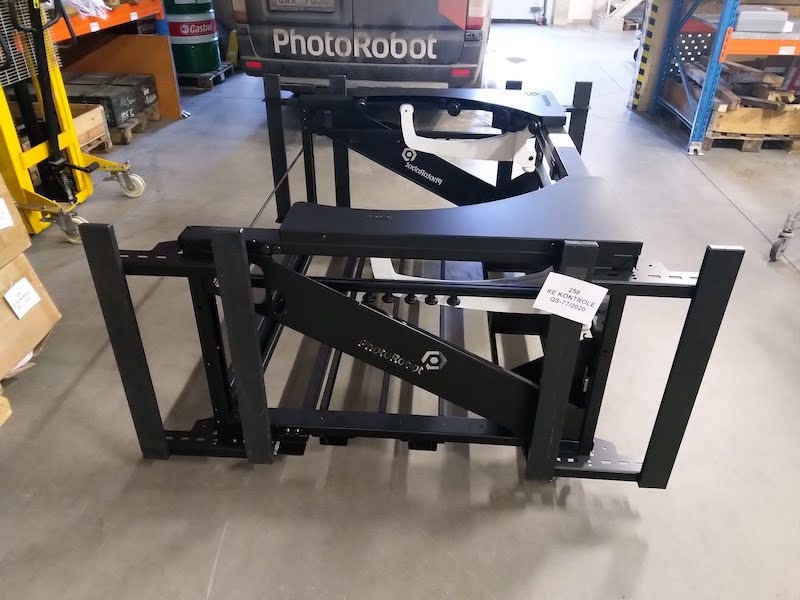

2.1.1. Umieść podstawowy zestaw CENTERLESS TABLE na płaskiej powierzchni, upewniając się, że spoczywa równomiernie na ziemi.

‍

‍

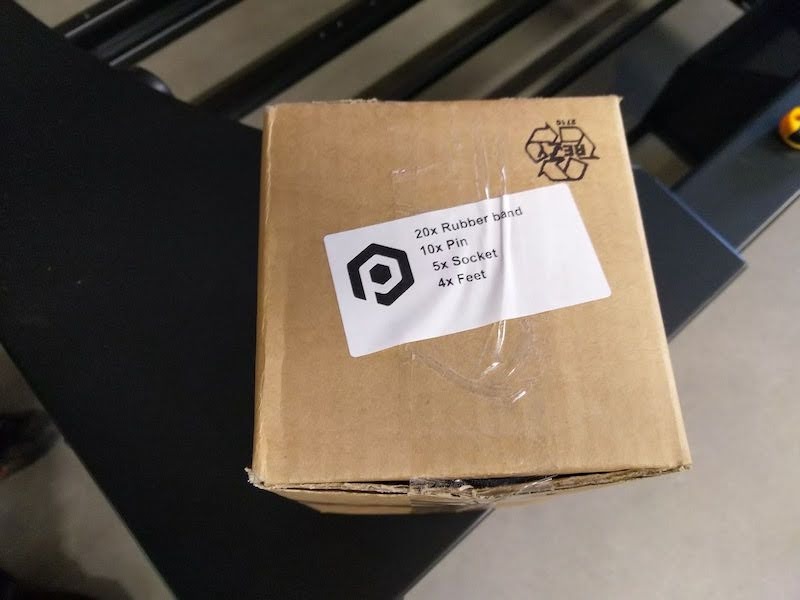

2.1.2. Zlokalizuj oznaczone kartonowe pudełko zawierające 20 x gumek, 10 x szpilek, 5 x gniazd i 4 x nóżki.

‍

‍

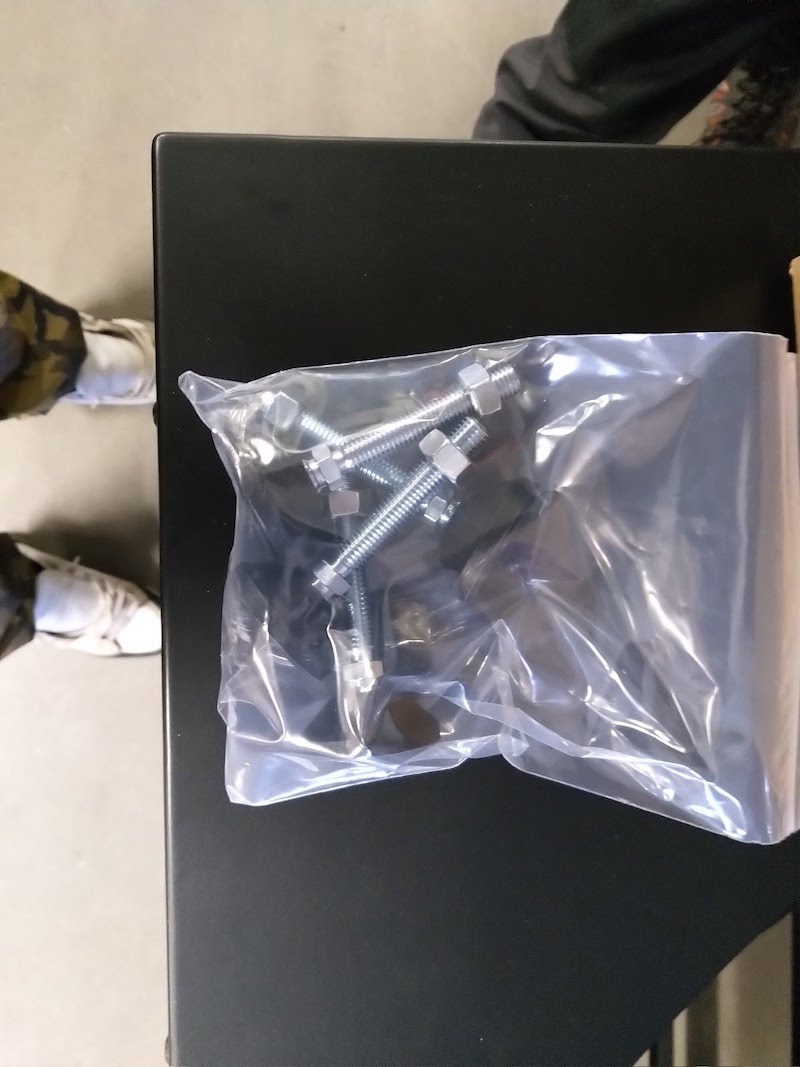

2.1.3. Rozpakuj pudełko i wyjmij plastikową torbę zawierającą 4 nóżki z bolcami i gniazdami.

‍

‍

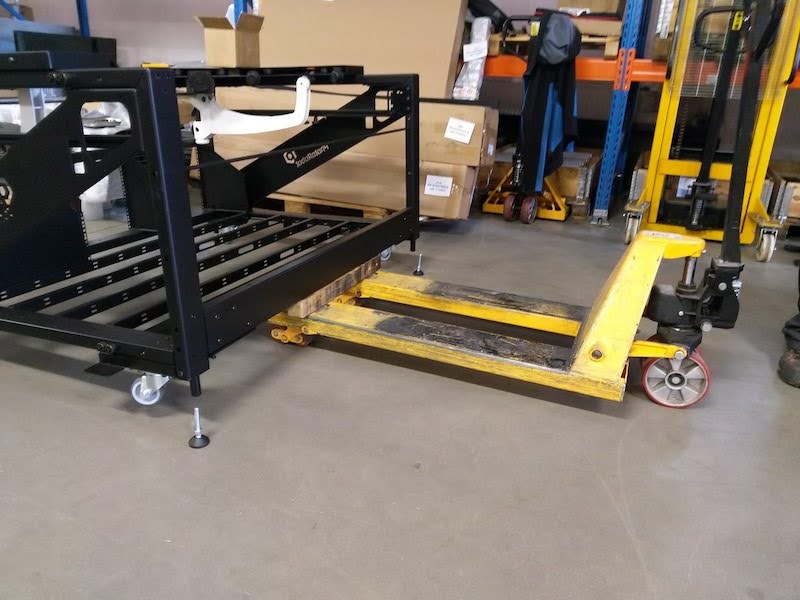

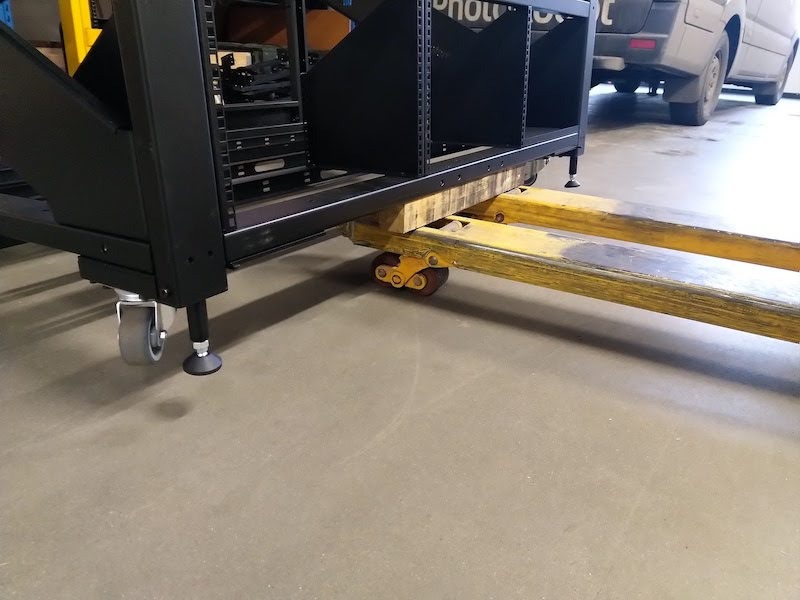

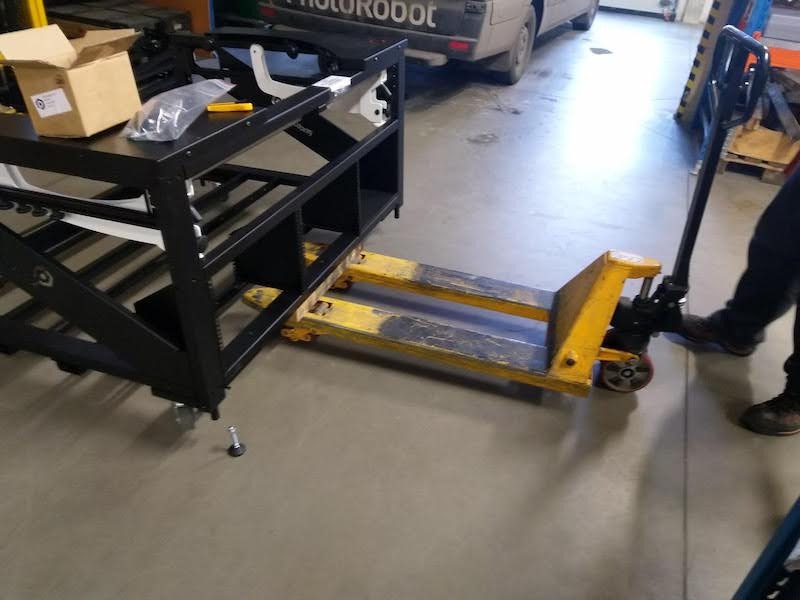

2.1.4. Użyj wózka widłowego lub podobnego urządzenia podnoszącego, aby podnieść CL1300 / CL850 wystarczająco wysoko nad ziemię i wkręć 4 nóżki do góry nogami na swoje miejsce. Wkręć każdą nóżkę x 4 mocno i jak najdalej w ramę maszyny.

‍

‍

2.2. Montaż stempli typu H, typu R

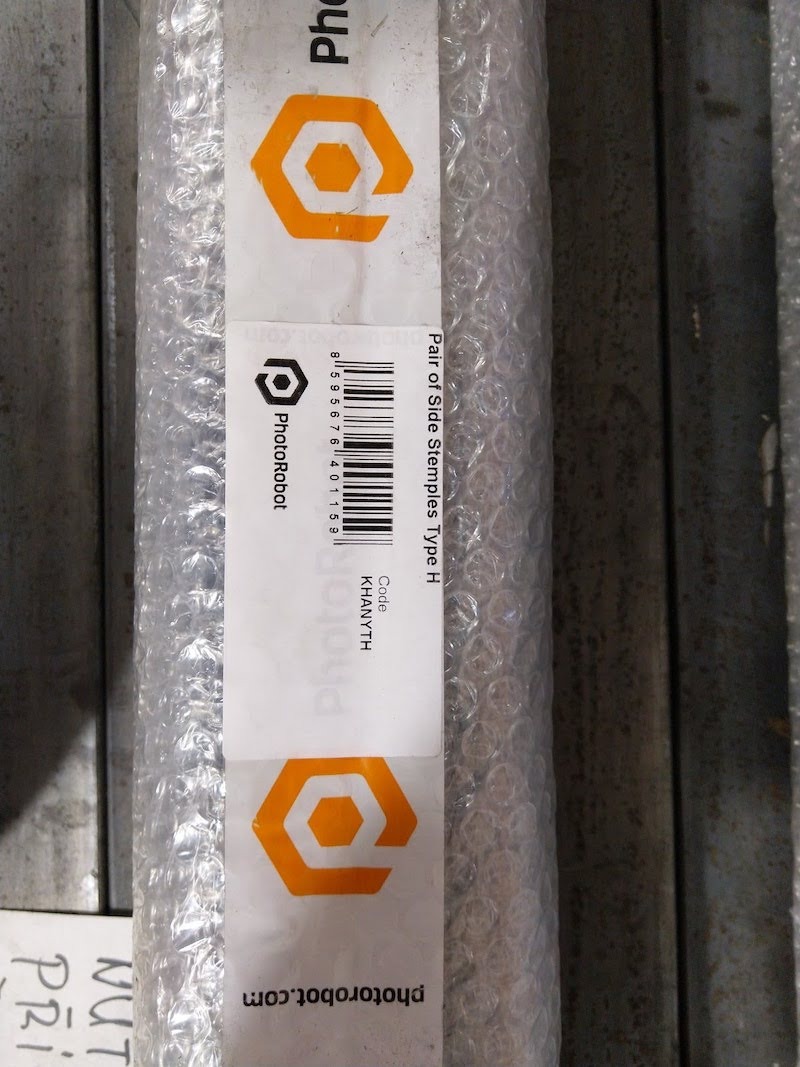

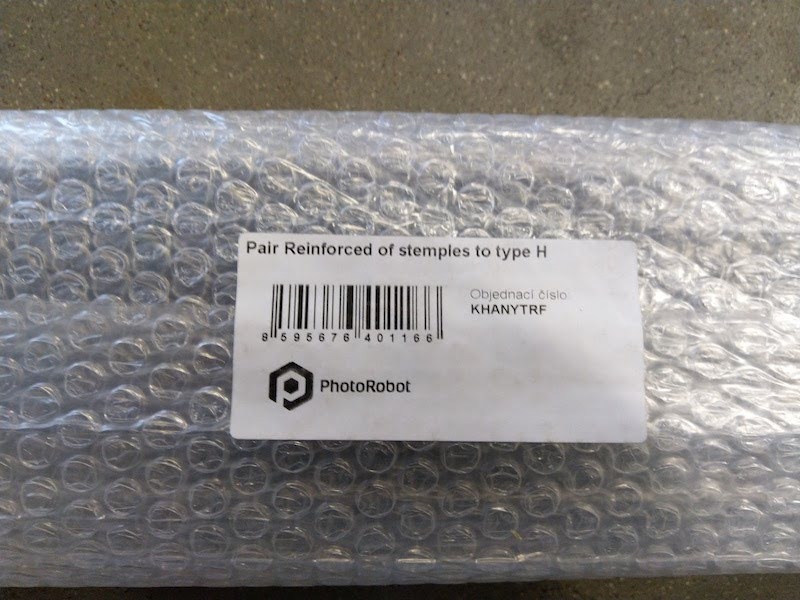

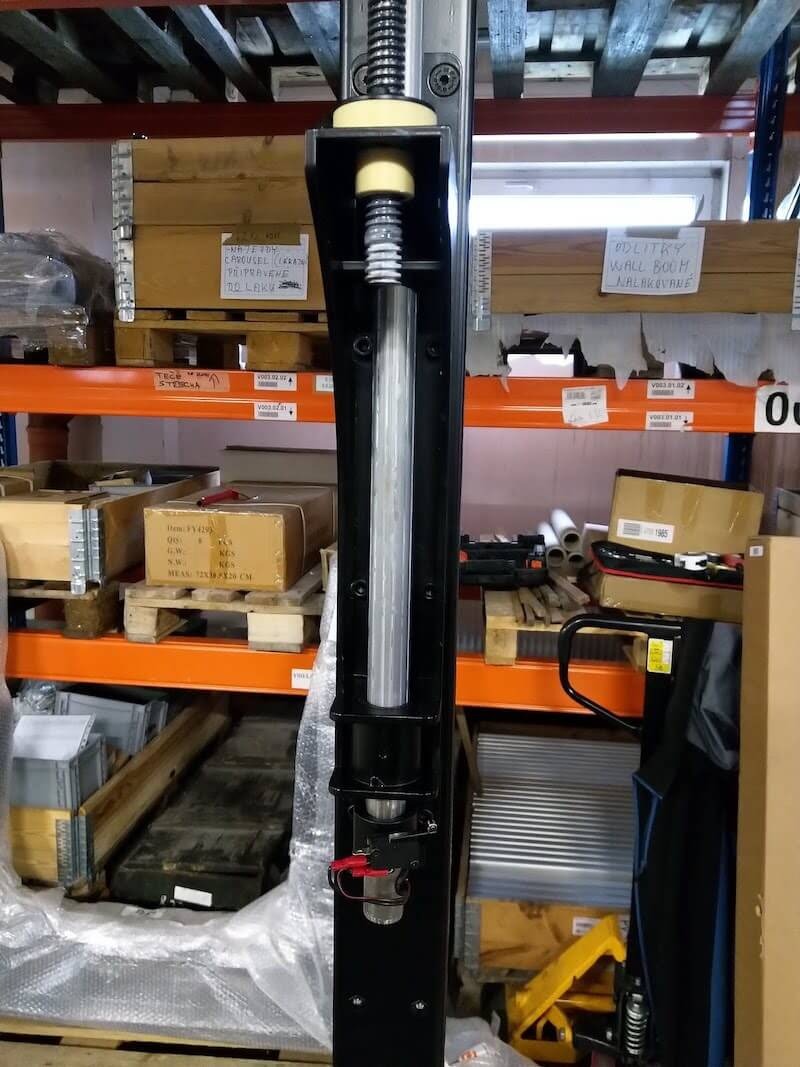

2.2.1. Zlokalizuj trzpienie maszyny zapakowane w folię bąbelkową i oznaczone: „Wzmocnione trzpienie do typu H” (kod: KHANYTRF) oraz „Trzpienie boczne typu R” (kod: KHANYTR).

‍

‍

2.2.2. Wyjmij oba zestawy stempli z opakowania.

‍

‍

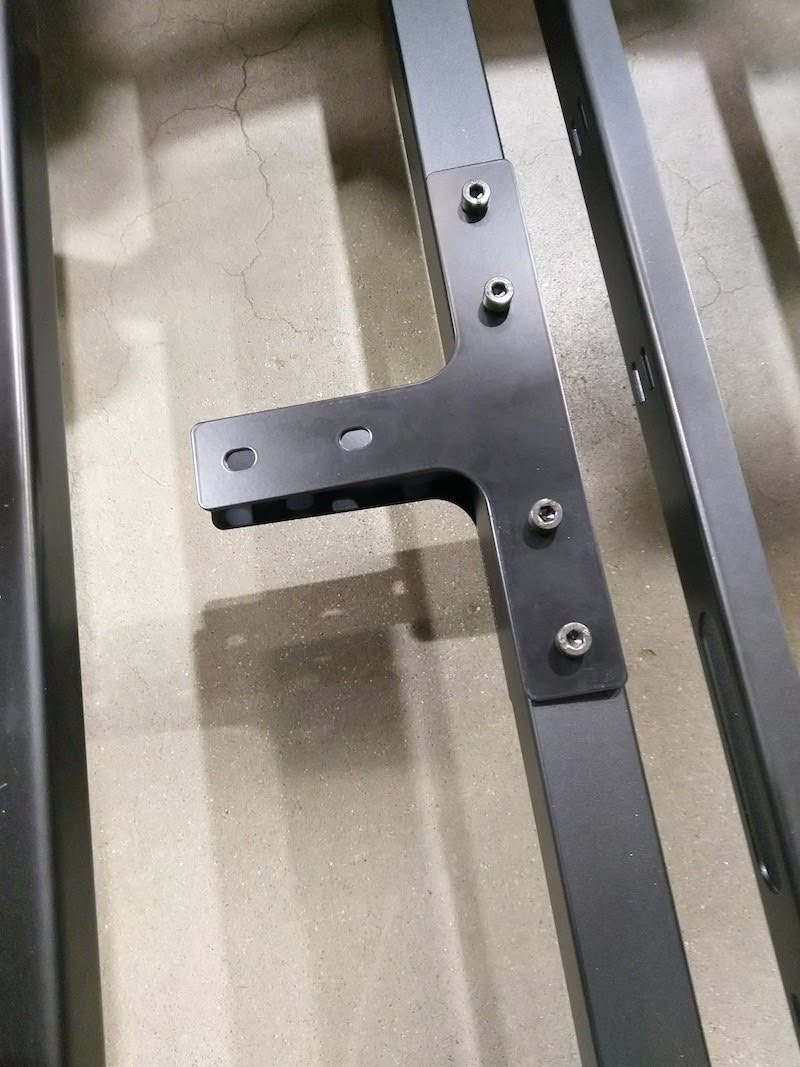

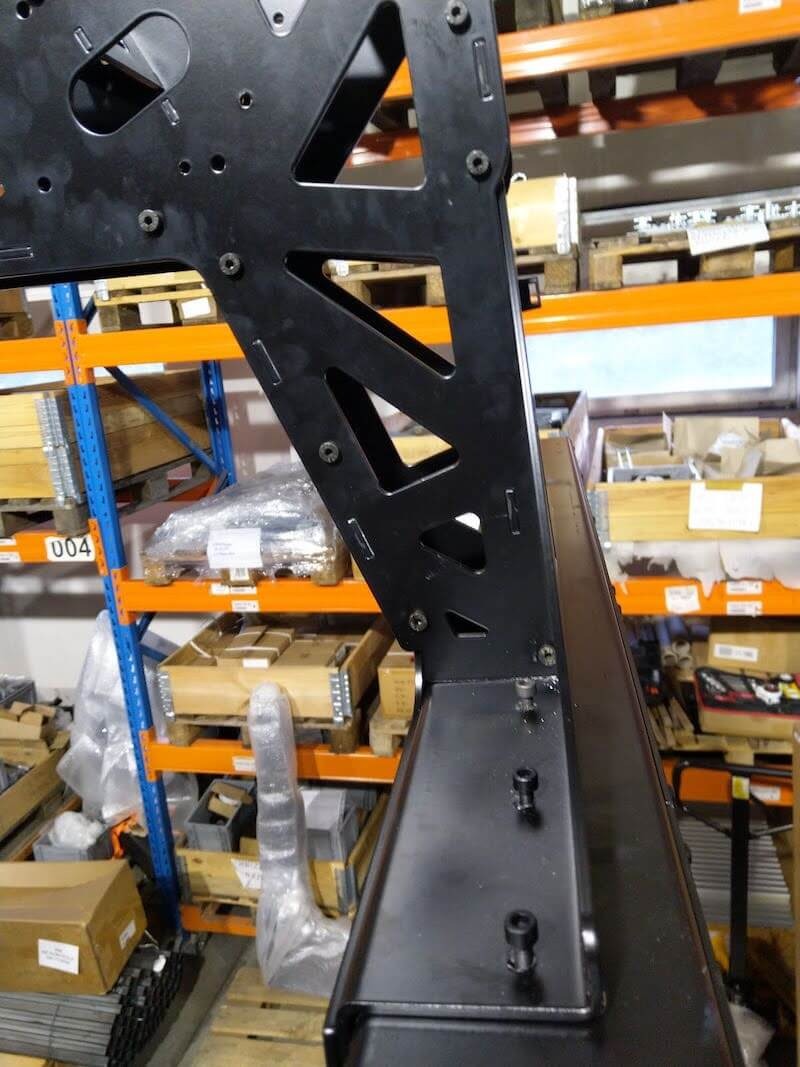

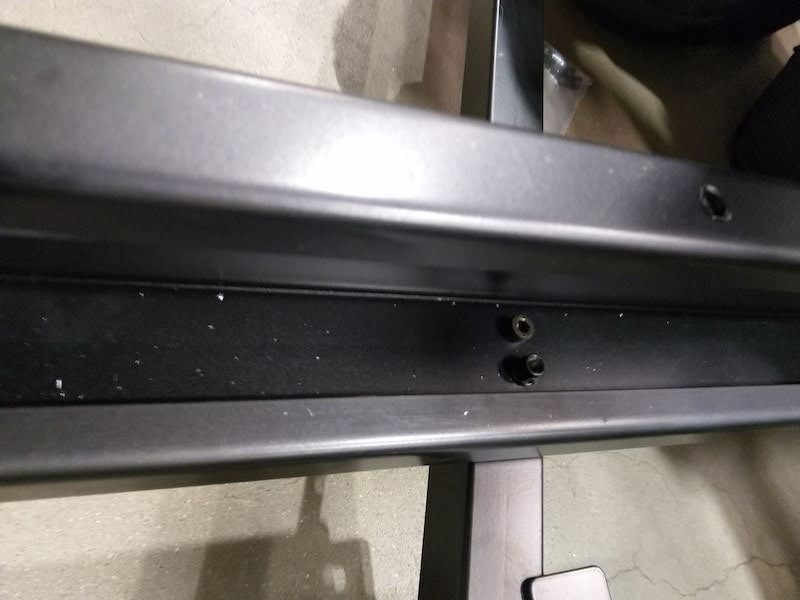

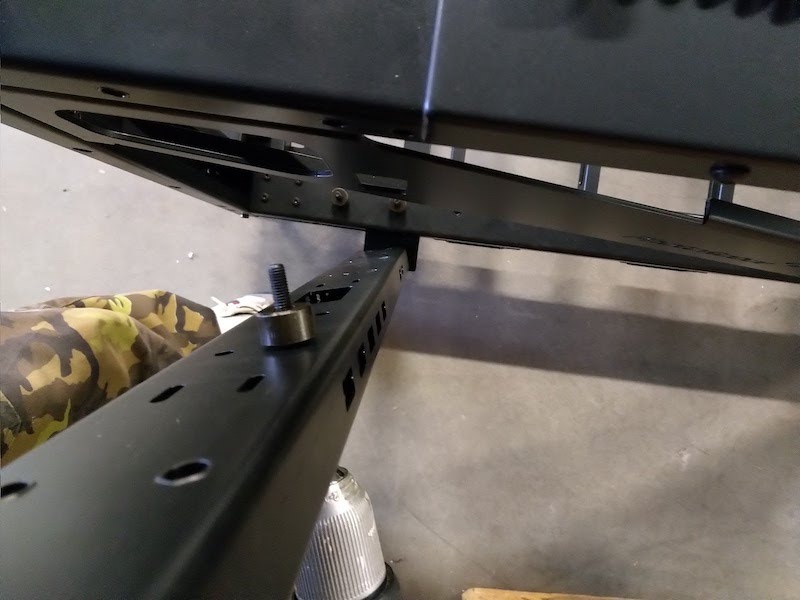

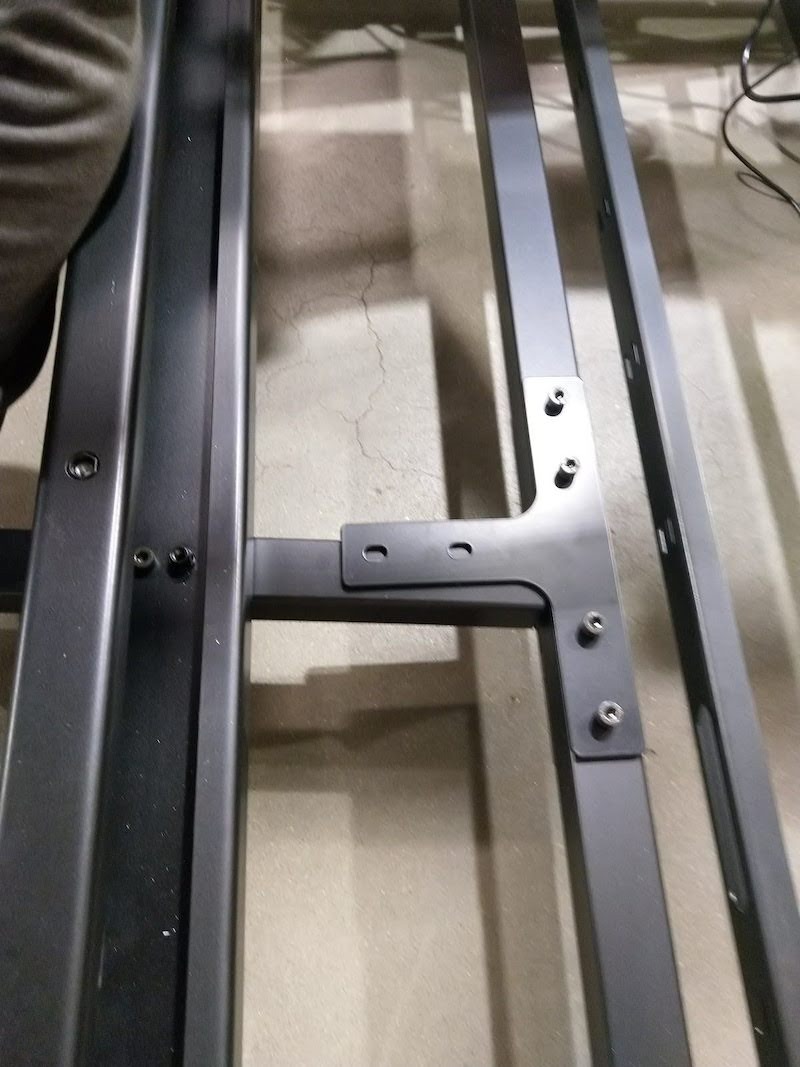

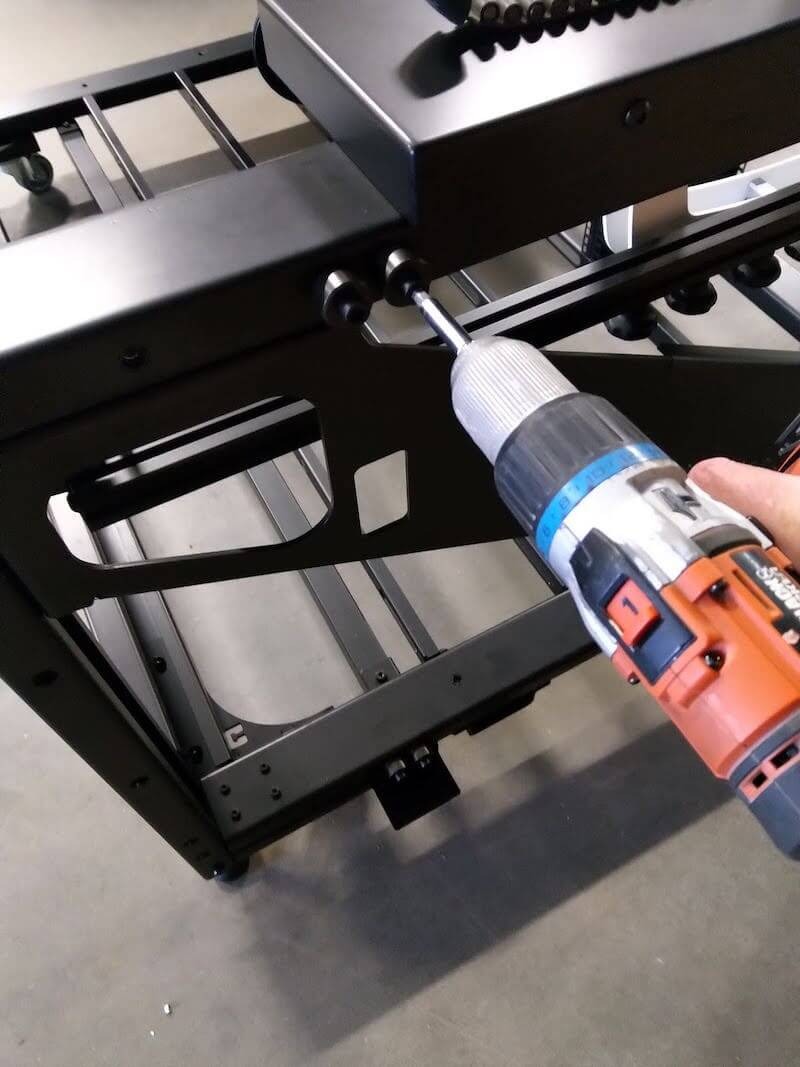

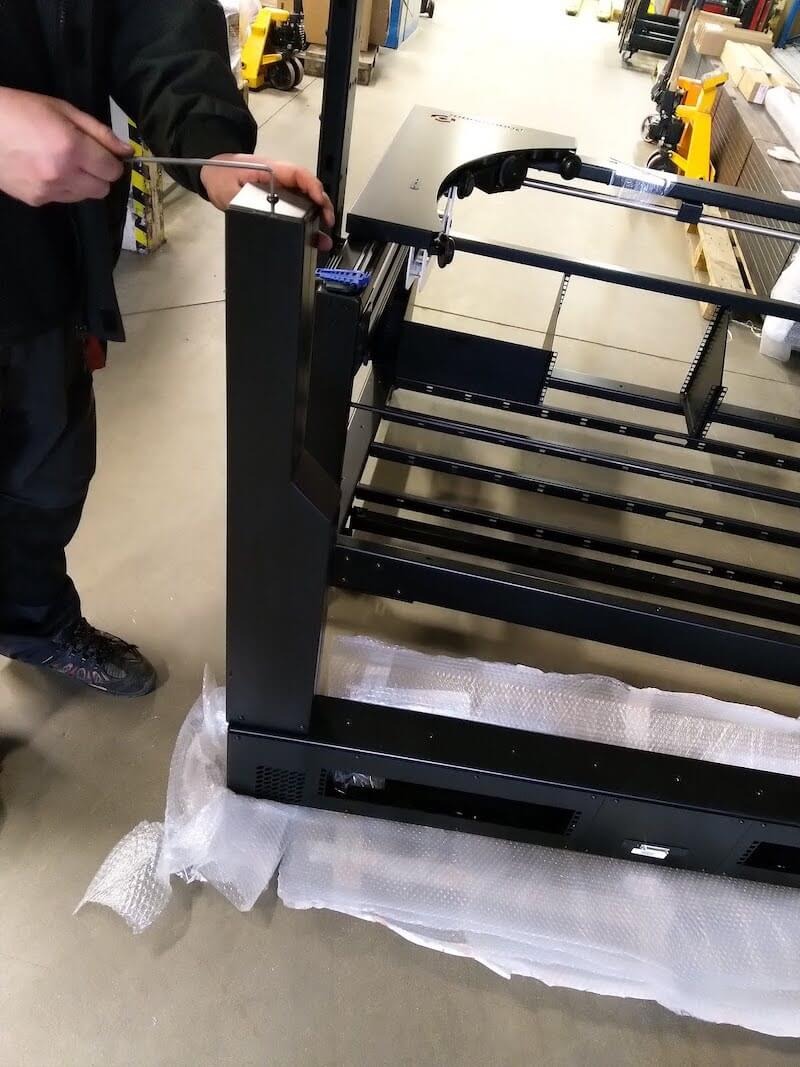

2.2.3. Zlokalizuj cztery śruby z grubymi podkładkami po obu stronach Centerless Table i poluzuj każdą z czterech śrub, aby je odkręcić.

‍

‍

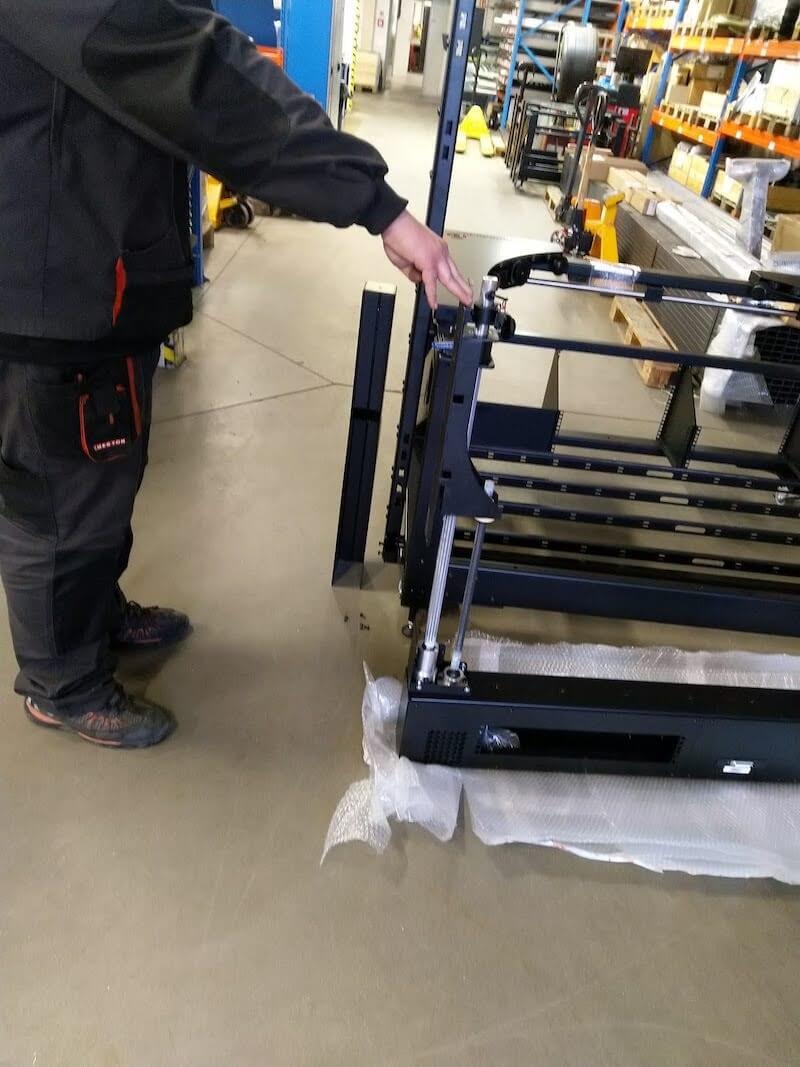

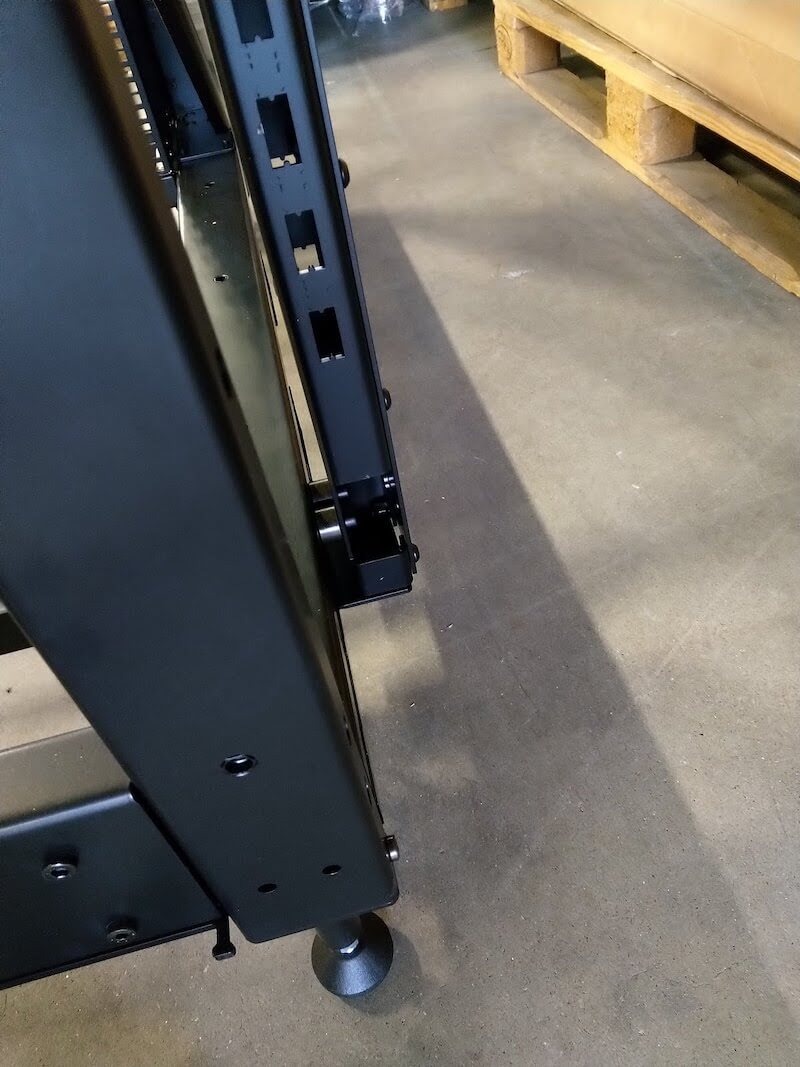

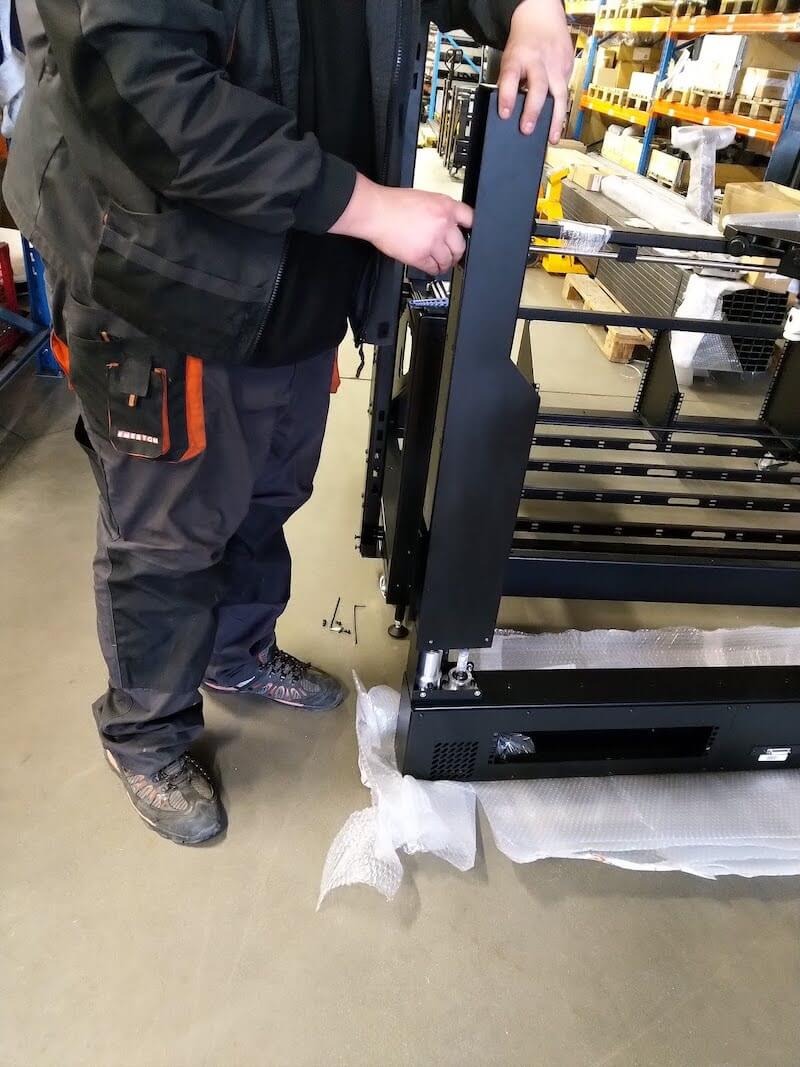

2.2.4. Następnie przymocuj nie wzmocnione boczne wsporniki (Typ R) do obu stron Centerless Table.

‍

‍

2.2.5. Zauważ duże otwarte prostokątne przestrzenie w stemplach. Obszary te są elementem konstrukcyjnym przeznaczonym do umieszczania przewodów na dole stempli, obok śrub mocujących z grubymi podkładkami.

‍

‍

2.2.6. Zwróć również uwagę na dwa prostokątne otwory na górze stempli, patrząc od tyłu CENTERLESS TABLE.

‍

‍

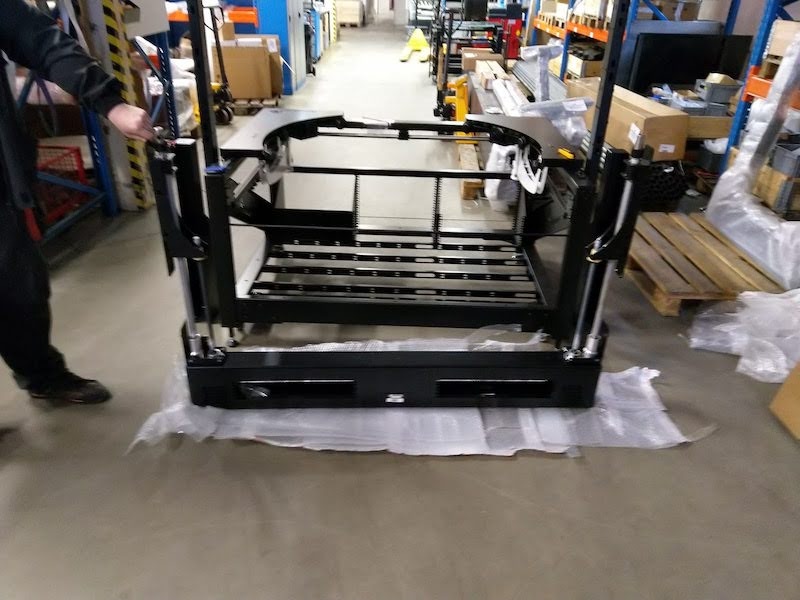

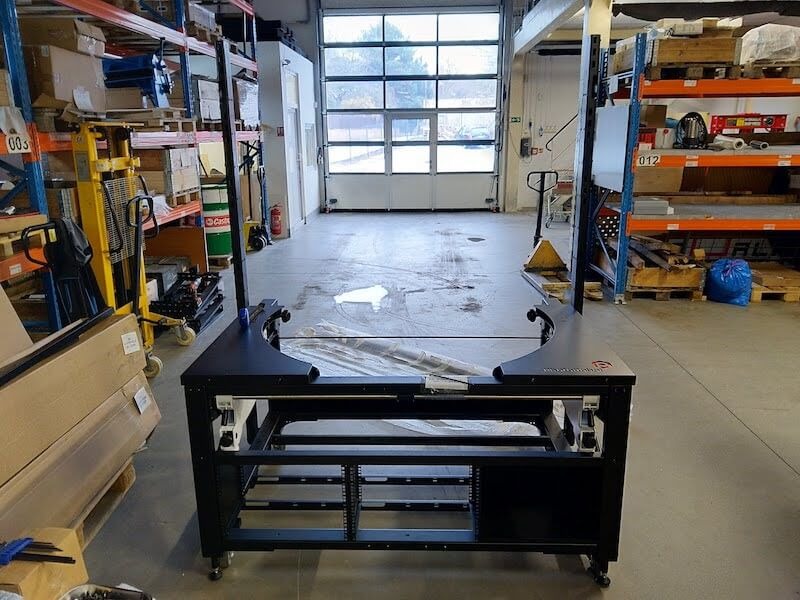

2.2.7. Po złożeniu, podstawowy zestaw funkcjonuje jako korpus ramy maszyny, ze stemplami po bokach i czterema nóżkami na dole.

‍

‍

2.3. Montaż portalu MultiCam

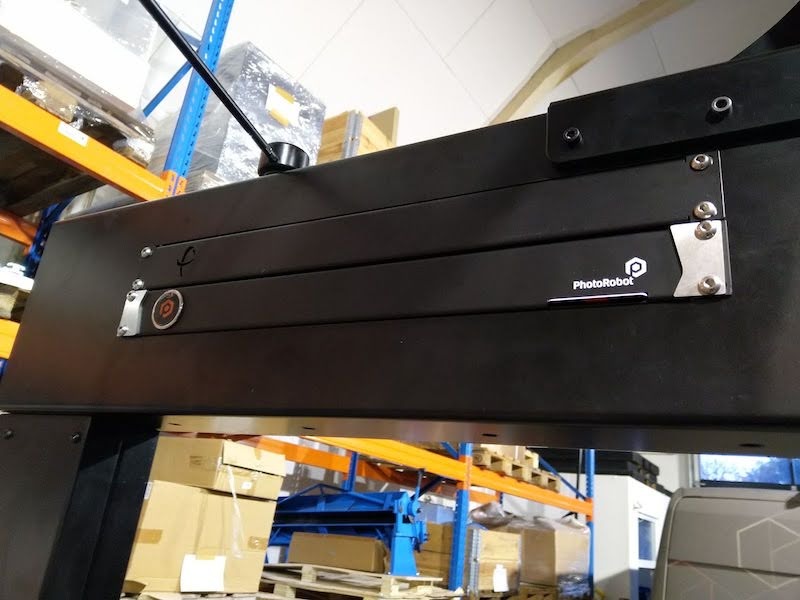

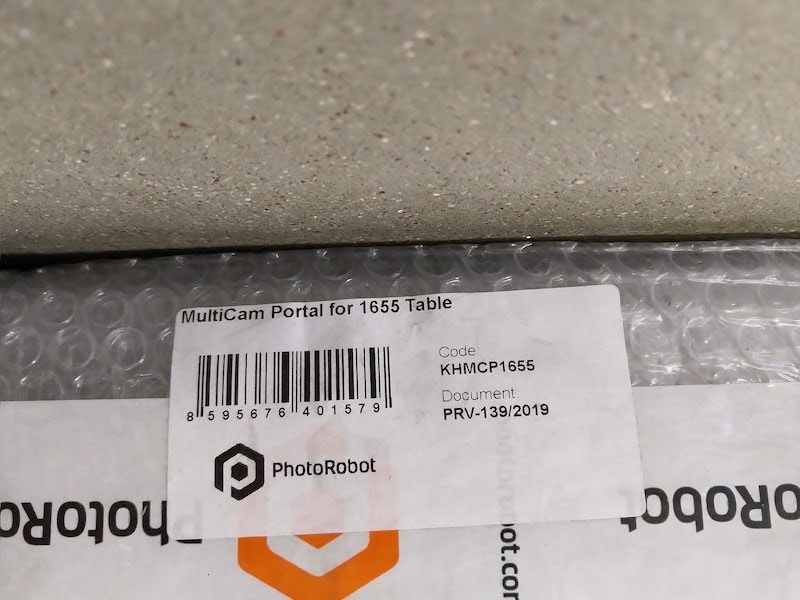

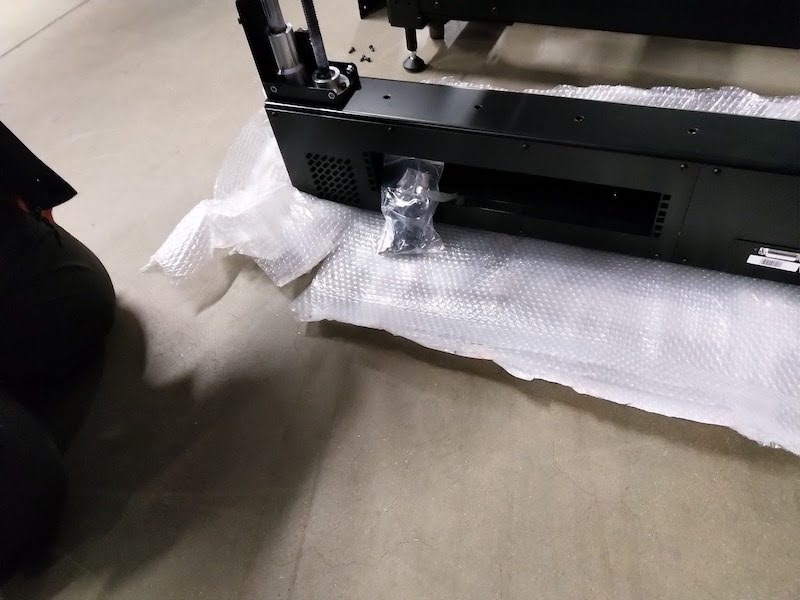

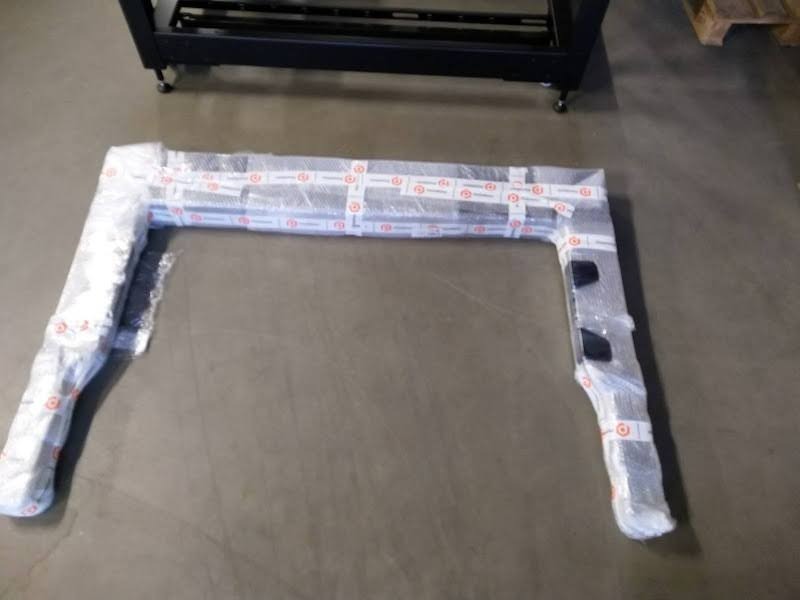

2.3.1. Następnie zlokalizuj owiniętą folią bąbelkową część oznaczoną jako MultiCam Portal dla stołu 1655 (kod: KHMCP1655).

‍

‍

2.3.2. Rozpakuj MultiCam Portal i zdejmij osłony trapezowych osłon prętów po obu stronach portalu.

‍

‍

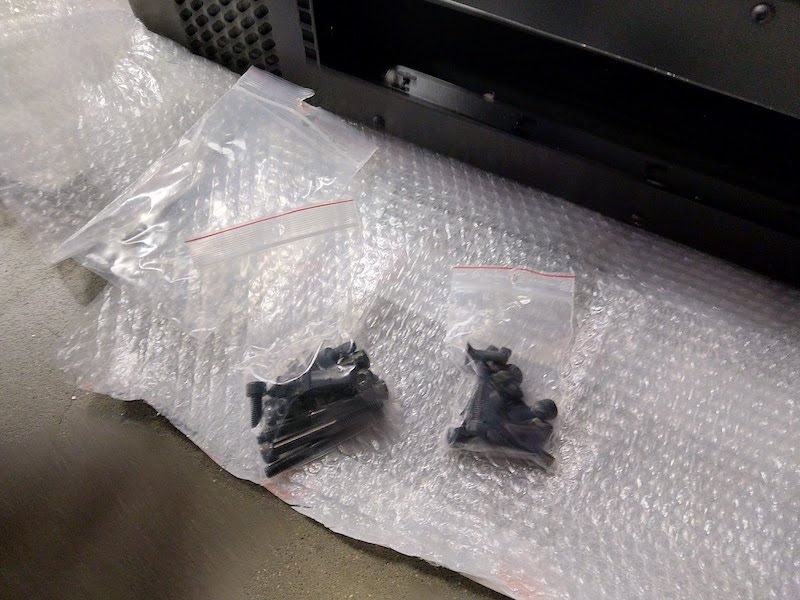

2.3.3. Zlokalizuj plastikowe torby zawierające śruby portalu.

‍

‍

2.3.4. Przygotuj 2 śruby do mocowania w portalu.

‍

‍

2.3.5. Podłącz jedną stronę portalu, mocując tylko jedną śrubę.

‍

‍

2.3.6. Podłącz drugą stronę portalu, używając tylko jednej śruby na stronę.

‍

‍

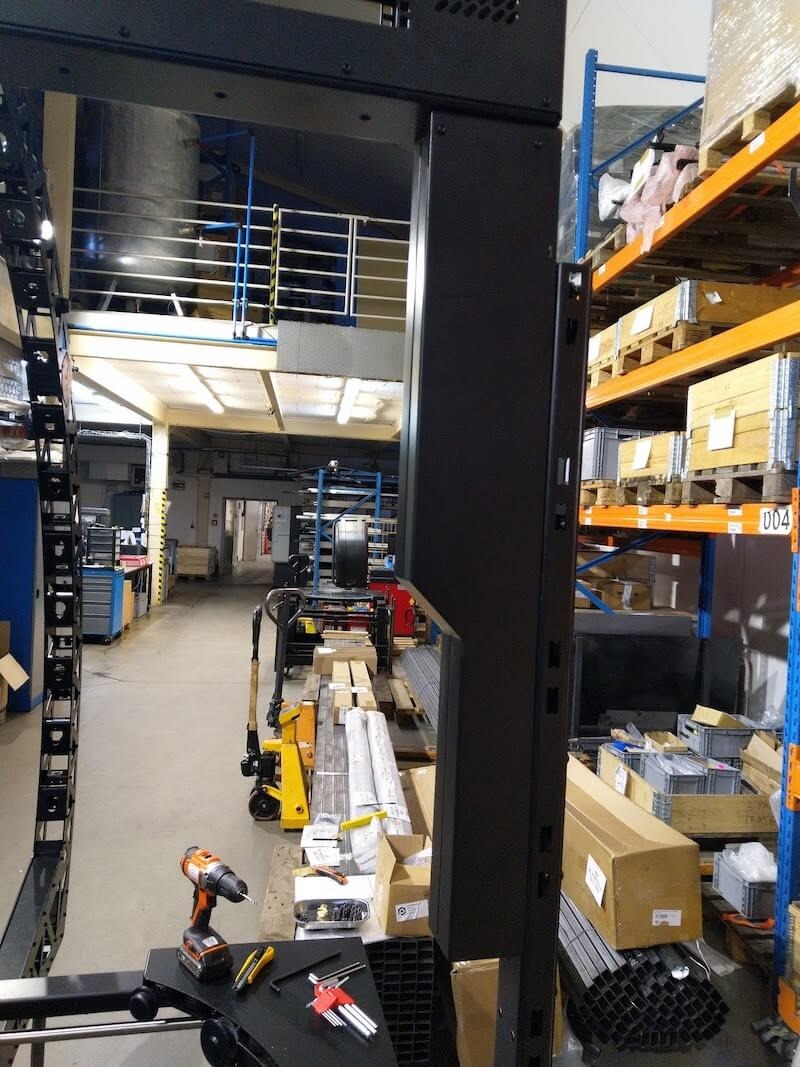

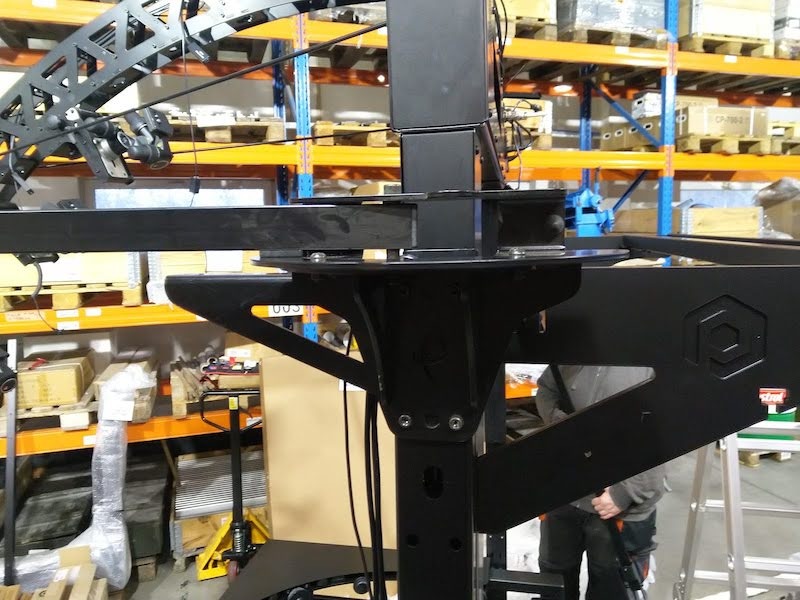

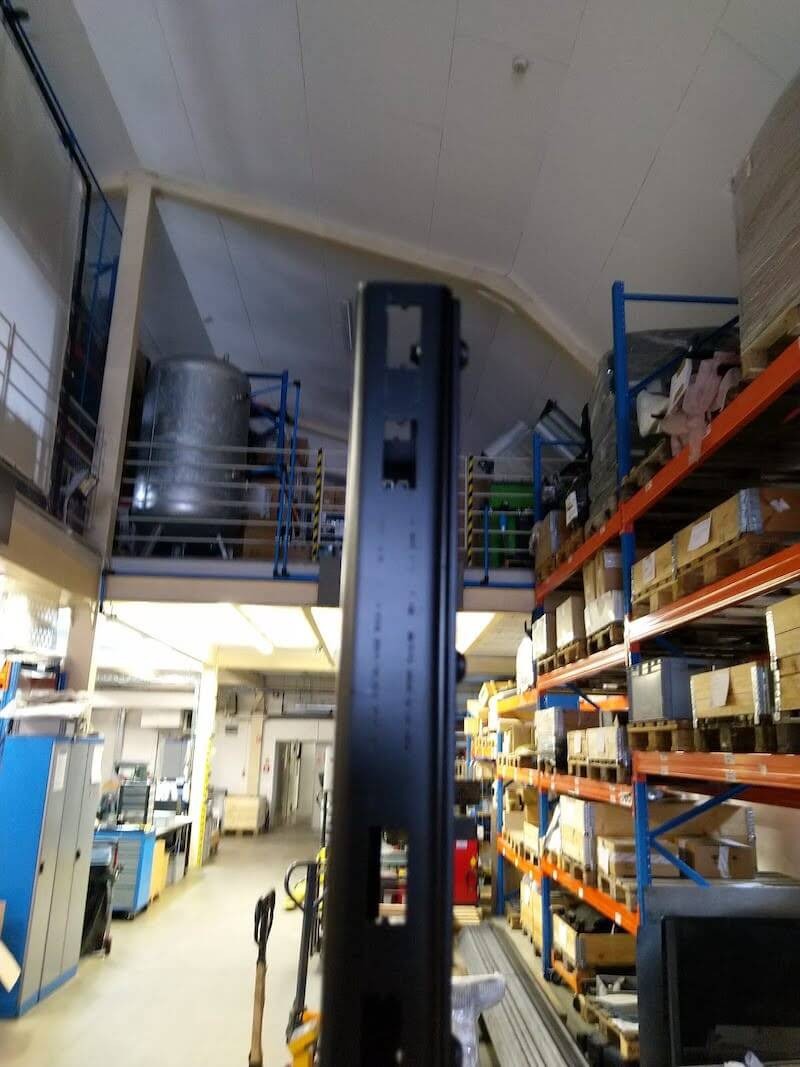

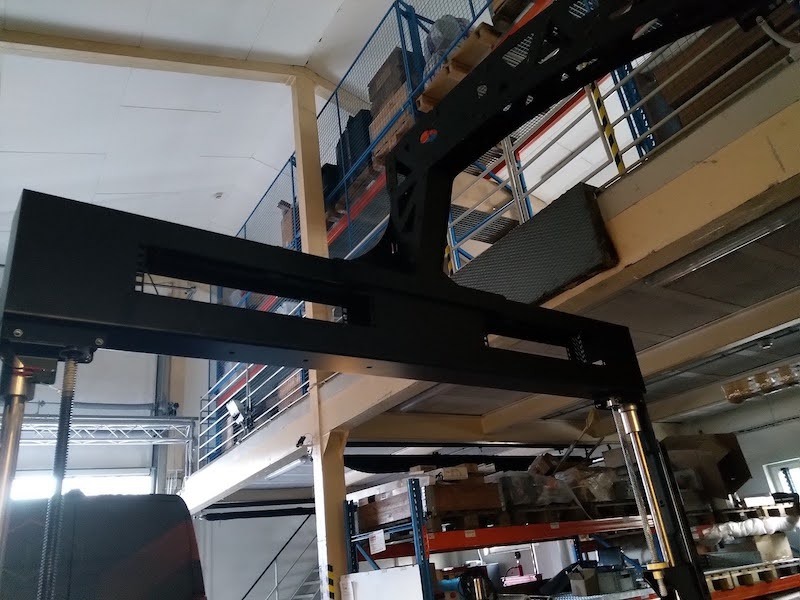

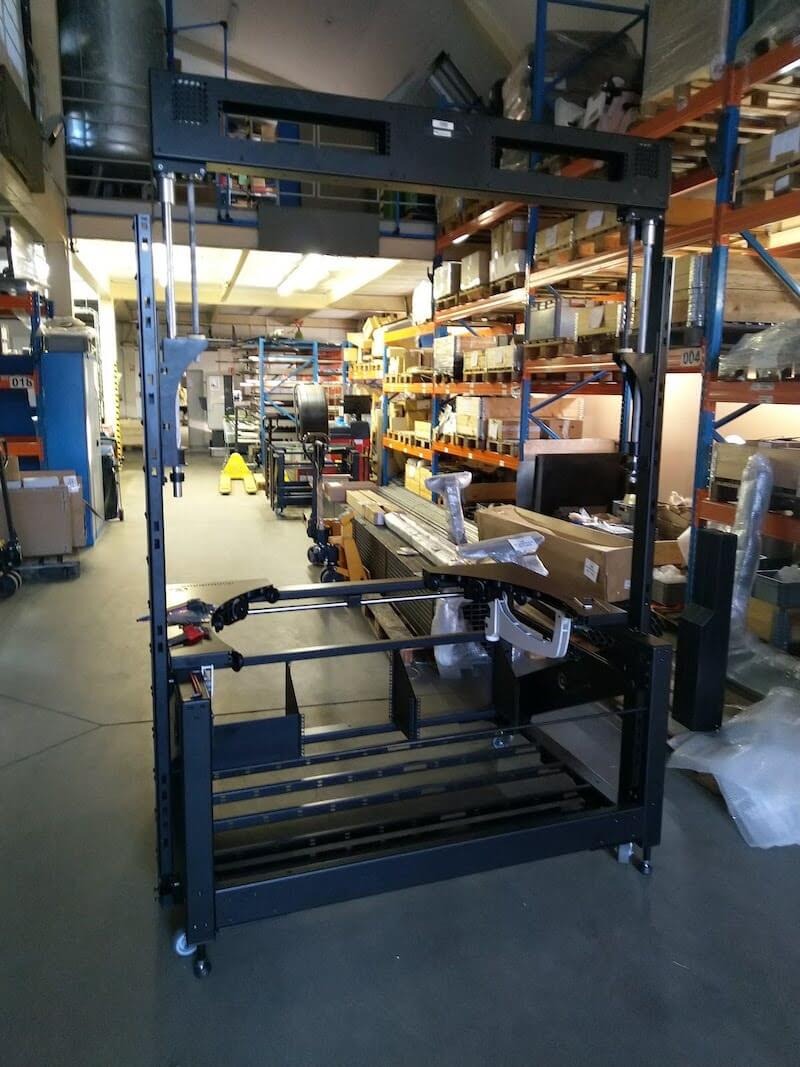

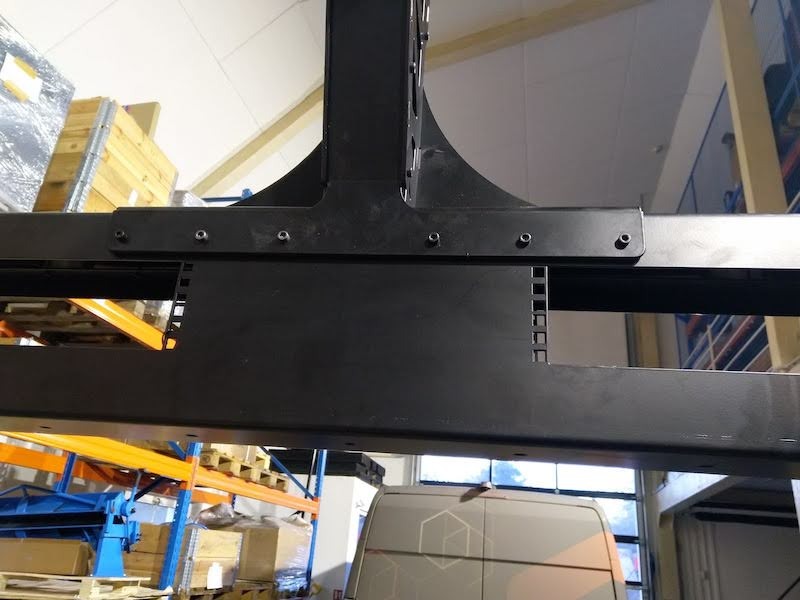

2.3.7. Podnieś portal do pozycji pionowej, a następnie dokręć pozostałe 3 śruby z każdej strony.

‍

‍

2.3.8. Po upewnieniu się, że wszystkie śruby są mocno dokręcone, instalacja MULTICAM Portal jest gotowa i powinna wyglądać tak, jak na poniższym zdjęciu.

‍

‍

2.3.9. Wymień trapezowe osłony prętów i zamocuj je na miejscu.

‍

‍

2.4. Montaż łuku MultiCam

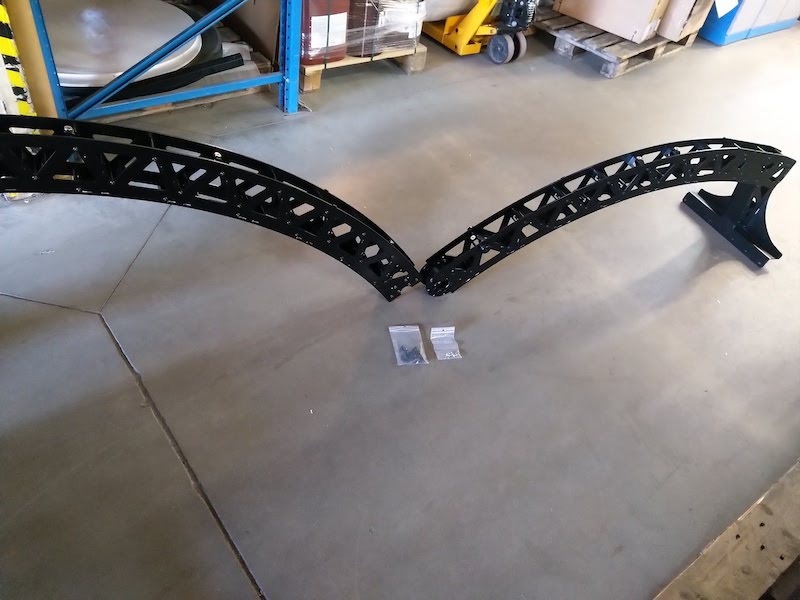

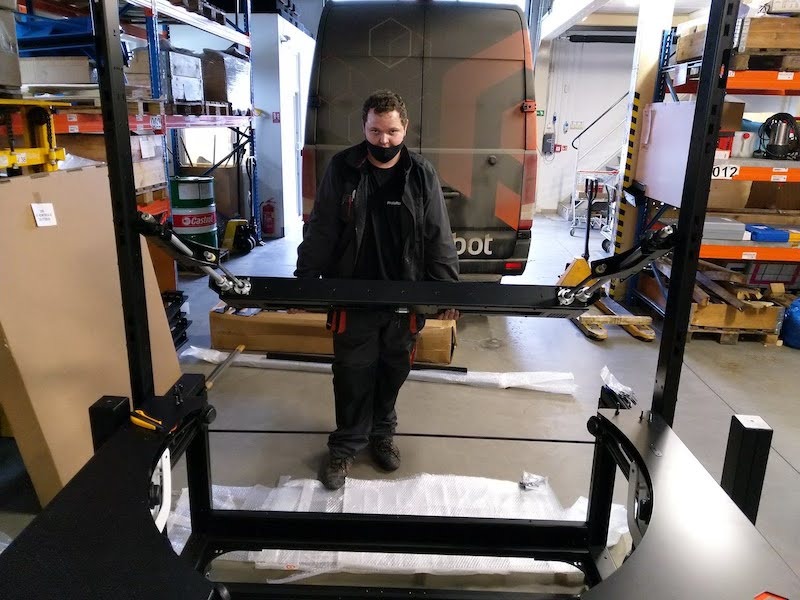

2.4.1. Po złożeniu portalu MultiCam, następnym krokiem jest złożenie łuku MultiCam. W tym celu dostępne są 2 uchwyty łukowe, które zostaną przymocowane do stołu Centerless.

‍

‍

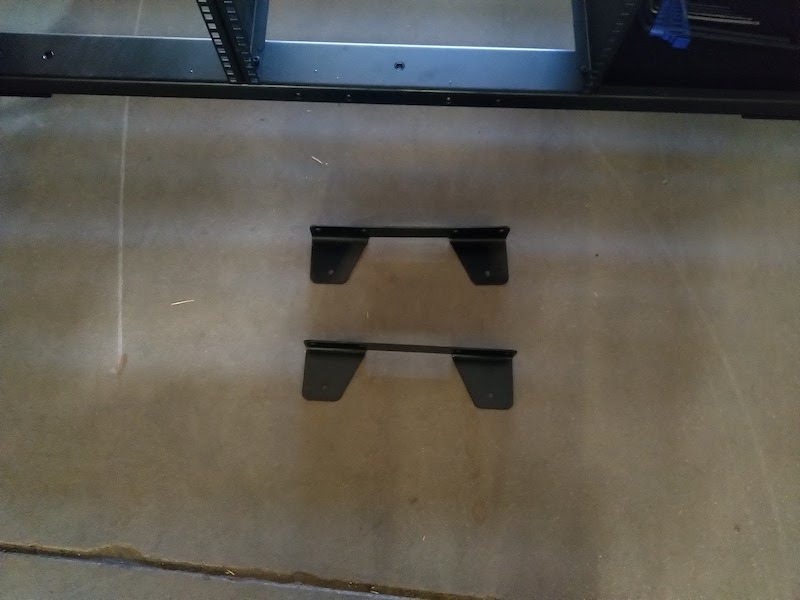

2.4.2. Zlokalizuj i rozpakuj 2 x uchwyty na łuki z ochronnej folii bąbelkowej.

‍

‍

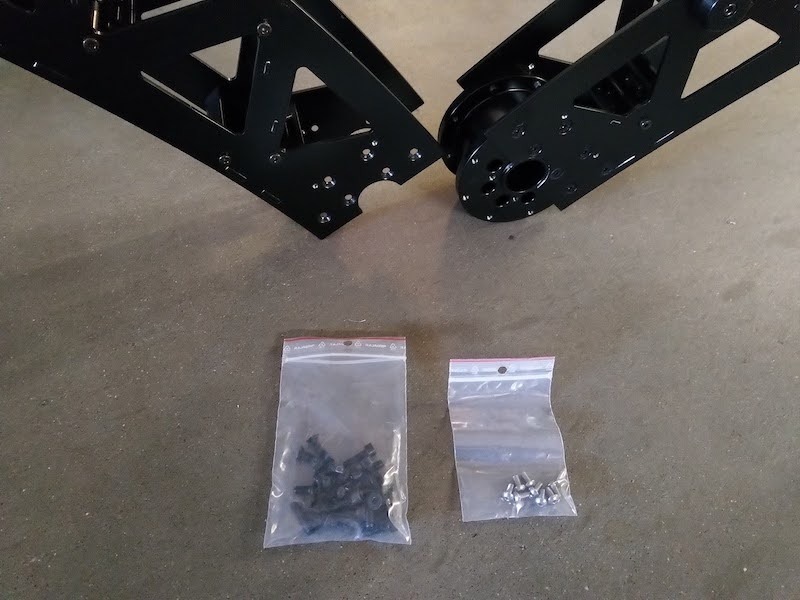

2.4.3. Rozpakuj 2x uchwyty łukowe ze śrubami i przygotuj się do połączenia uchwytów łukowych, ustawiając je obok siebie, jak na poniższych zdjęciach.

‍

‍

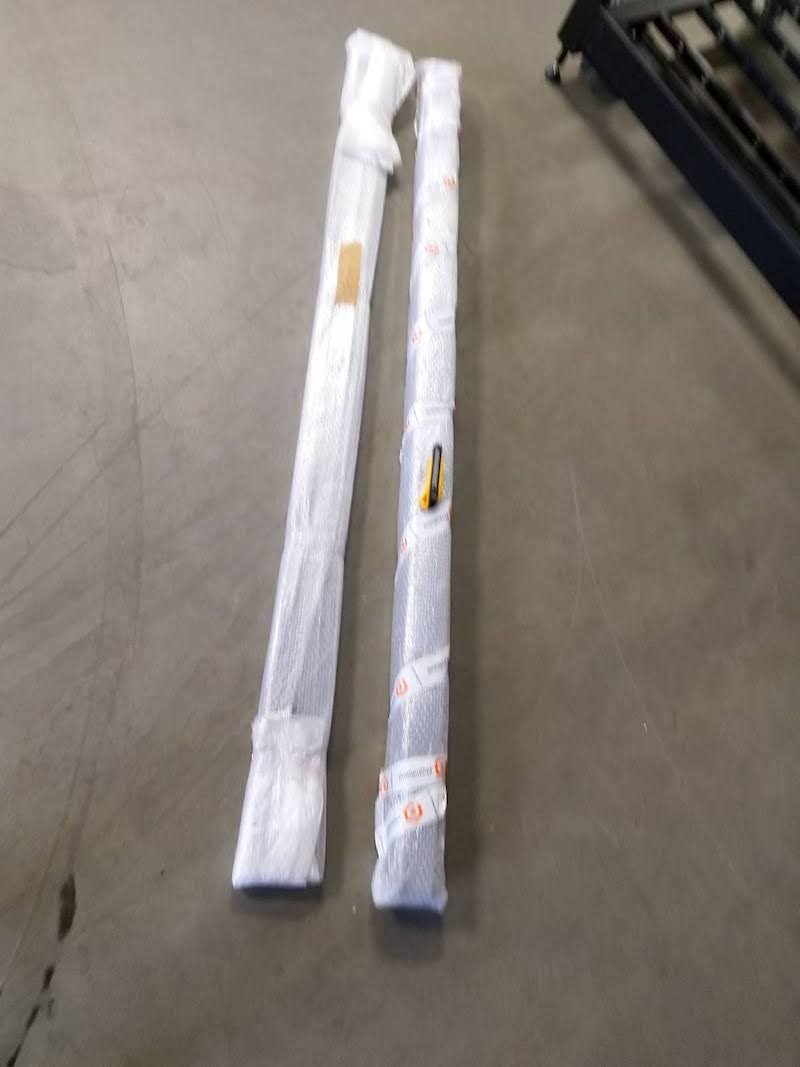

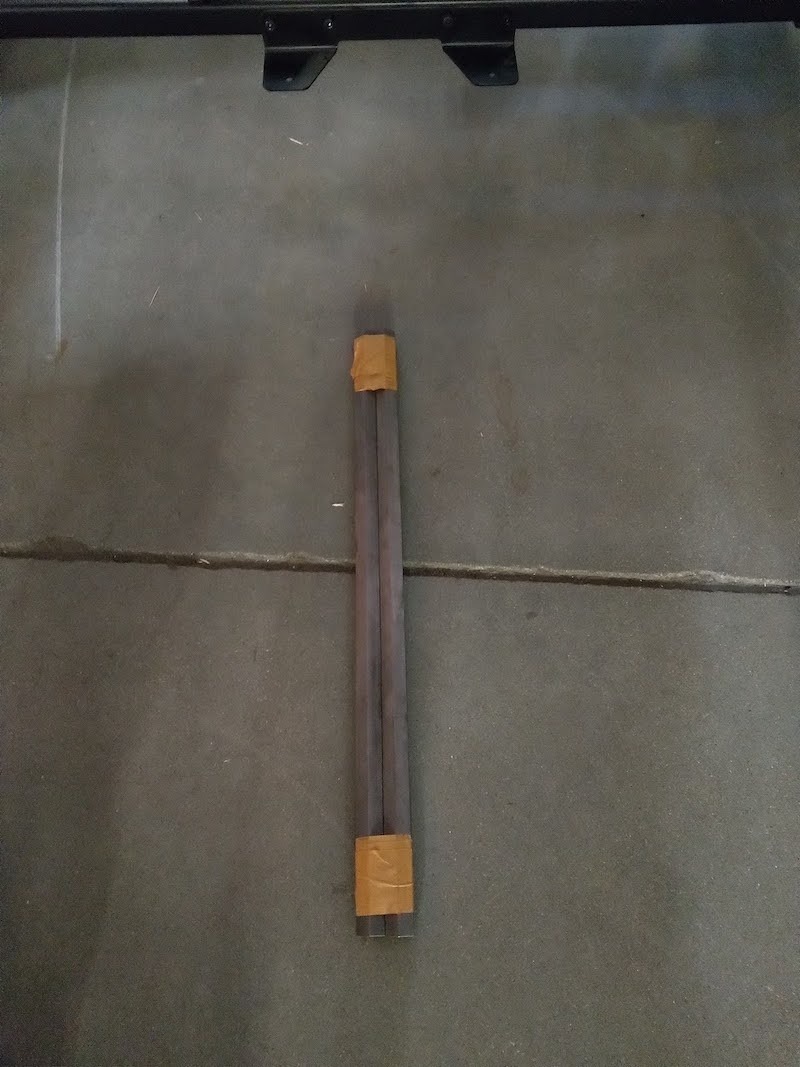

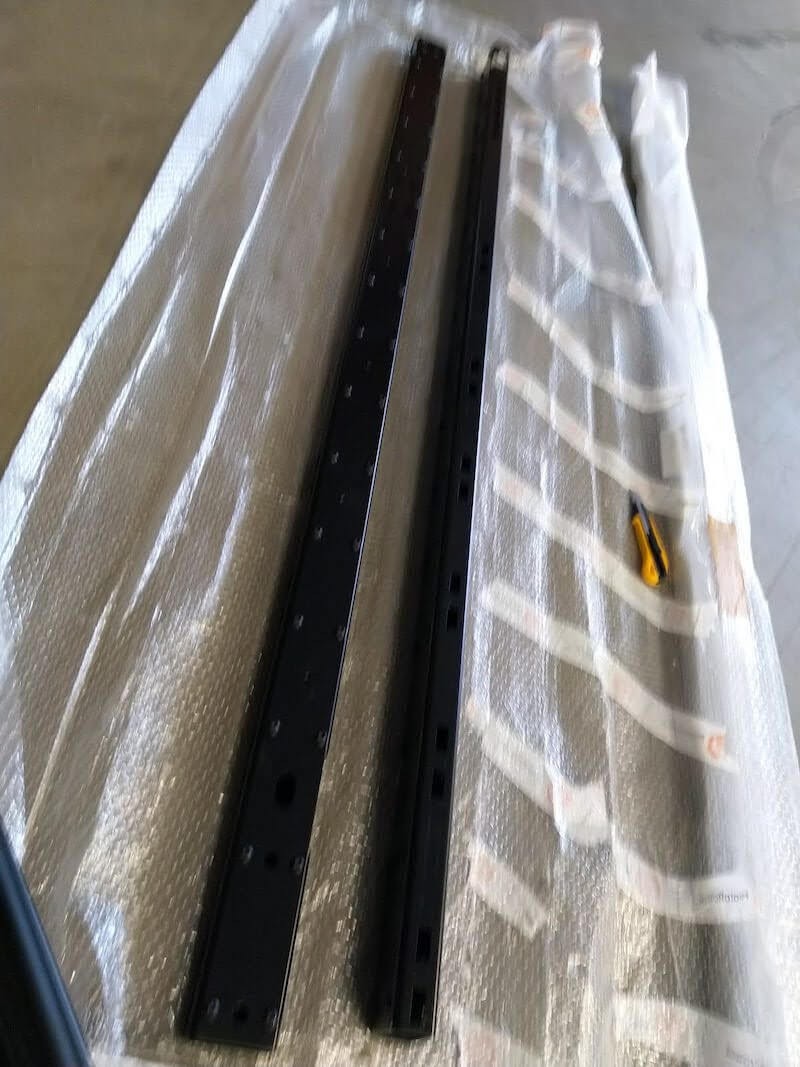

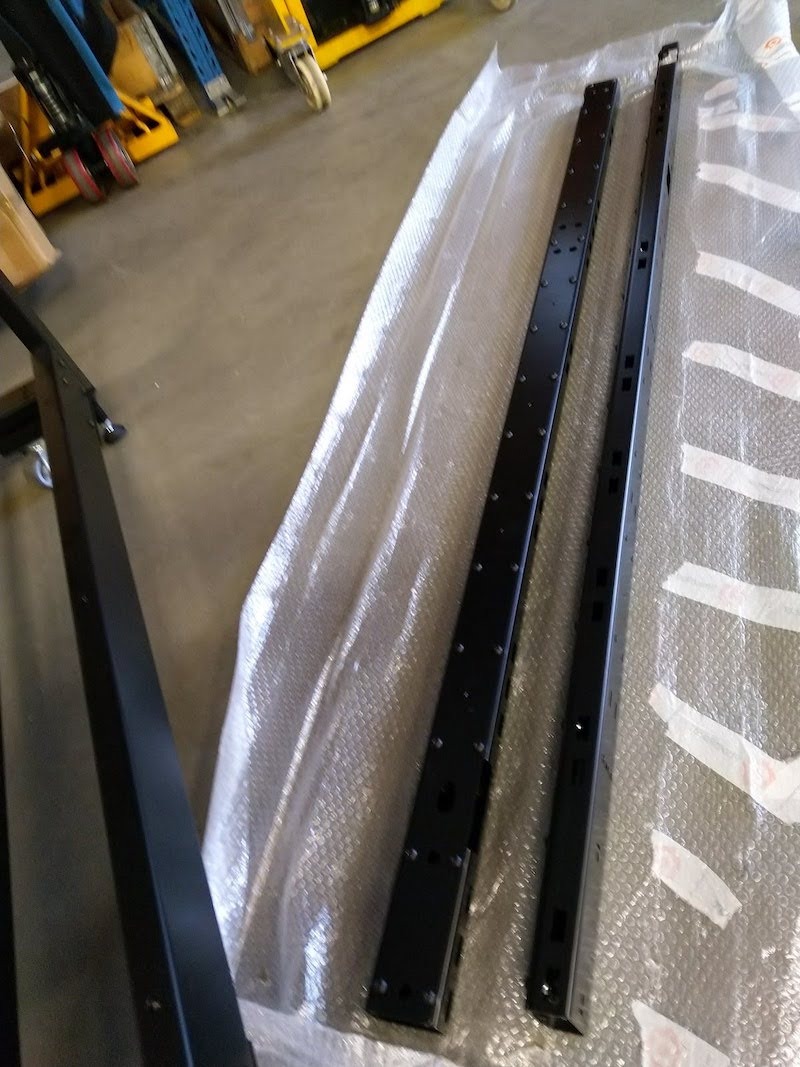

2.4.4. Następnie zlokalizuj 2 x sześciokątne pręty połączone taśmą i usuń taśmę wokół prętów.

‍

‍

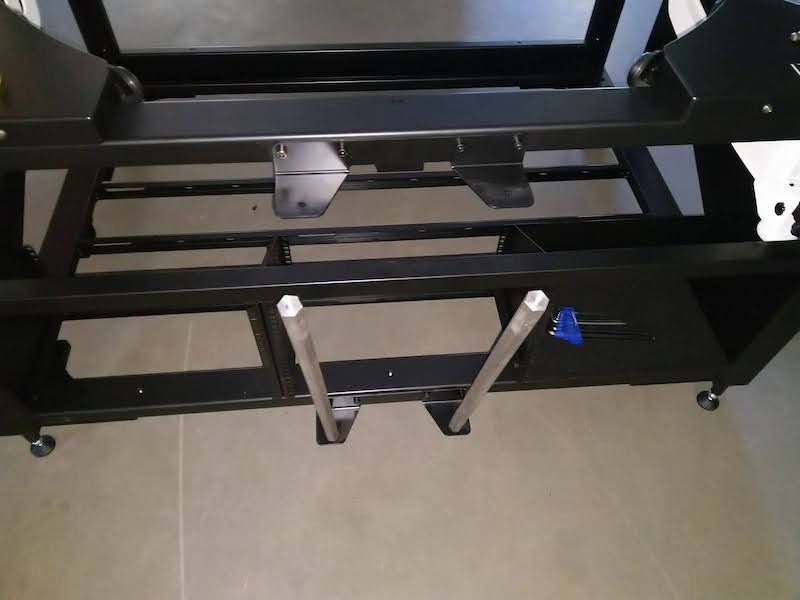

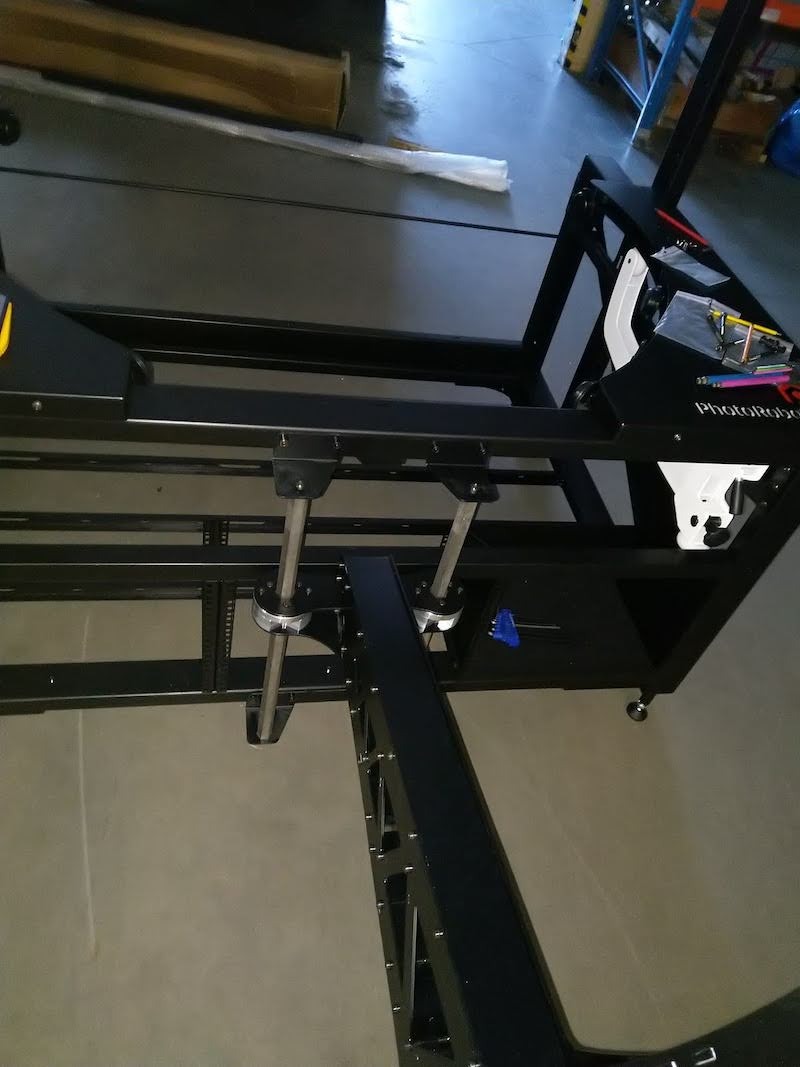

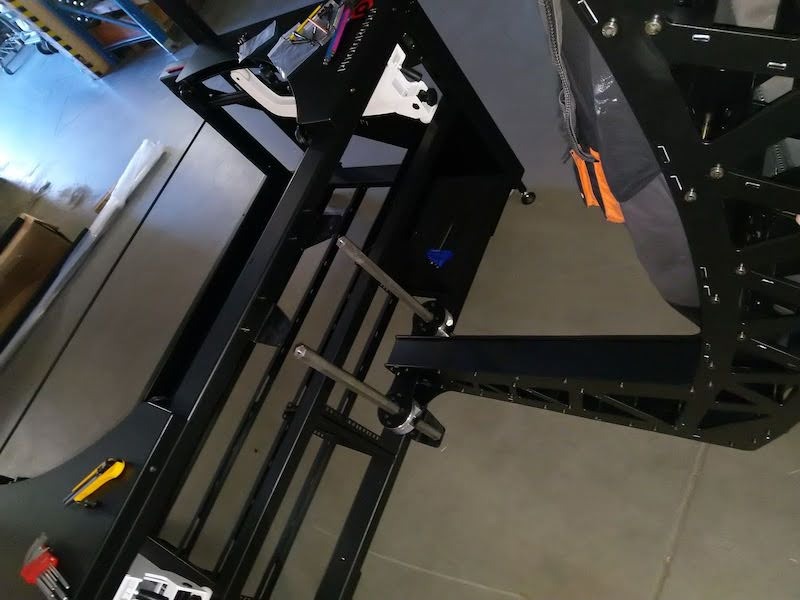

2.4.5. Luźno przymocuj 2 sześciokątne pręty prowadzące do spodu uchwytu na łuk.

‍

‍

2.4.6. Umieść jeden z łuków na sześciokątnych prętach prowadzących.

‍

‍

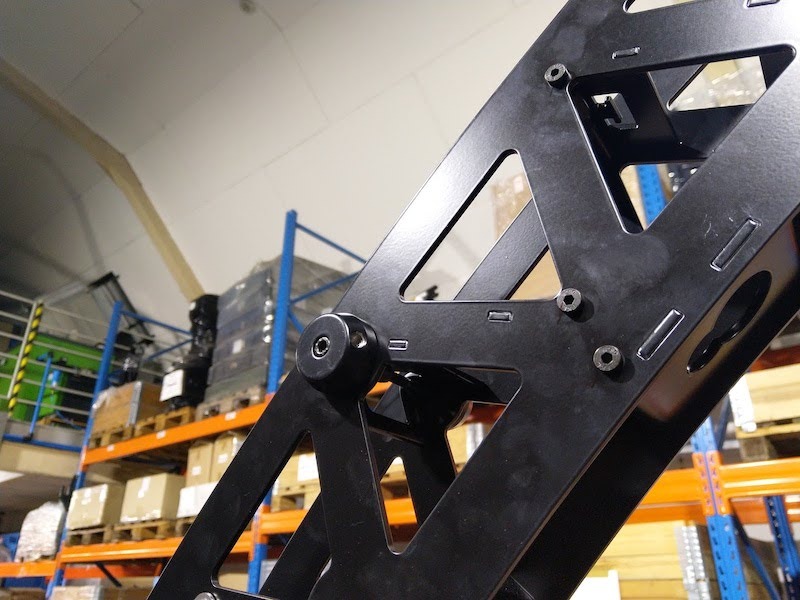

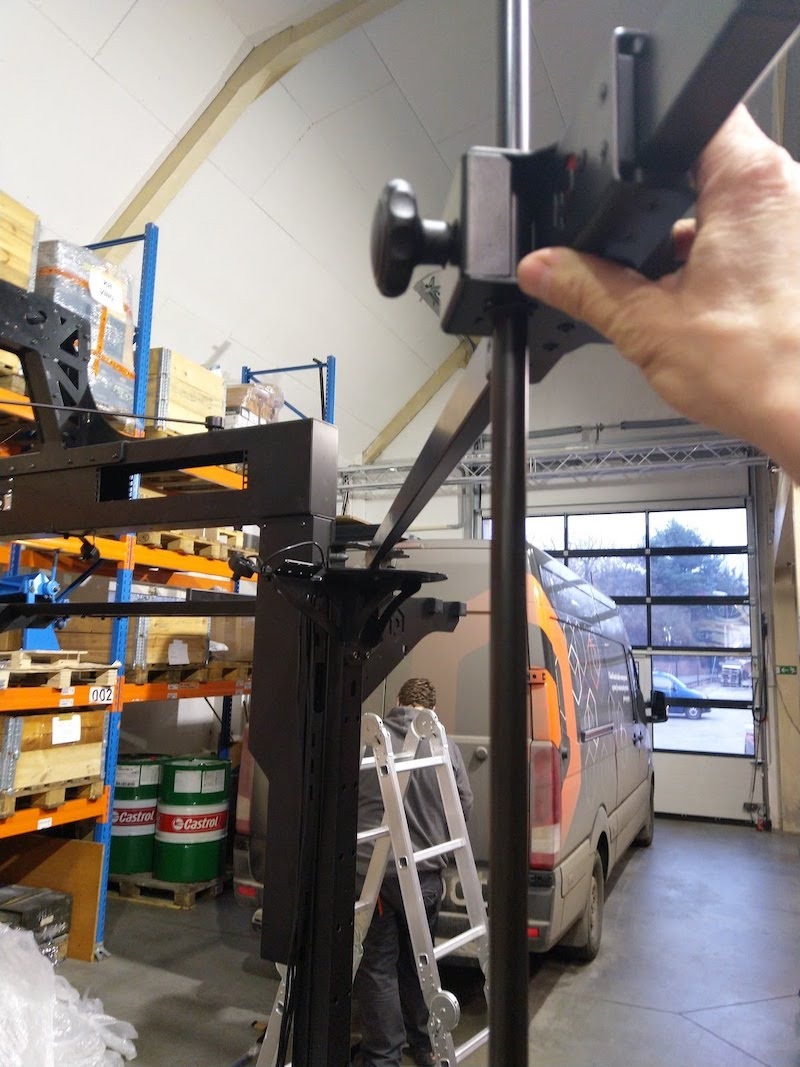

2.4.7. Przymocuj górne części sześciokątnych prętów prowadzących do górnego uchwytu łuku, a następnie dokręć dolne śruby.

‍

‍

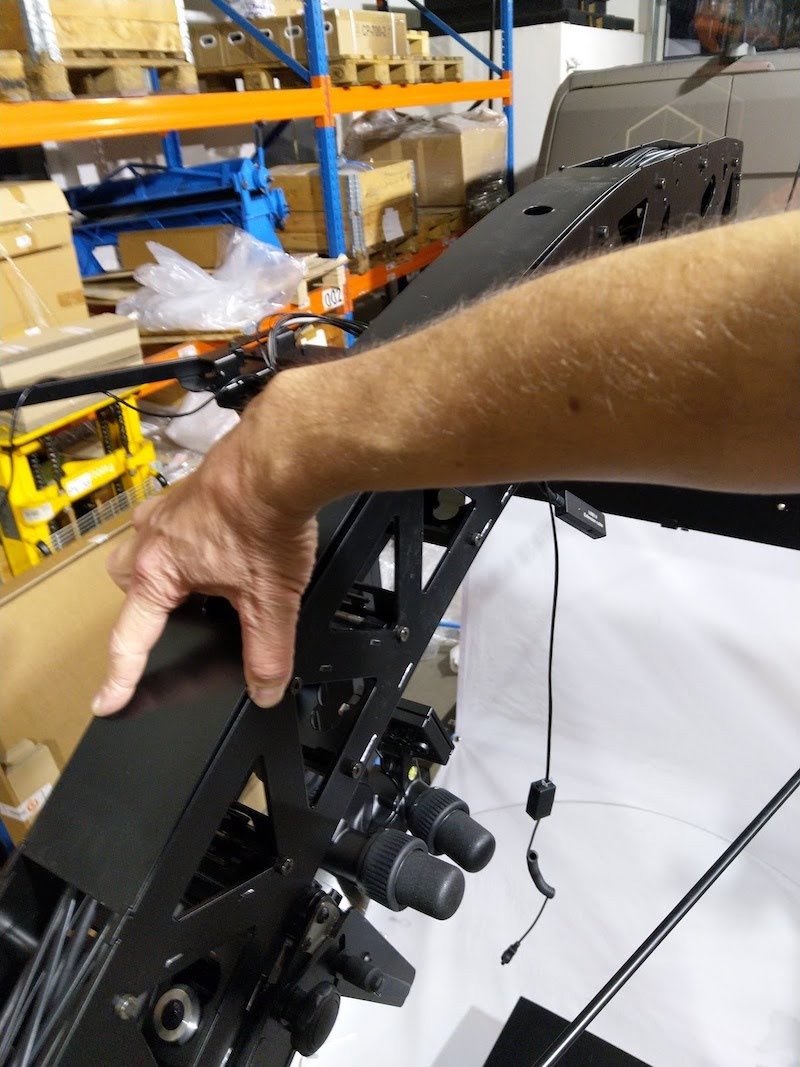

2.4.8. Przyłożyć nacisk, aby umieścić górną część łuku na portalu, i wkręcić 6 x górnych śrub w gwinty.

‍

‍

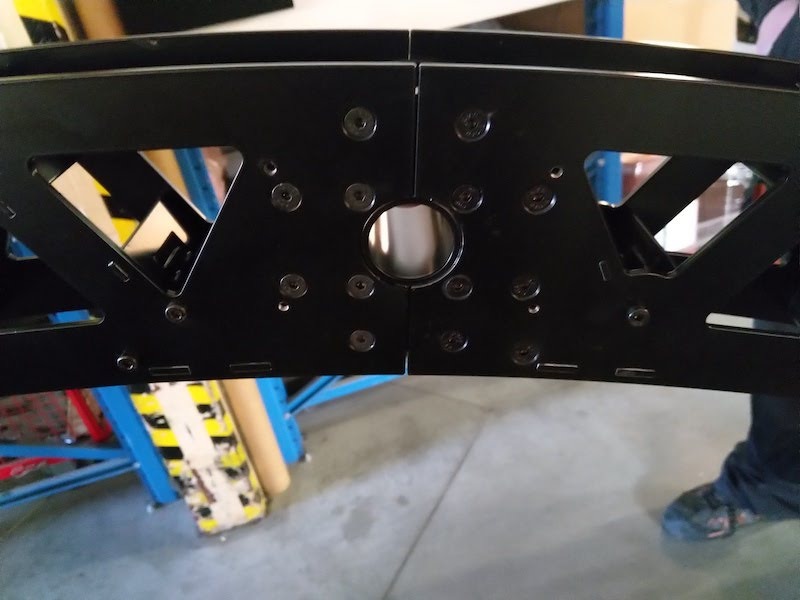

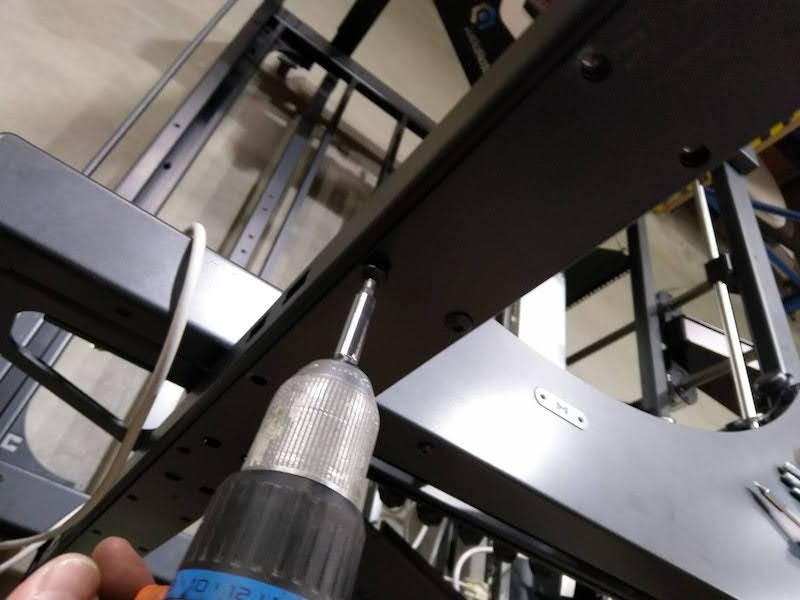

2.4.9. Włóż 6 śrub w przednią część łuku, a następnie dokręć wszystkie 12 śrub mocujących łuk do portalu.

‍

‍

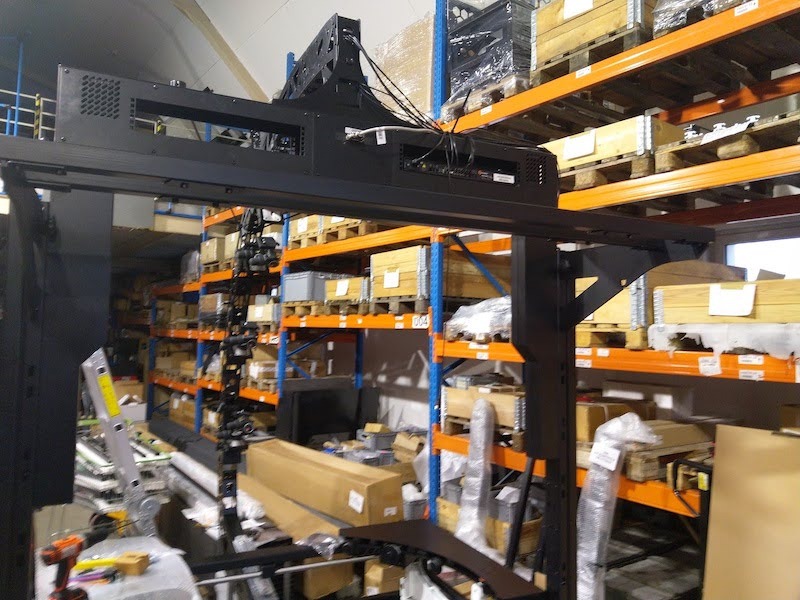

2.4.10. Po przymocowaniu przedniej części łuku do portalu, mocno przymocuj logo PhotoRobot do łuku MultiCam.

‍

‍

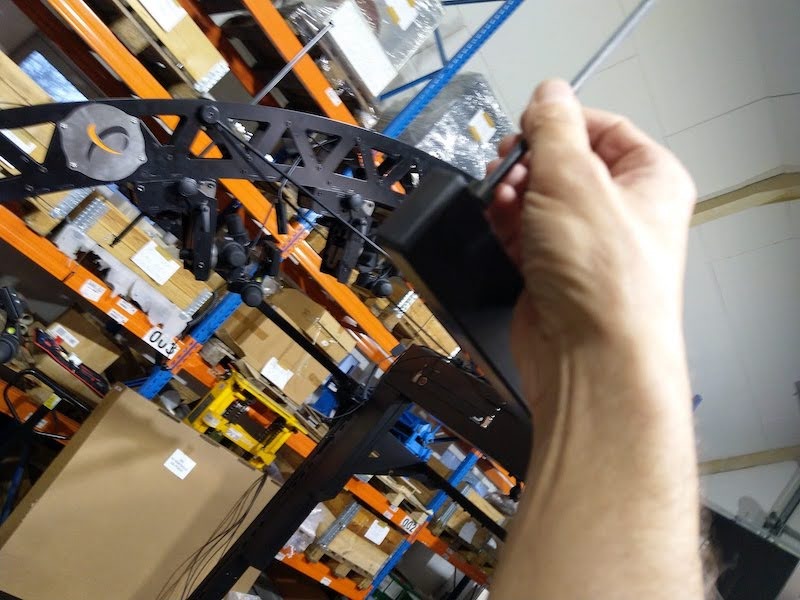

2.4.11. Następnie zamontuj 2 x pręty centrujące na łuku, jak na poniższych przykładach zdjęć.

‍

‍

2.5 Instalacja SynchroBox z MultiCam & CL1300 / CL850

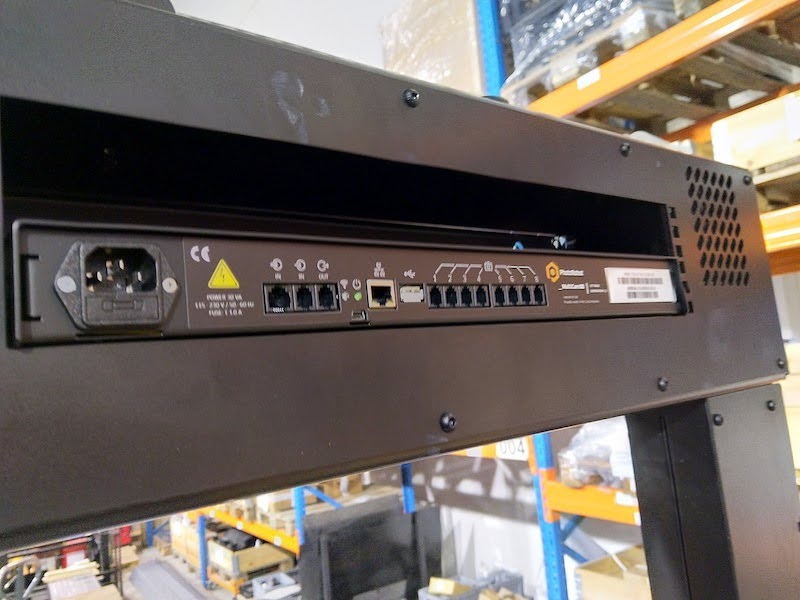

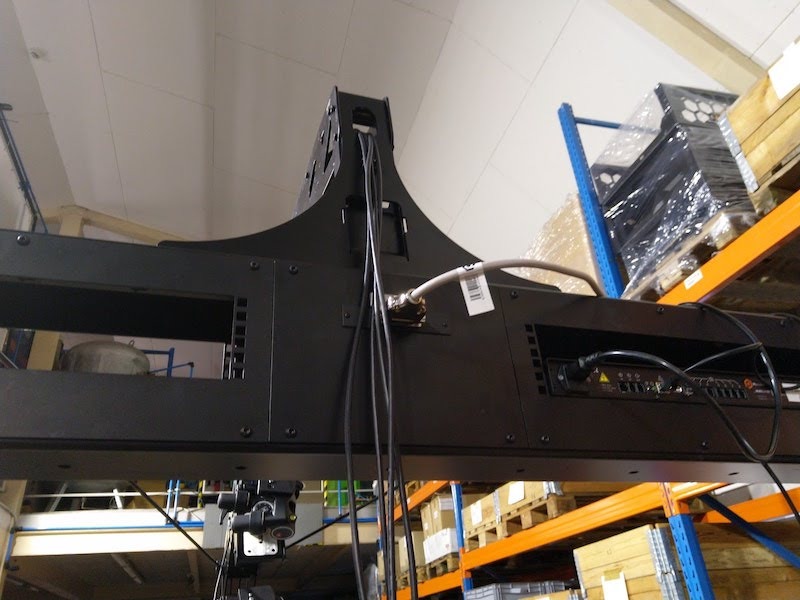

Po zakończeniu montażu łuku MULTICAM, zlokalizuj PhotoRobot SynchroBox i stojak z przesłonami do instalacji. PhotoRobot SynchroBox to wielokamerowy hub, który synchronizuje migawki dwóch lub więcej kamer. Zainstaluj SynchroBox i wąski stojak z przesłonami w portalu MULTICAM.

‍

‍

Uwaga: Szczegółowe instrukcje dotyczące konfiguracji i ustawienia SynchroBox znajdują się w Instrukcji obsługi PhotoRobot - SynchroBox Setup.

‍

‍

3. Konfiguracja CENTERLESS TABLE Left HD Rack

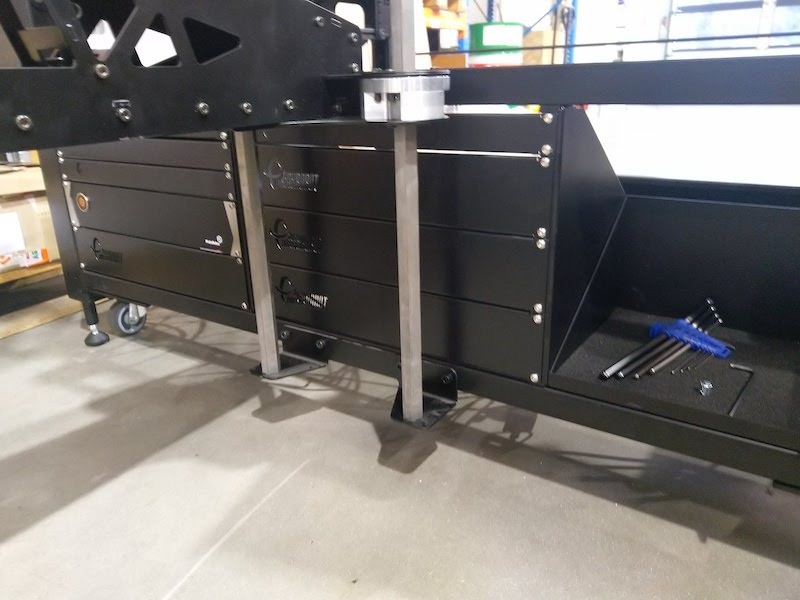

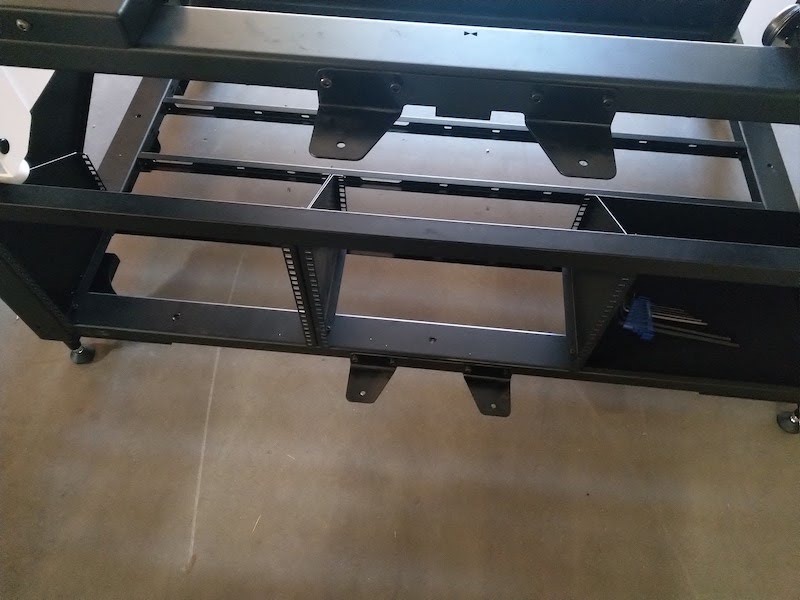

Z przodu CENTERLESS TABLE znajduje się szafa HD z półkami w dolnej lewej połowie ramy maszyny. Szafa HD mieści LaserBox, SwitchBox i jednostkę sterującą.

‍

3.1. Orientacja stojaka HD

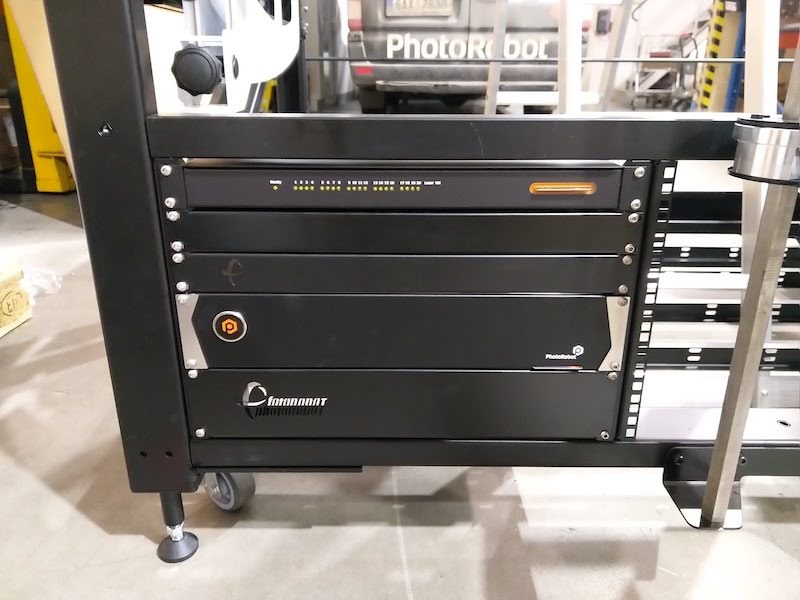

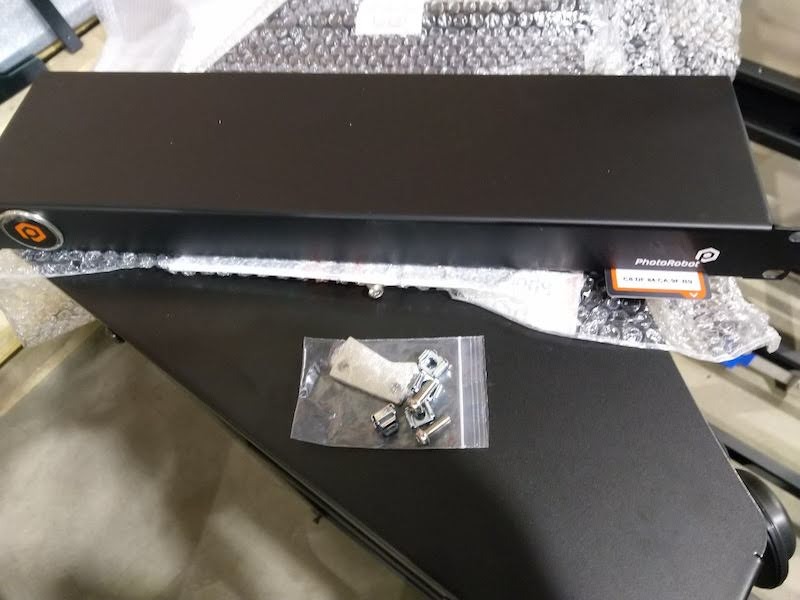

Podczas montażu szafy HD, zainstaluj jednostki sterujące w następującej kolejności od górnej do dolnej półki:

• LaserBox (górna półka),
• SwitchBox,
• Wąski stojak na blendy,
• Jednostka sterująca,
• Szeroki stojak z logo (dół).

‍

‍

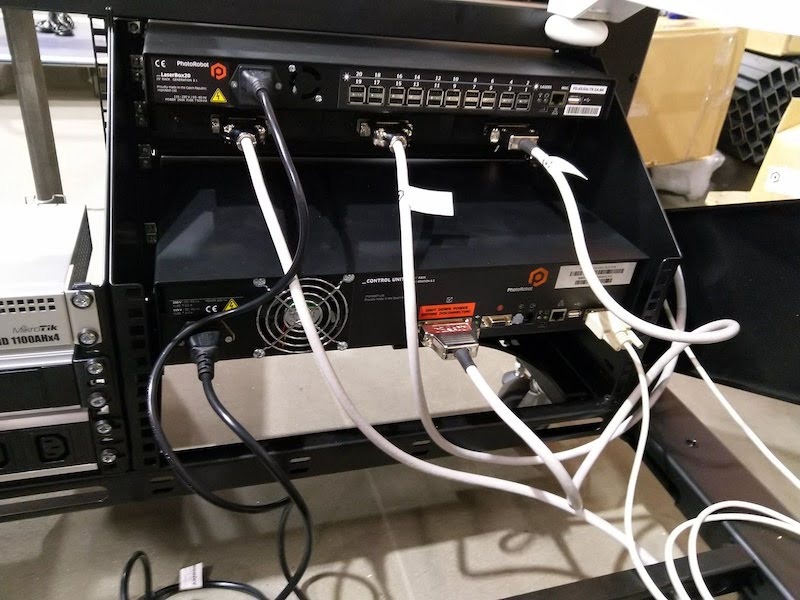

3.2. Schemat połączeń urządzeń HD Rack

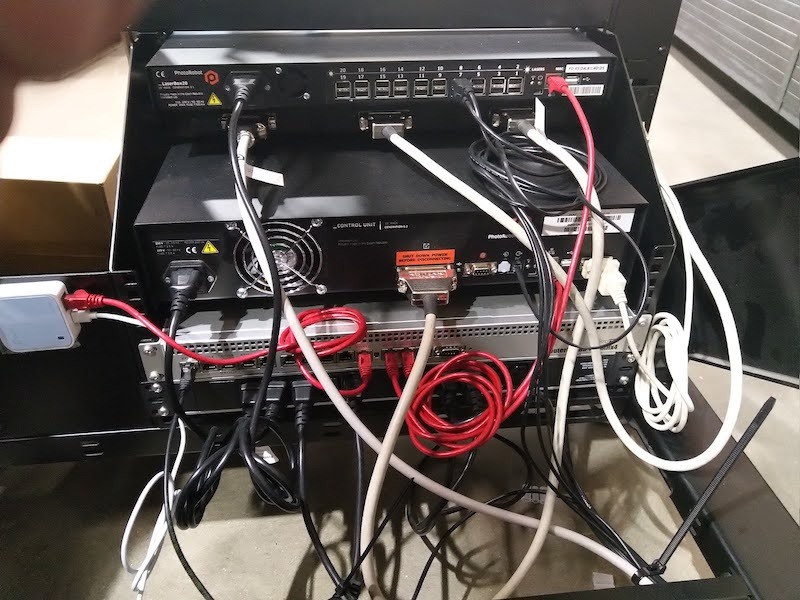

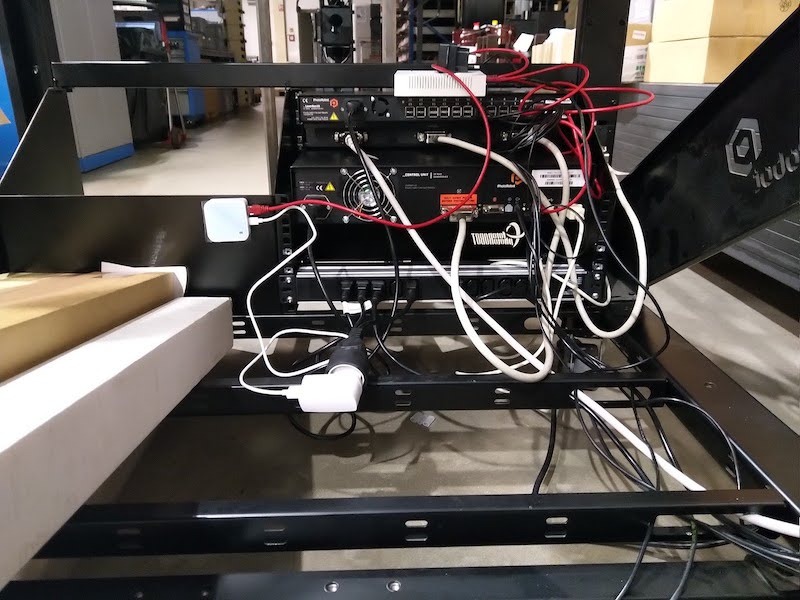

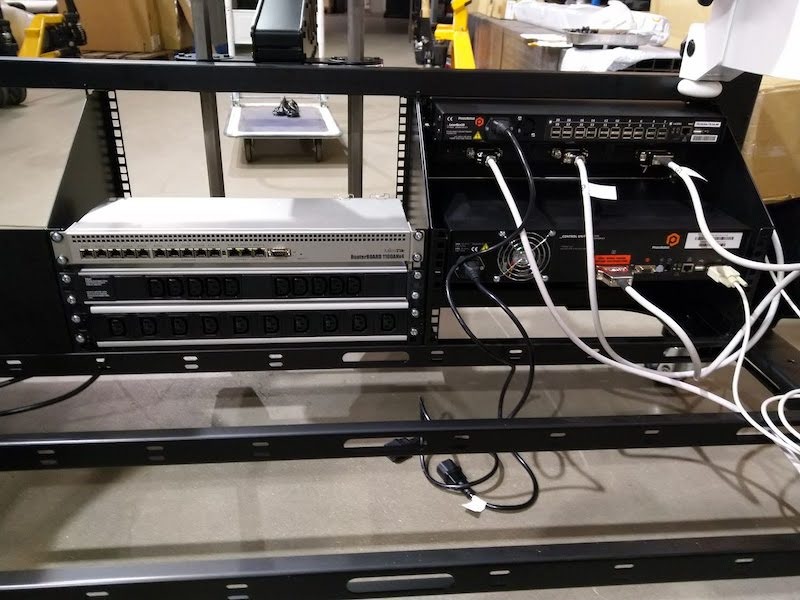

3.2.1. Aby skonfigurować urządzenia w szafie HD, zacznij od podłączenia pierwszej partii przewodów do każdej jednostki sterującej za pomocą następujących kabli.

• 1-metrowe czarne kable zasilające
• 1-metrowy szary kabel RS232 z jednostką sterującą G6 (CUG6) do złącza CL1300 / CL850 przy szkielecie

3.2.2. Następnie zlokalizuj szare kable silnika i podłącz je w następujący sposób.

• 1-metrowa jednostka sterująca G6 (CUG6) do prawego złącza SwitchBox
• 1-metrowy środkowy łącznik SwitchBox do złącza CL1300 / CL850 przy szkielecie
• 5-metrowe lewe złącze SwitchBox do późniejszego podłączenia do złącza portalu

‍

‍

‍

3.3. Router - Schemat podłączenia zasilania

3.3.1. Aby podłączyć router, jeśli nie jest jeszcze podłączony, zainstaluj go z listwami zasilającymi w środkowej szafie CL1300. Jeśli konfigurujesz CL850, zainstaluj router z drugą listwą zasilającą w mini-szafie z tyłu urządzenia.

‍

‍

‍

3.3.2. Na koniec podłącz 2 x 1-metrowe czarne kable zasilające do tylnej części routera.

‍

‍

4. Instalacja uchwytów kamer MultiCam

Po skonfigurowaniu szafy HD i routera, następnym etapem jest instalacja uchwytów kamer MultiCam do łuku MultiCam.

‍

4.1. Instalowanie uchwytów kamery MULTICAM

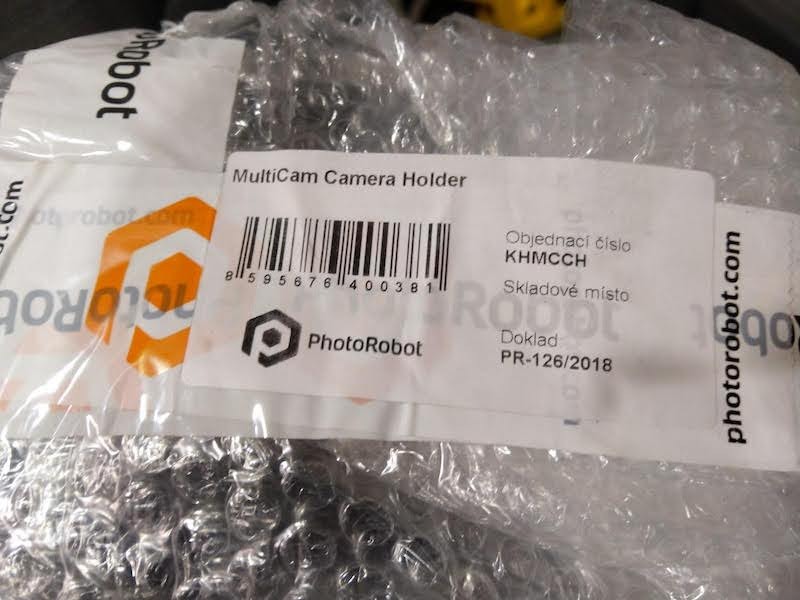

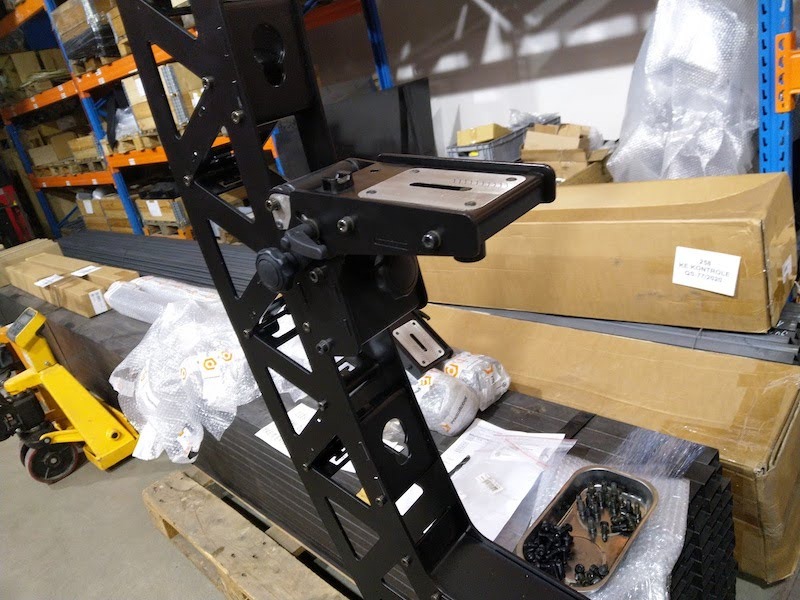

4.1.1. Zlokalizuj i rozpakuj każde opakowanie oznaczone jako MultiCam Camera Holder (kod: KHMCCH).

‍

‍

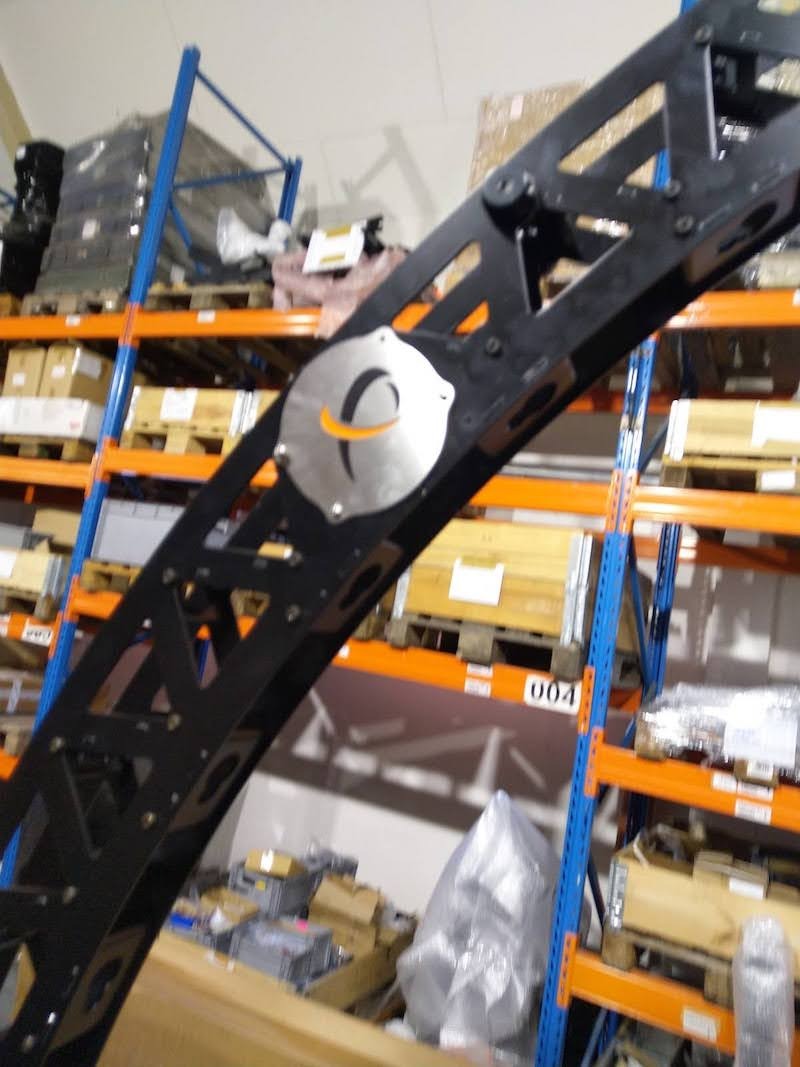

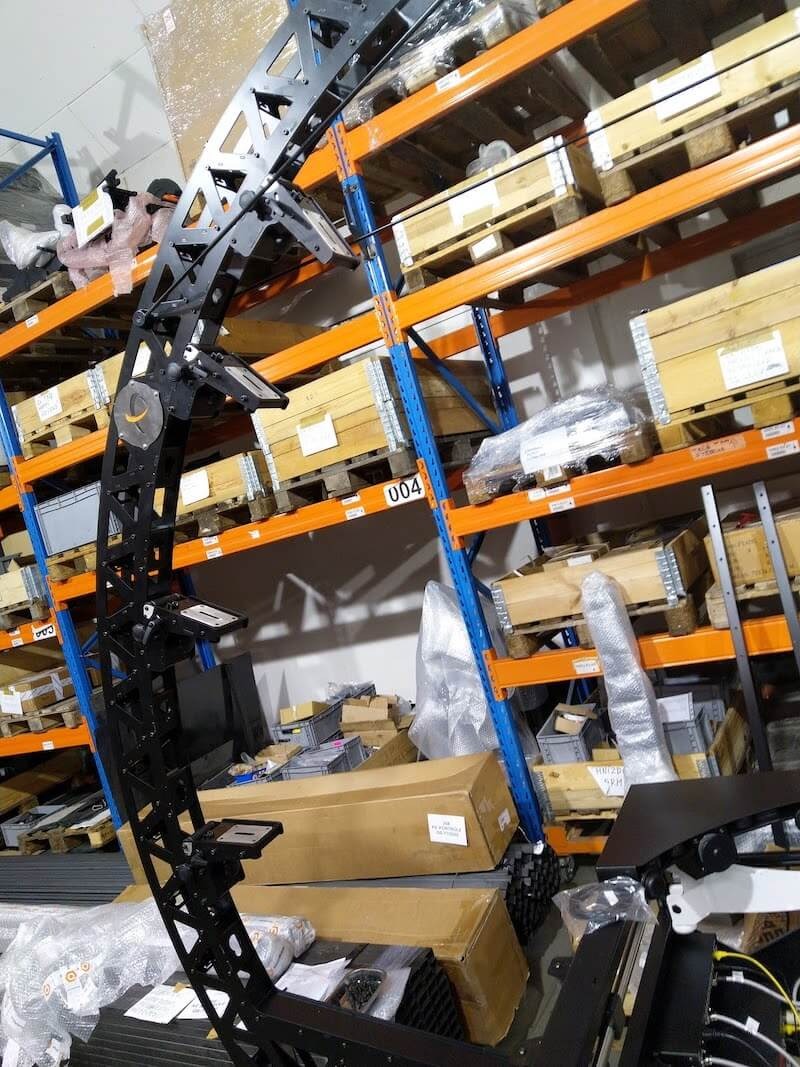

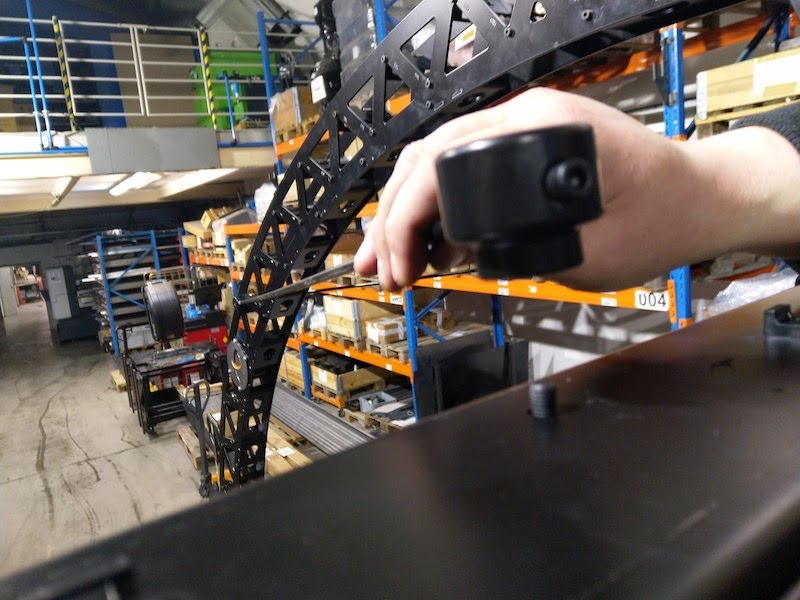

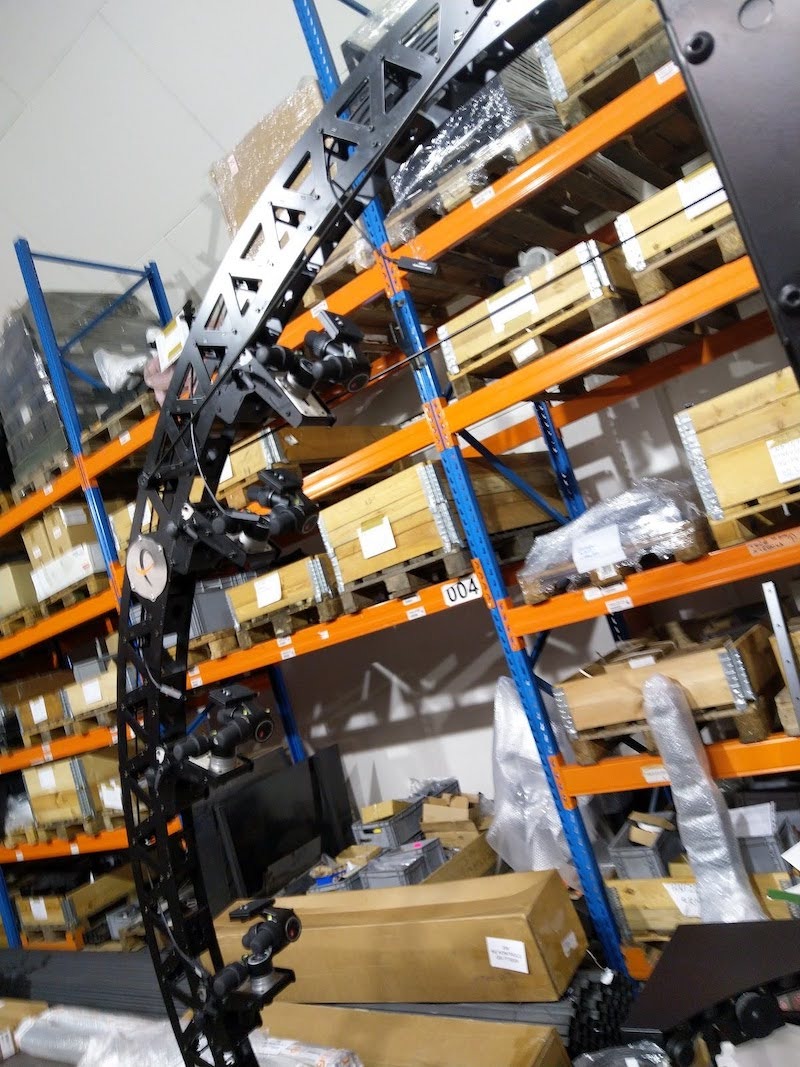

4.1.2. Zamontuj uchwyty kamery do łuku MultiCam pod żądanymi kątami.

‍

‍

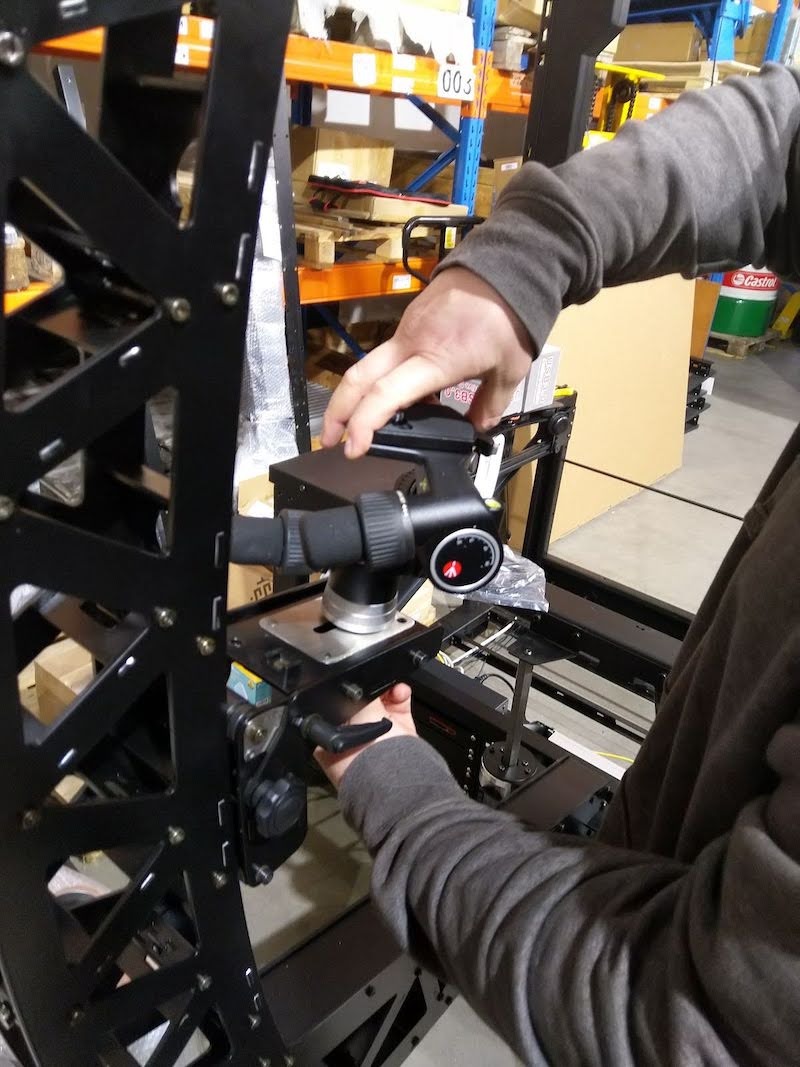

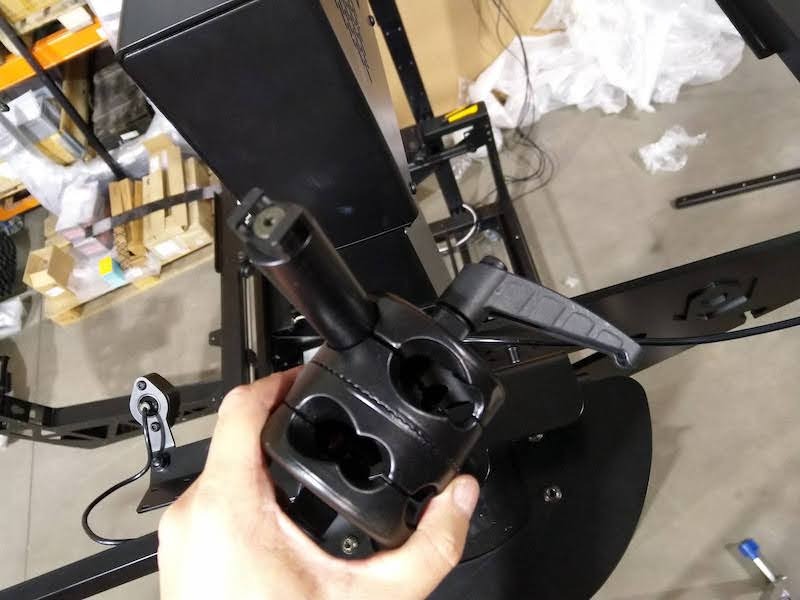

4.1.3. Następnie zlokalizuj głowice Manfrotto i zamontuj je na uchwytach kamery.

‍

‍

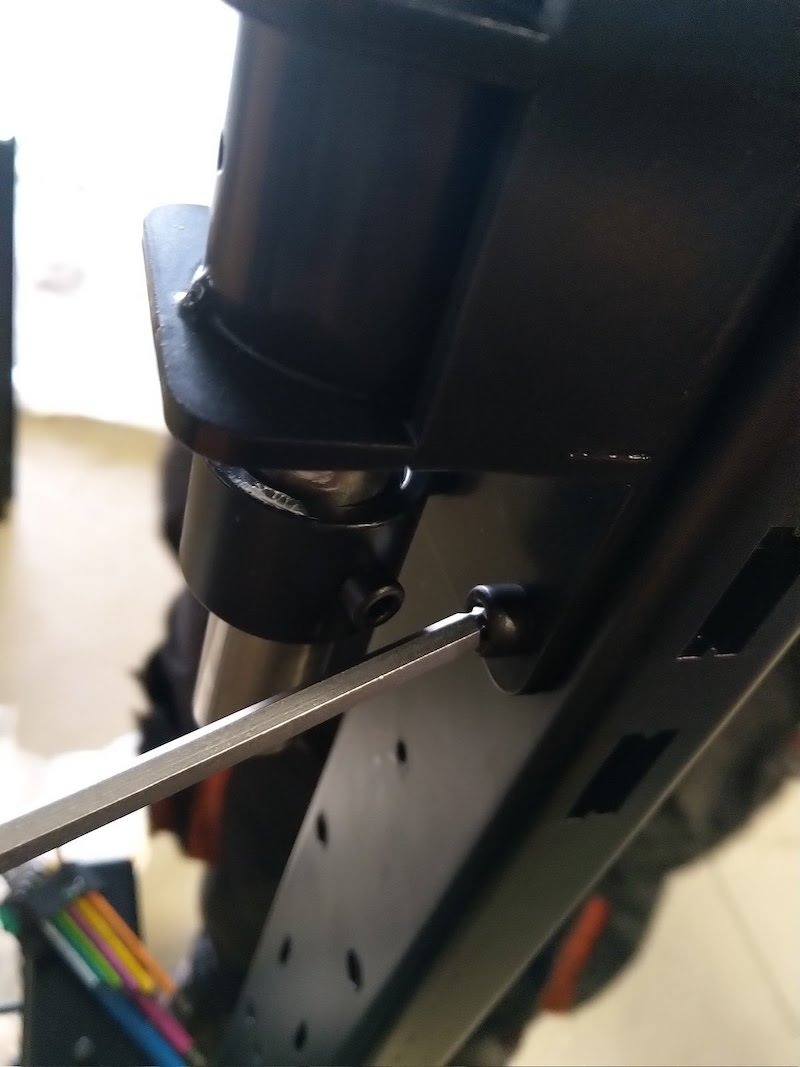

4.1.4. Po zamontowaniu głowic Manfrotto, odsłoń oba stemple, odkręcając każdą śrubę na osłonach.

‍

‍

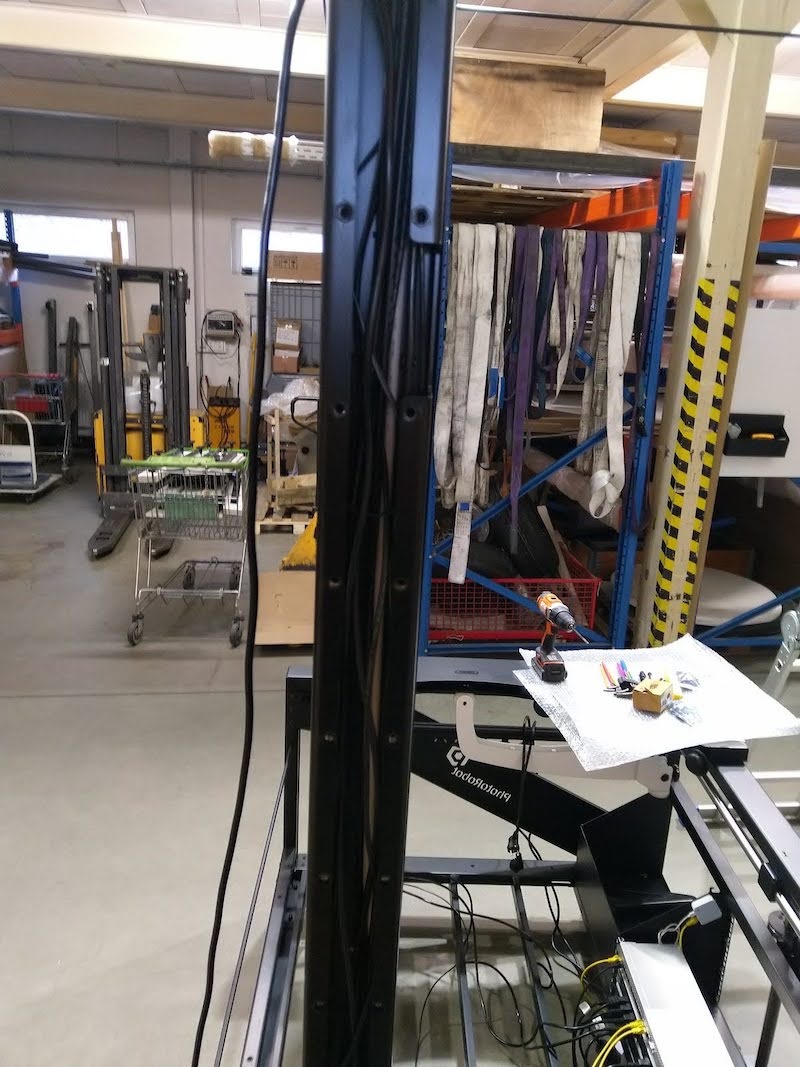

4.2. Lewe i prawe wsporniki - Wewnętrzne prowadzenie kabli

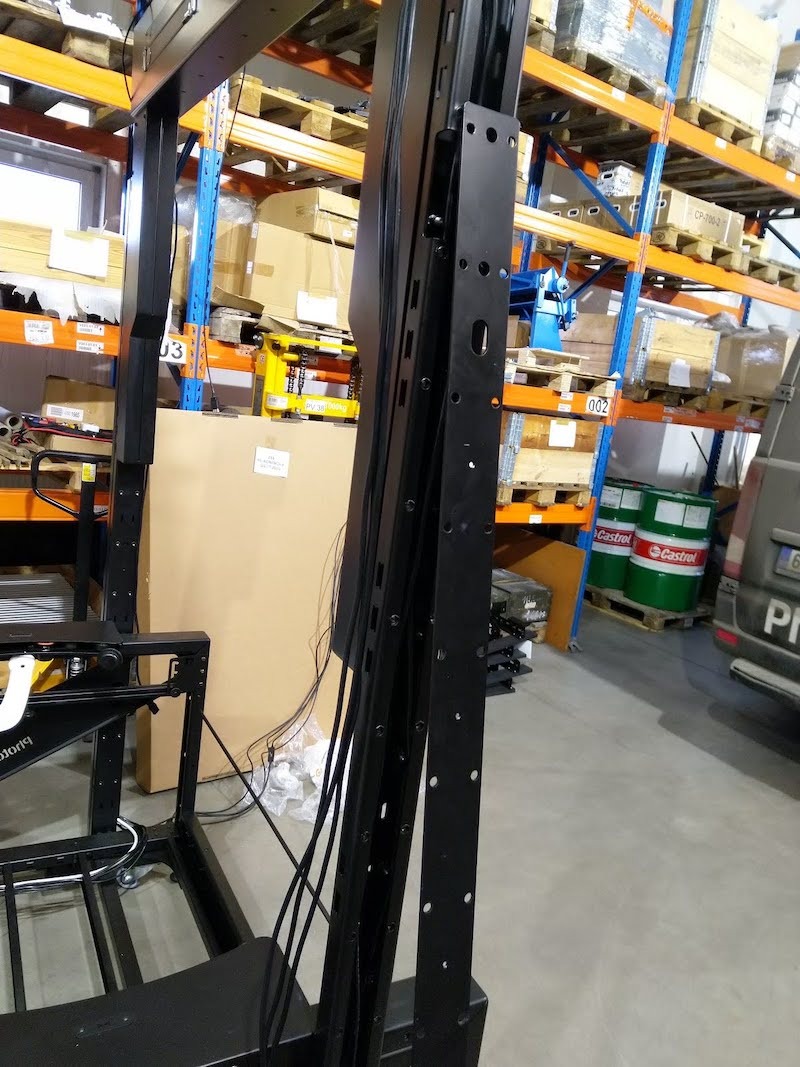

4.2.1. Umieść kable w następujących krokach w wewnętrznych częściach stempli.

4.2.2. W lewym stemplu (od przodu CENTERLESS TABLE) wewnętrznie poprowadź następujące kable.

• 1 x kabel silnikowy 5m, podłączony z lewego złącza SwitchBox i przymocowany do złącza portalu
• 1 x przedłużacz kabla migawki 5m podłączony z portu CUG6 OUT do portu SynchroBox IN (mniejszy port)
• 4 x aktywne przedłużacze USB 10m
• 3 x czarne kable zasilające 5m do lamp błyskowych i SynchroBox
• 1 x kabel ethernetowy 5m do SynchroBox
• 1 x czarny prosty przedłużacz USB do środkowego lasera

‍

‍

4.2.3. Aby skonfigurować okablowanie w prawej stempli (od przodu CENTERLESS TABLE), przygotuj następujące kable.

• 3 x czarne kable zasilające 5m do lamp błyskowych
• 1 x czarny prosty przedłużacz USB do lasera bocznego

‍

‍

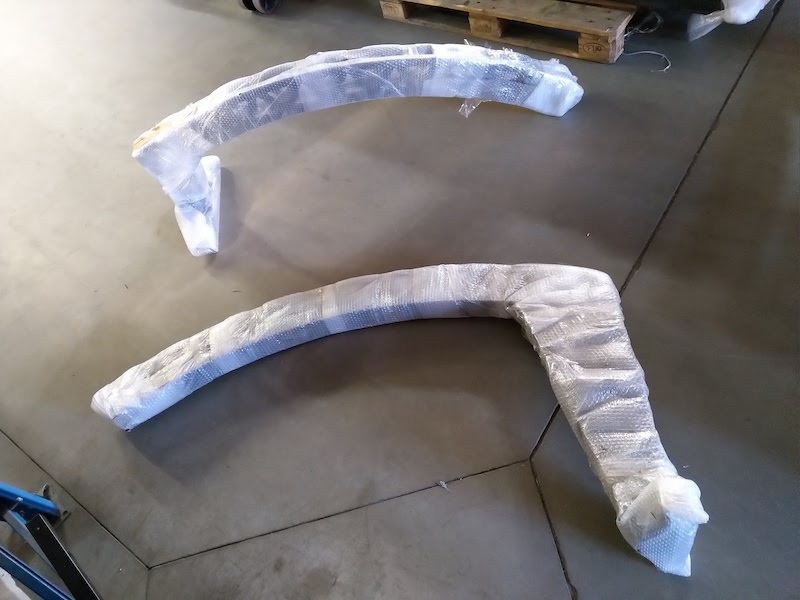

4.2.4. Następnie znajdź 2 x stemple zapakowane w folię bąbelkową i oznaczone jako Para bocznych stempli typu H (kod: KHANYTH), a następnie rozpakuj każdy z nich.

‍

‍

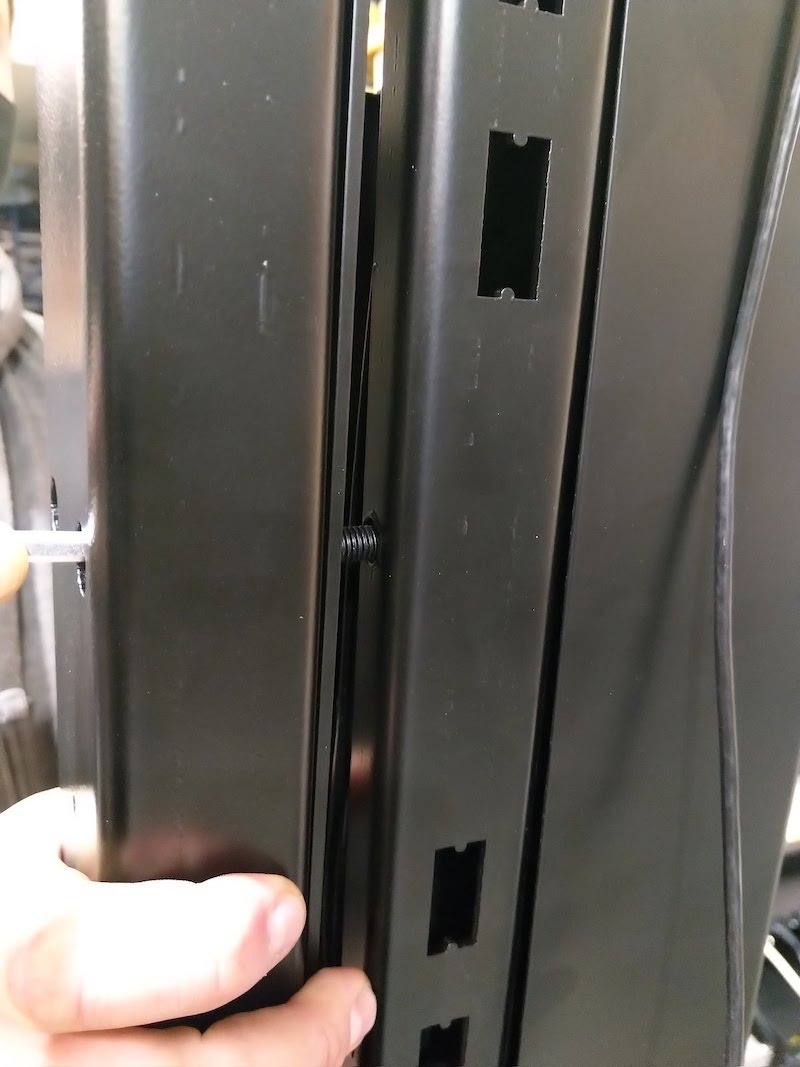

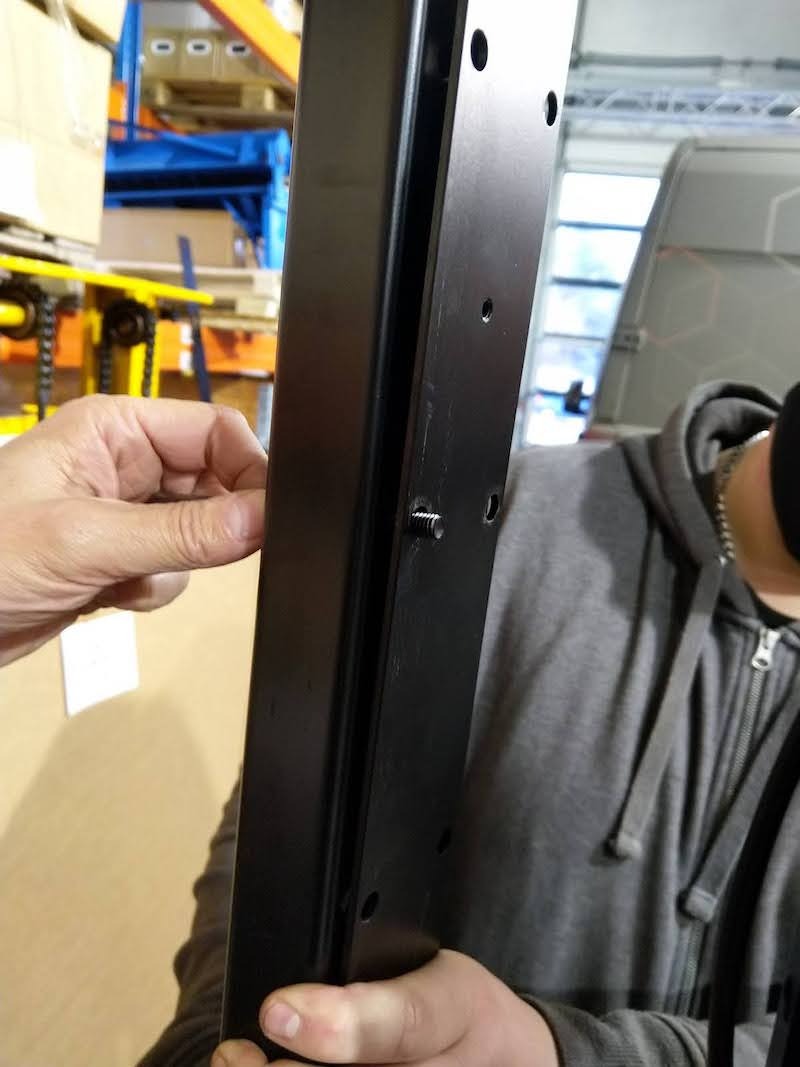

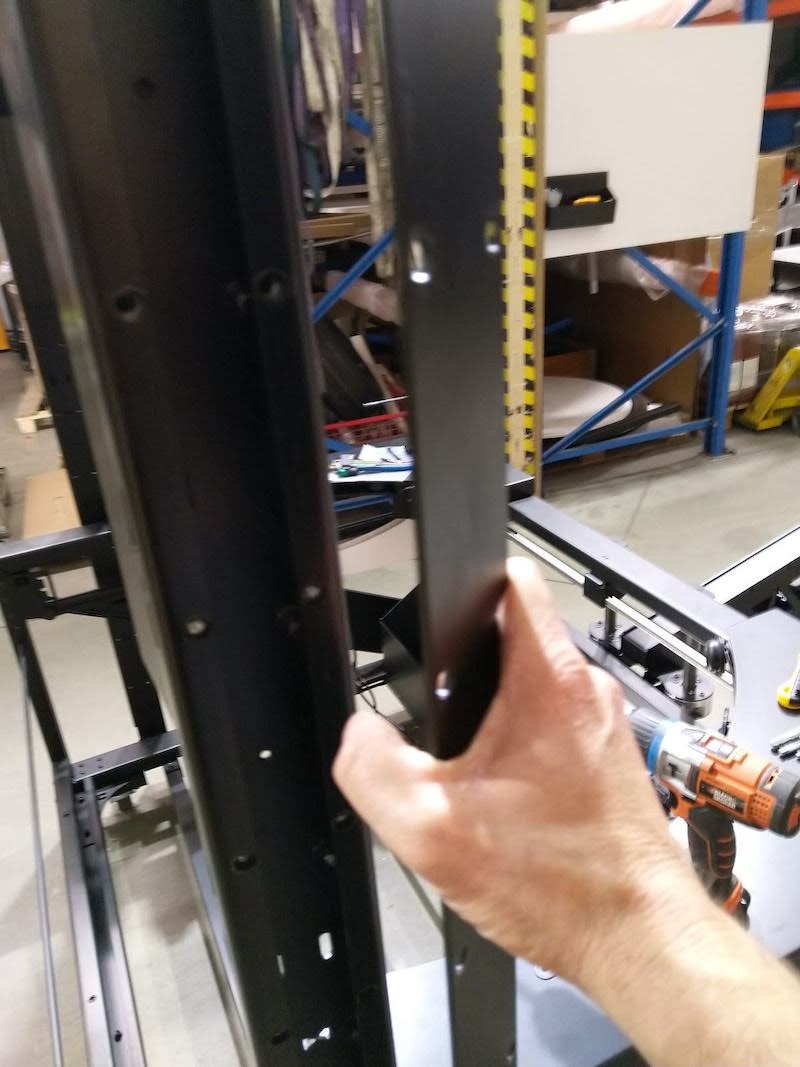

4.2.5. Umieść pokrywę stempla na wzmocnionej części stempla i włóż jedną śrubę przez oba elementy.

‍

‍

4.2.6. Połącz obie części, aby zamocować stemple na CENTERLESS TABLE.

‍

‍

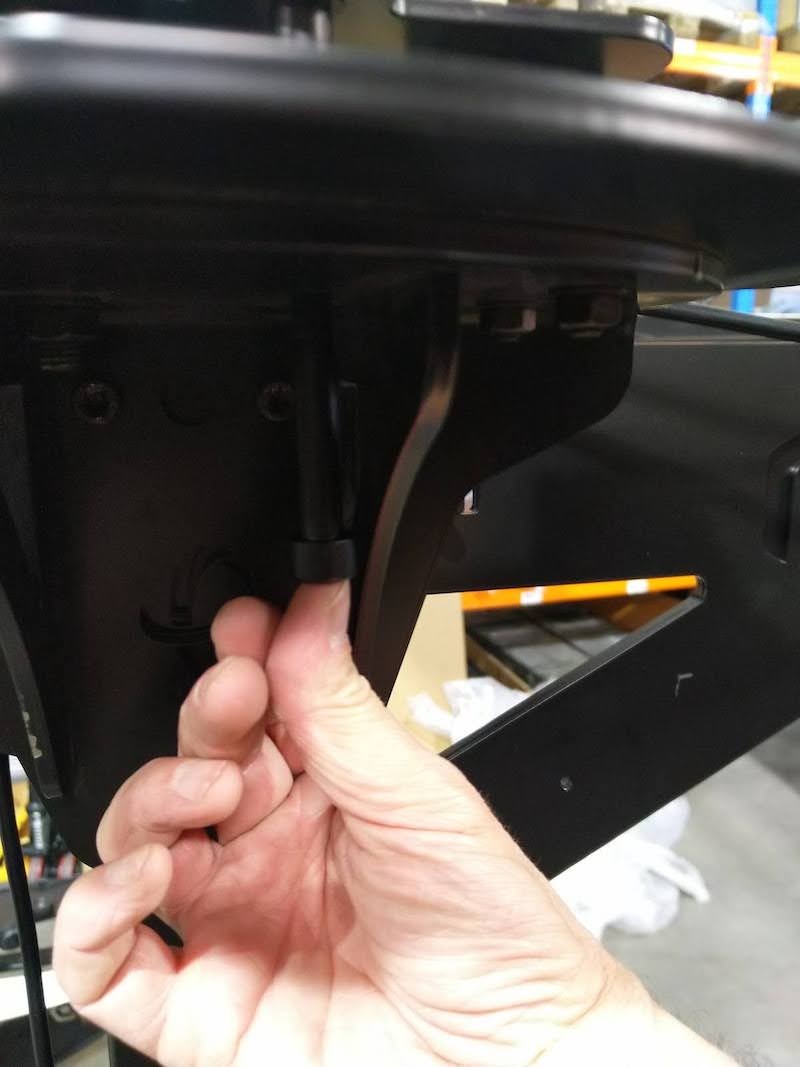

4.2.7. Włóż i dokręć wszystkie pozostałe śruby na stemplu, z wyjątkiem 4 górnych śrub (2 rzędy) na obu stemplach.

4.2.8. Wykonaj te same kroki na drugim stemplu.

4.2.9. Włóż aktywne przedłużacze USB do łuku, a następnie dostosuj położenie każdego aktywnego przedłużacza USB dla każdej głowicy Manfrotto.

‍

‍

4.3. Wewnętrzne prowadzenie przedłużacza kabla migawki

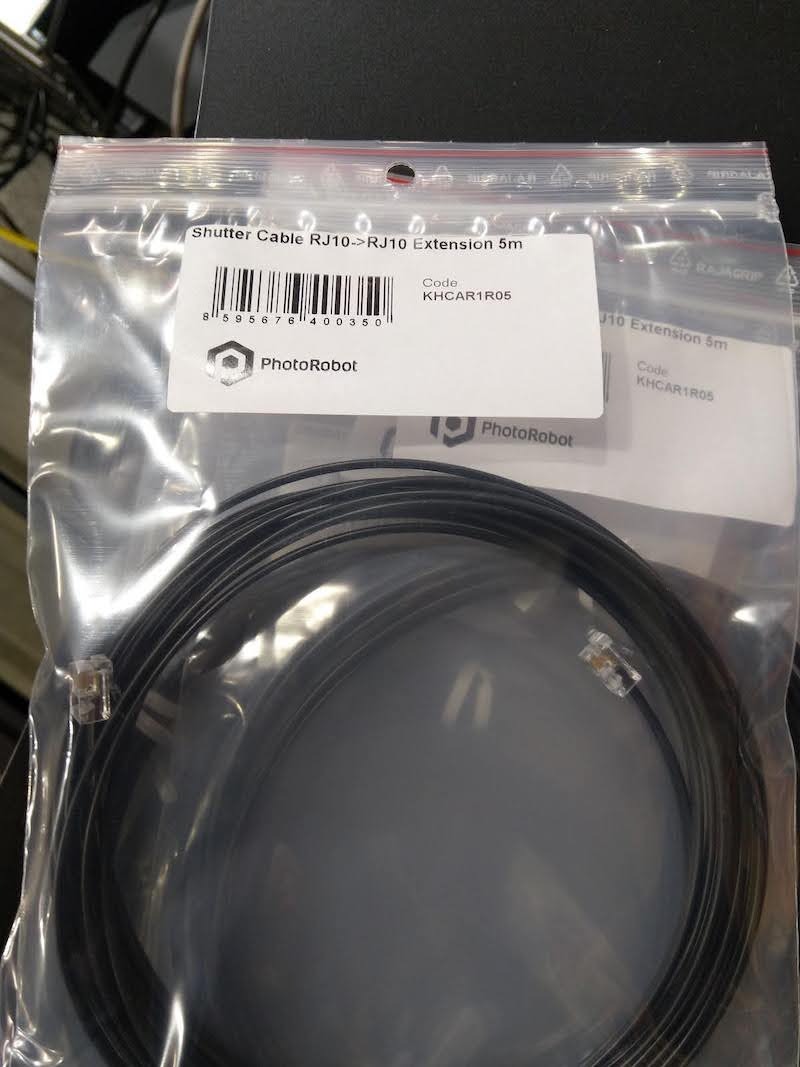

4.3.1. Na koniec znajdź 4 przedłużacze kabla migawki w plastikowej torbie strunowej oznaczonej jako Shutter Cable RJ10 to RJ10 Extension 5m (kod: KHCAR1R05).

‍

‍

4.3.2. Włóż przedłużacze kabli migawki do łuku i dostosuj położenie każdego przedłużacza dla każdej głowicy Manfrotto. Uwaga: Druga strona kabli migawki musi być podłączona do SynchroBox, podczas gdy kabel migawki najniższej głowicy Manfrotto łączy się z SynchroBox, port 1. Tymczasem kabel migawki górnej głowicy Manfrotto łączy się z SynchroBox, port 4.

‍

‍

5. Zespół konsoli uchwytu tła CL1300 / CL850

Następnie, następuje montaż konsoli uchwytu tła dla CENTERLESS TABLE.

‍

5.1. Montaż konsoli uchwytu tła

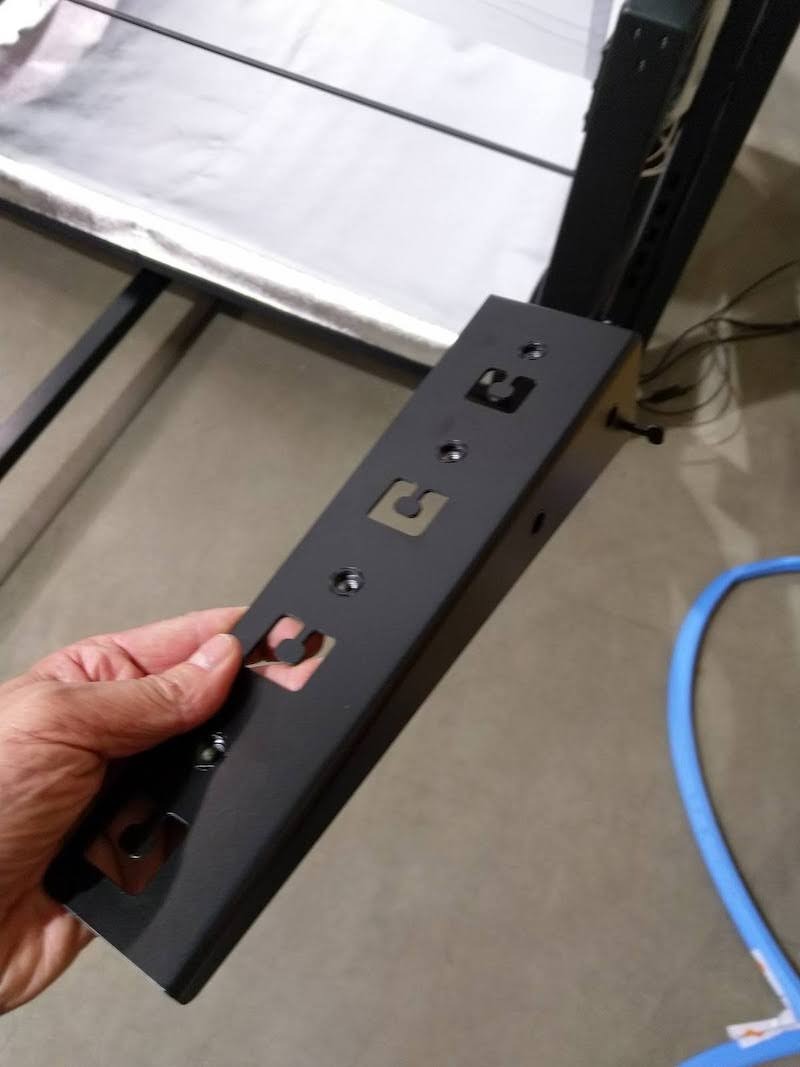

5.1.1. Zlokalizuj konsolę uchwytu tła, przedstawioną poniżej.

‍

‍

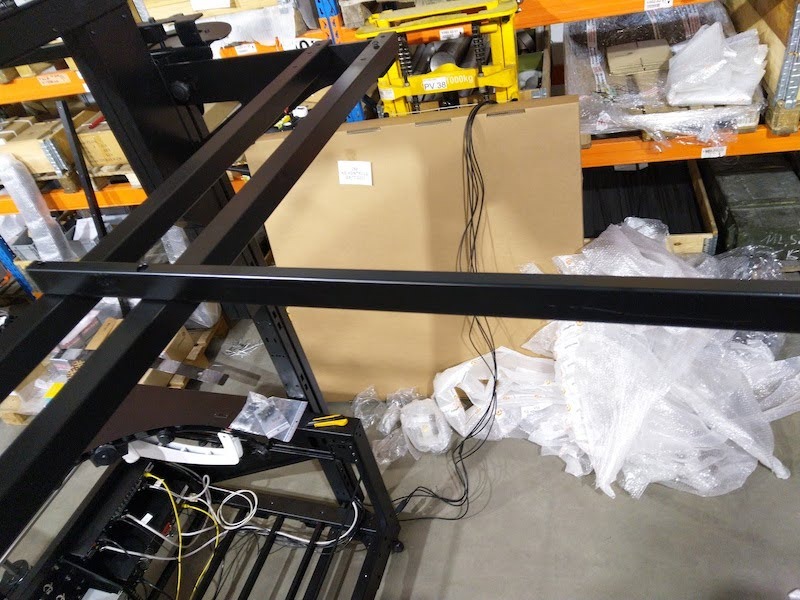

5.1.2. Zaczep uchwyt tła w lewym i prawym trzpieniu.

‍

‍

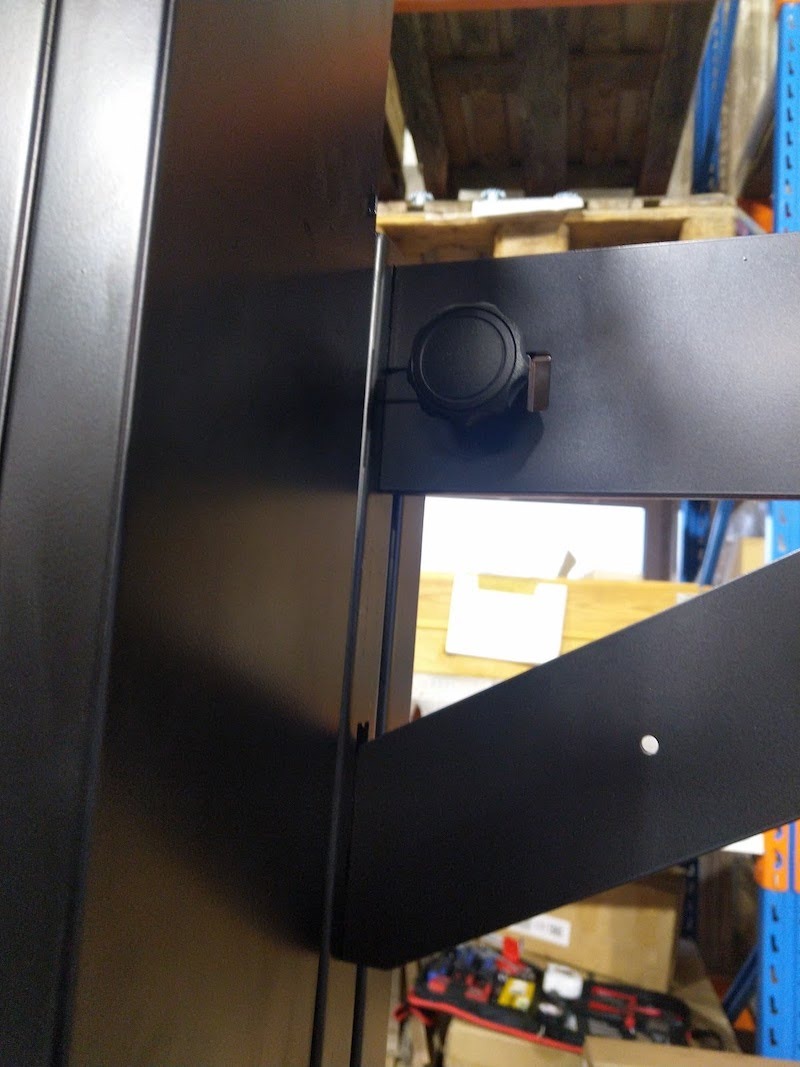

5.1.3. Upewnij się, że uchwyt tła mocno zatrzaskuje się w otworach. Następnie poluzuj śruby blokujące z plastikowymi główkami i włóż metalowy kołek zabezpieczający jak najdalej w otwór stempla. Następnie dokręć śruby blokujące z plastikowymi główkami, aby zabezpieczyć tło na miejscu.

‍

‍

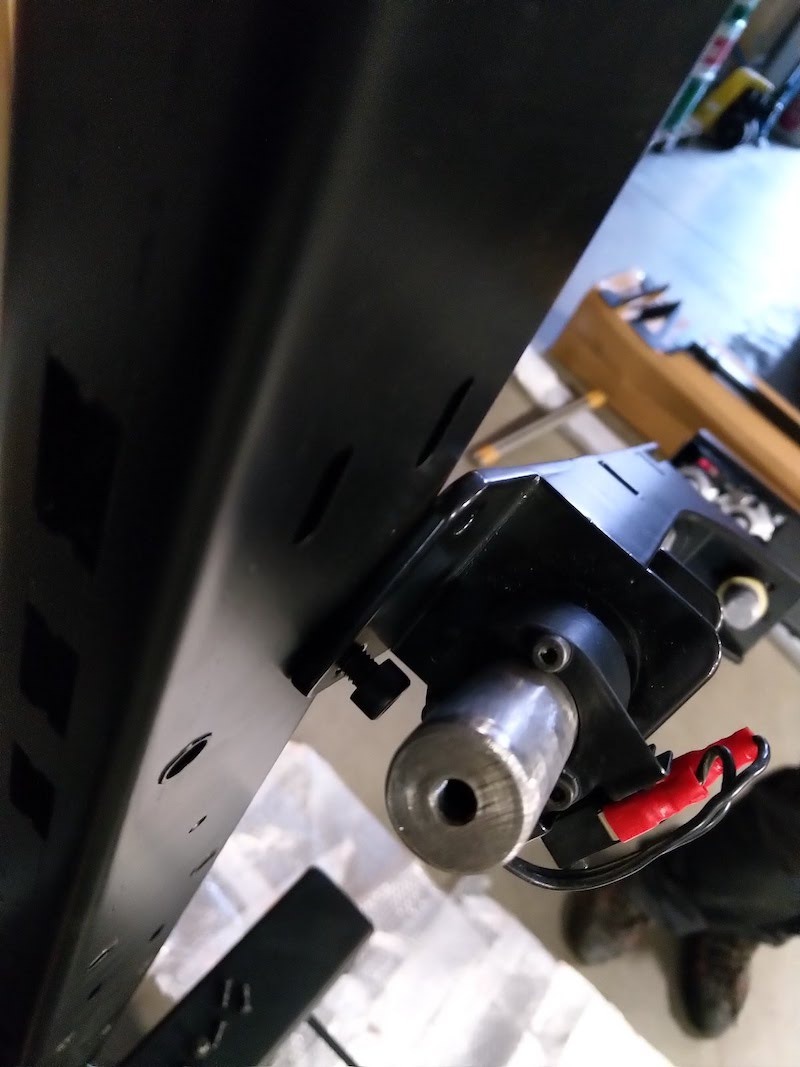

5.2. Test ruchu zatrzymania wyłącznika krańcowego

Po zabezpieczeniu konsoli uchwytu tła, włącz jednostkę sterującą (tymczasowo, w razie potrzeby) i przesuń portal do górnej pozycji. Wyłącznik krańcowy powinien zatrzymać ruch.

‍

‍

‍

6. Montaż uchwytów lamp błyskowych

Po skonstruowaniu uchwytu tła, następnym etapem jest przygotowanie zespołu uchwytów lamp błyskowych.

‍

6.1. Instalacja jeża (uchwytów na światła lotnicze)

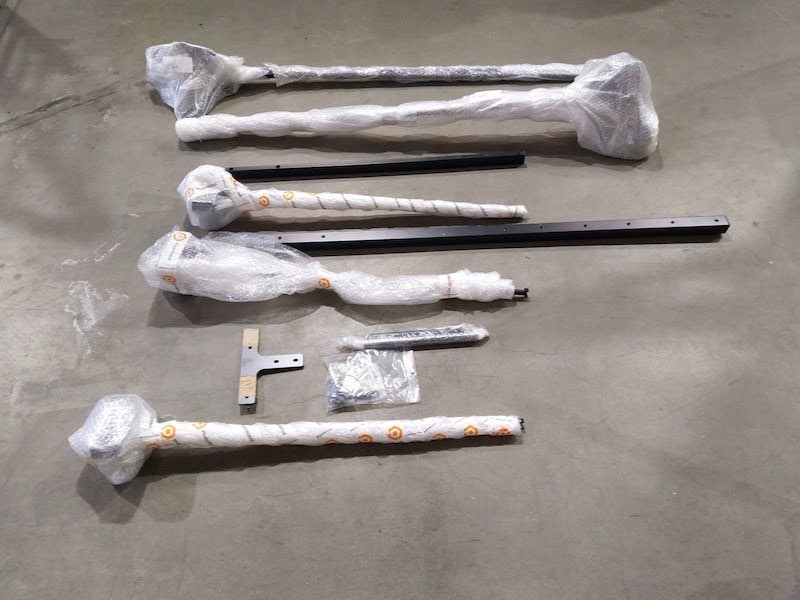

6.1.1. Zlokalizuj pudełko zawierające owinięte w plastik uchwyty lamp błyskowych i rozpakuj części.

‍

‍

6.1.2. Następnie przygotuj jeże (uchwyty na lampy błyskowe) do montażu.

‍

‍

6.2. Montaż uchwytu lasera

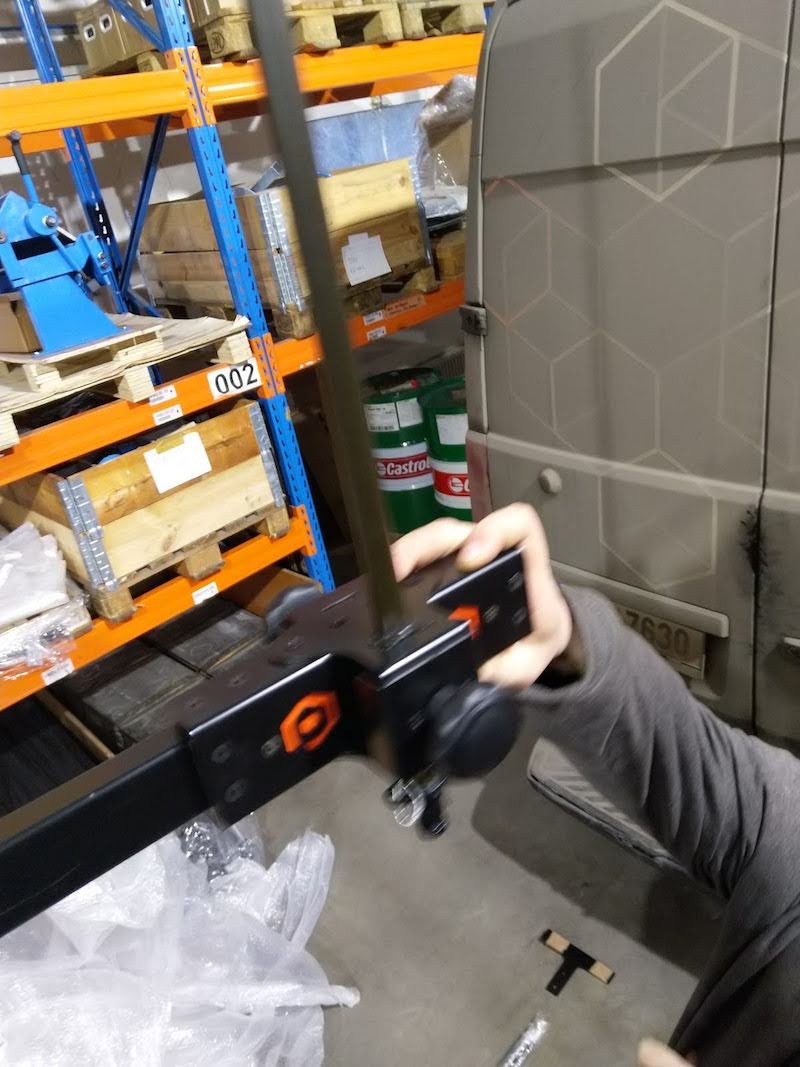

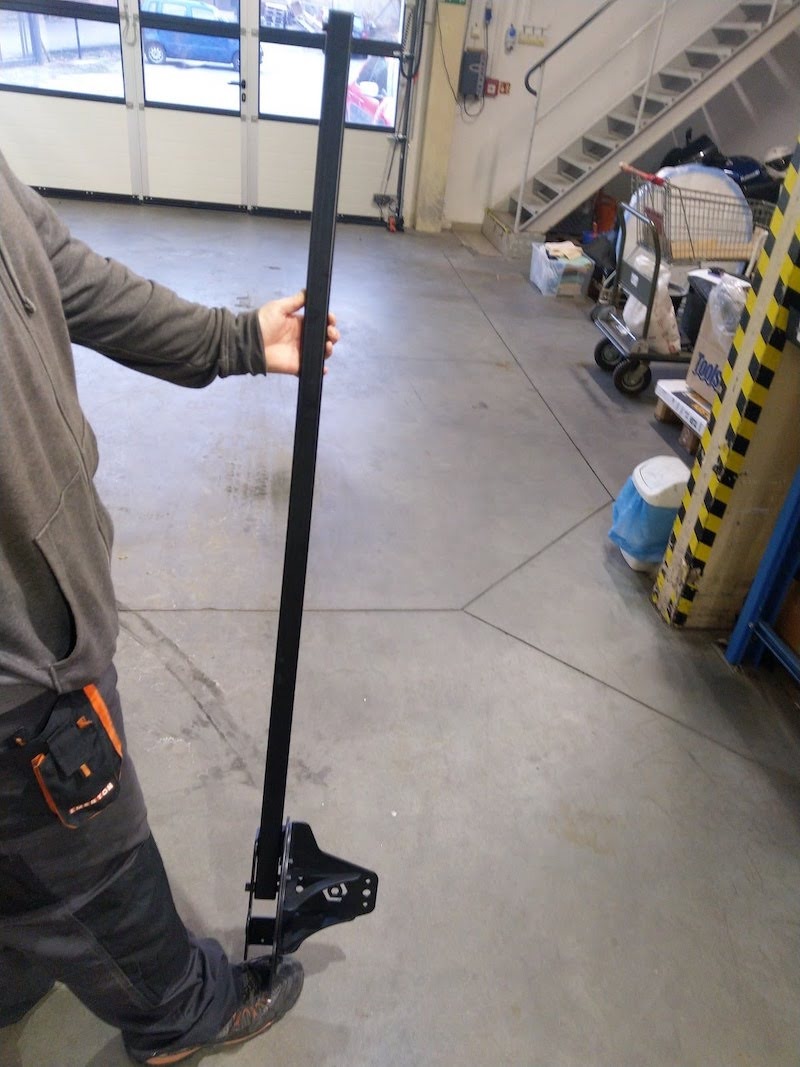

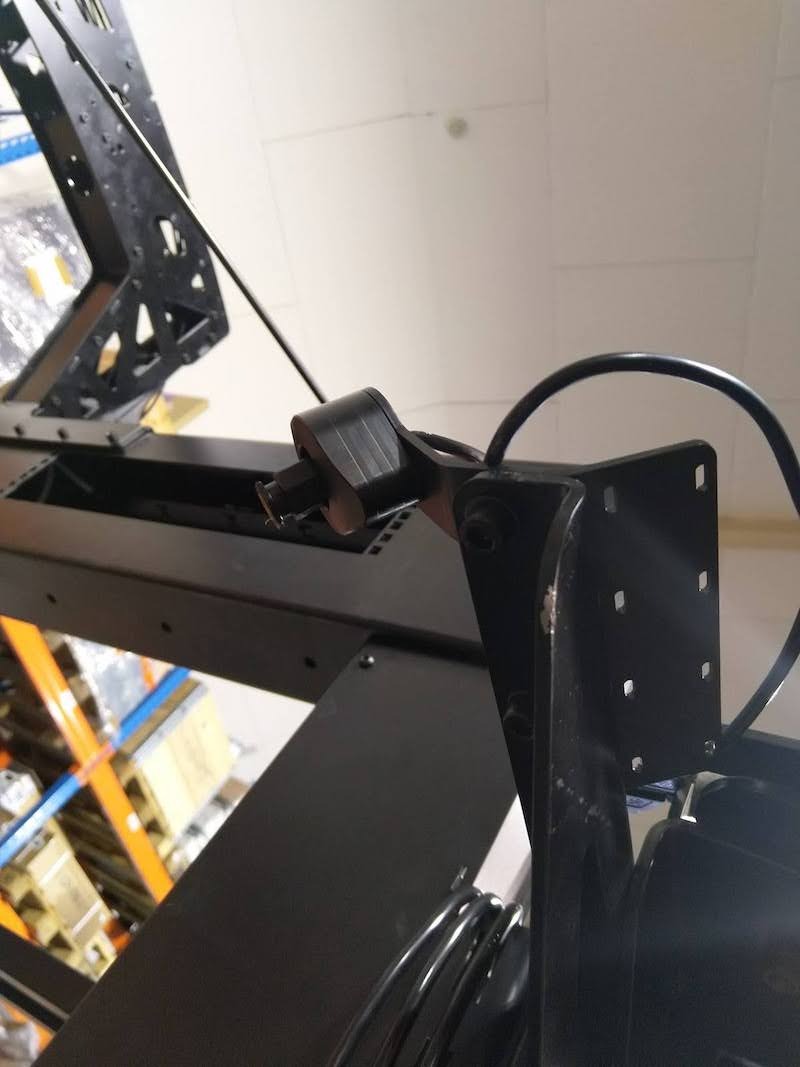

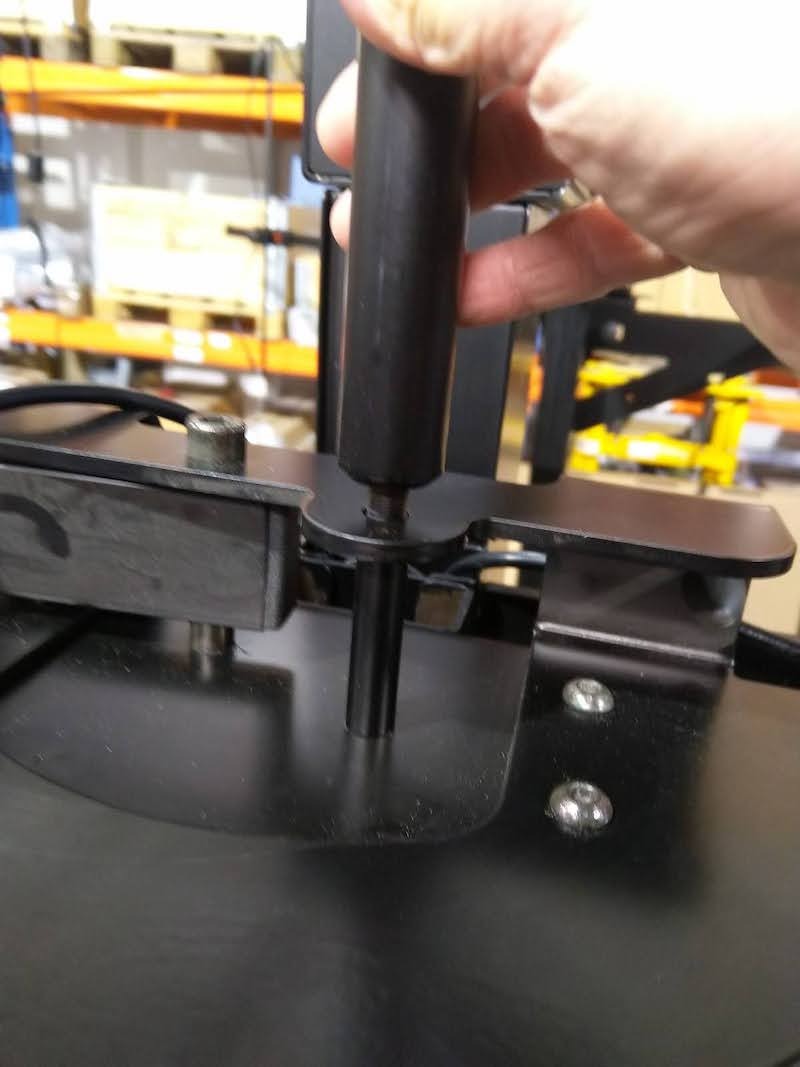

6.2.1. Zlokalizuj boczny uchwyt lasera (trójkąt) i przymocuj go razem z jeżem do prawego wzmocnionego stempla. Kolejność powinna być następująca: stempel, następnie uchwyt lasera, a na końcu jeż.

‍

‍

6.2.2. Powtórz ten sam proces na drugim trzpieniu, który jest bez uchwytu lasera.

‍

‍

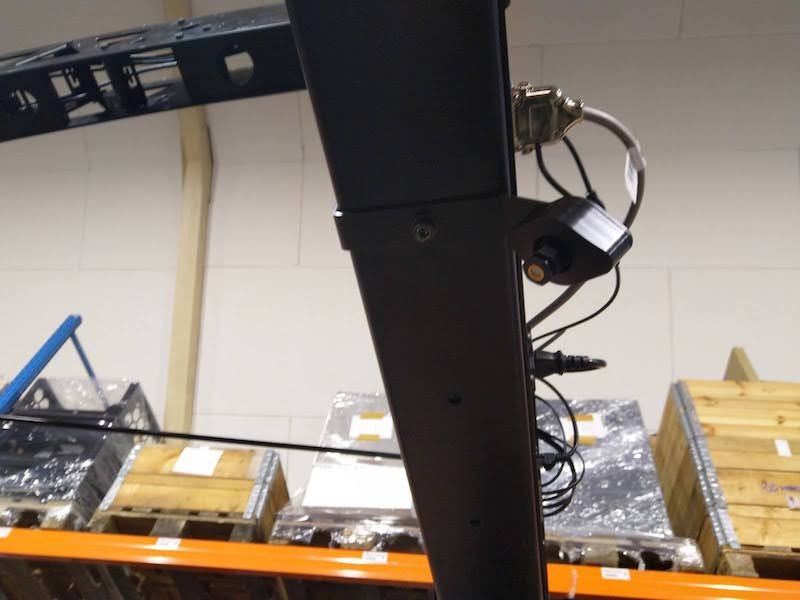

6.2.3. Zamocuj oba lasery i podłącz je do czarnych prostych przedłużaczy USB, które są już na miejscu.

‍

‍

6.3. Montaż lamp błyskowych

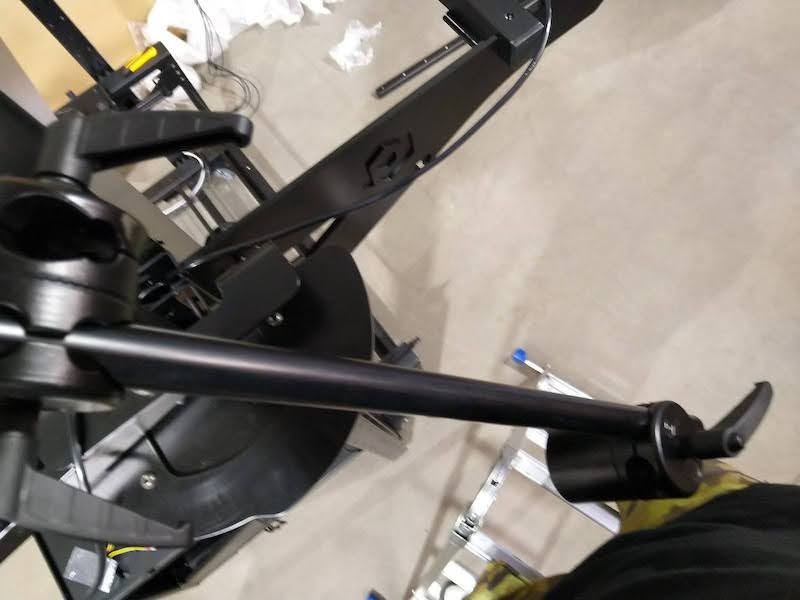

6.3.1. Aby zamontować lampy błyskowe, odkręć śruby zabezpieczające na obu mocowaniach lamp błyskowych.

‍

‍

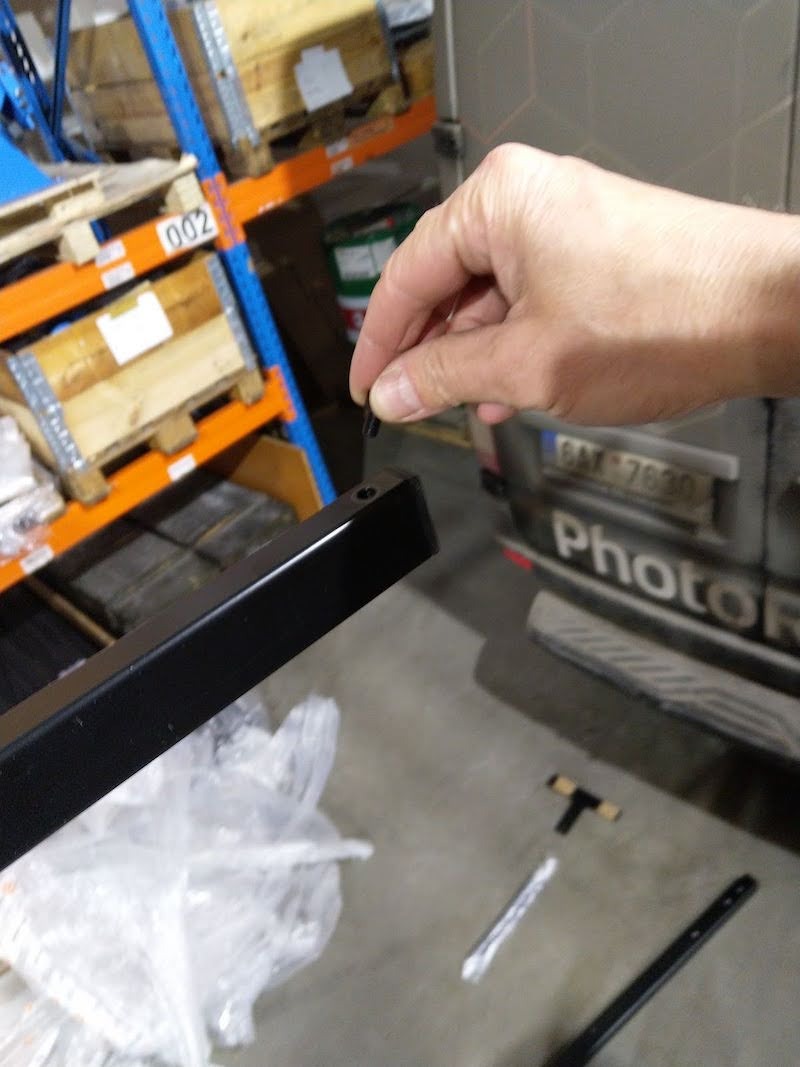

6.3.2. Następnie włóż pręty do montażu lamp błyskowych, zwracając uwagę na orientację logo i następnie wkręć śrubę zabezpieczającą.

‍

‍

6.3.3. Zamontuj górny tylny uchwyt światła.

‍

‍

6.3.4. Poluzuj i usuń śrubę zabezpieczającą.

‍

‍

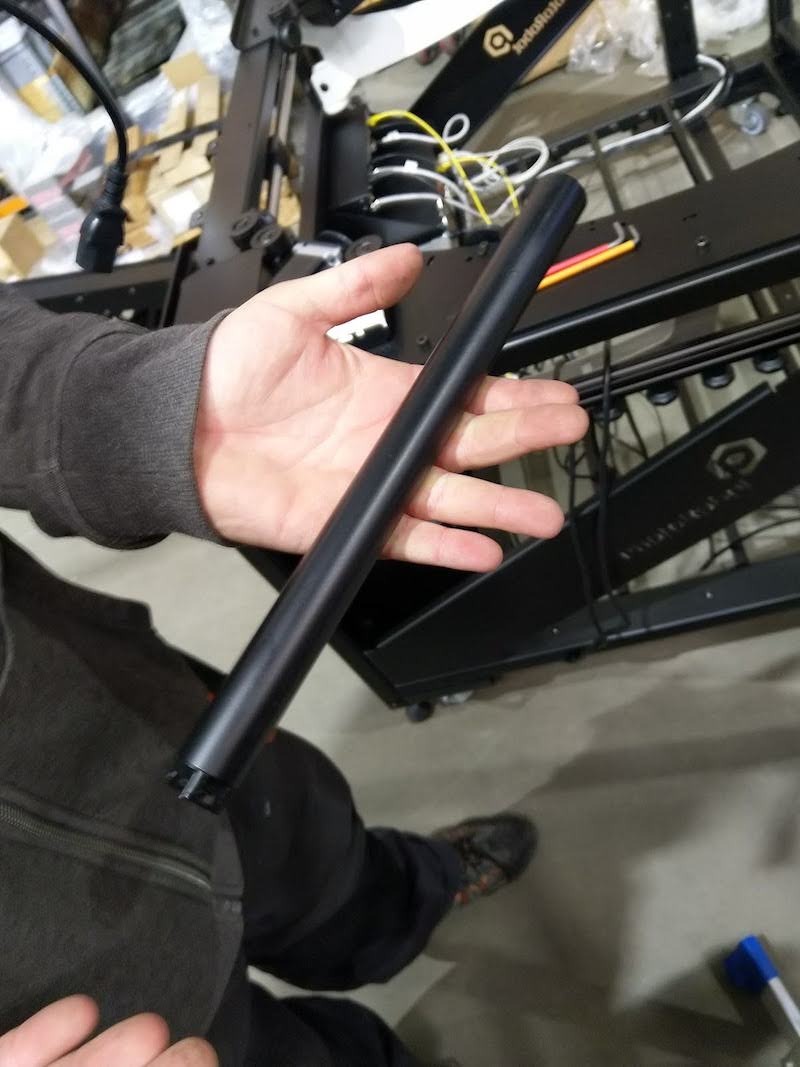

6.3.5. Włóż pręt, aby zamontować latarkę, i wymień śrubę zabezpieczającą.

‍

‍

6.3.6. Zamontuj dolny tylny uchwyt na lampę błyskową, jak na poniższych zdjęciach.

‍

‍

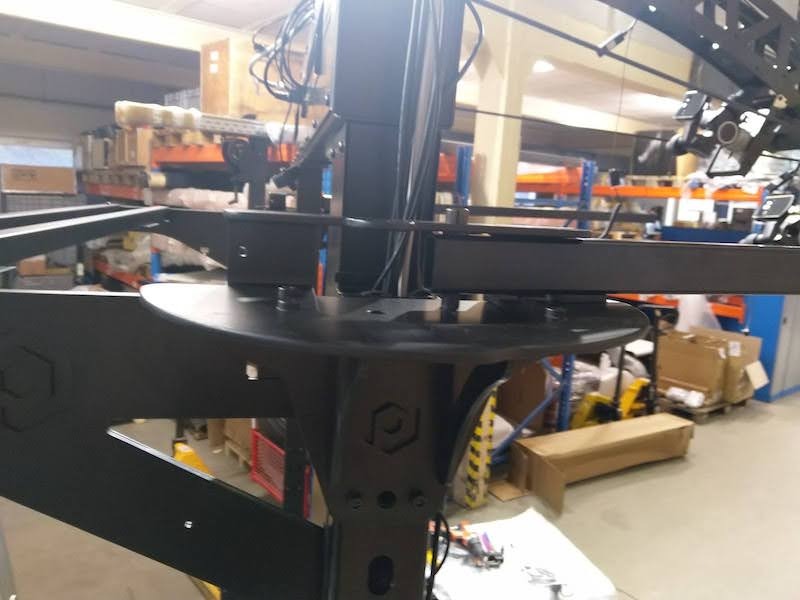

6.4. Montaż wysięgnika ściennego do górnego uchwytu światła

6.4.1. Znajdź części górnego uchwytu oświetleniowego (wysięgnika ściennego).

‍

‍

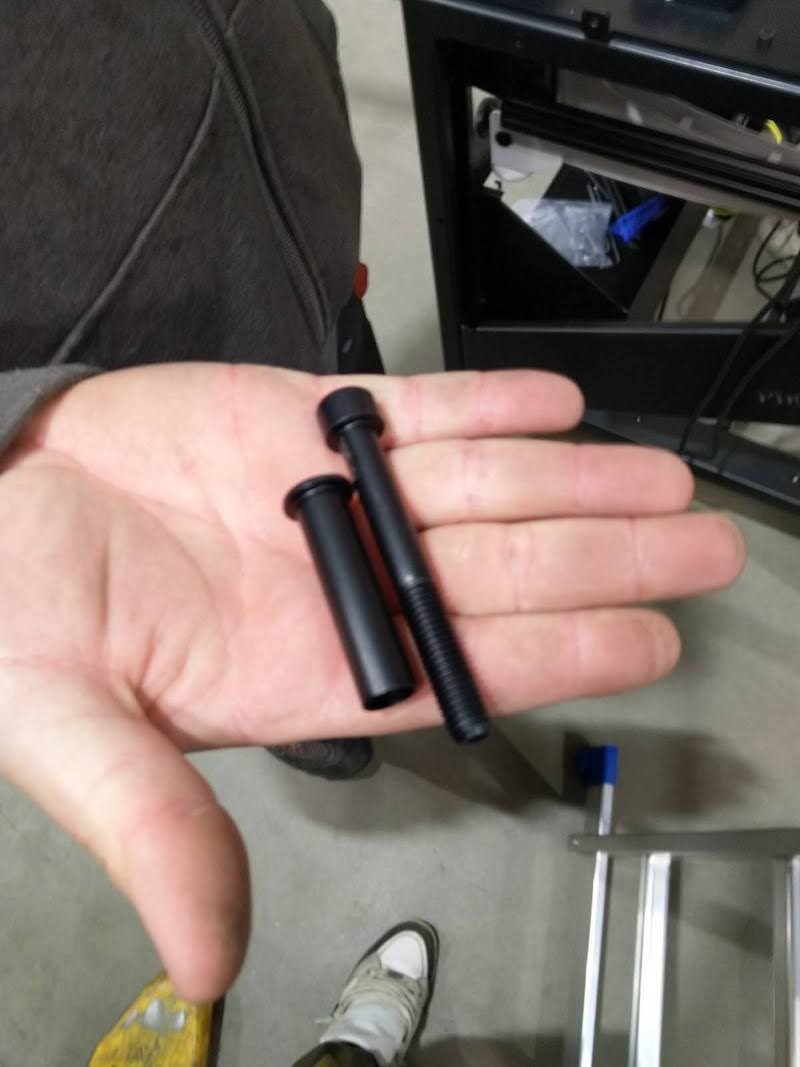

6.4.2. Umieść rurkę dystansową tak samo, jak na poniższym zdjęciu.

‍

‍

6.4.3. Włóż śrubę, a następnie przymocuj róg.

‍

‍

6.4.4. Następnie włóż uchwyt wysięgnika ściennego.

‍

‍

6.4.5. Włóż wysięgnik ścienny, a następnie przymocuj obciążnik do jego końca.

‍

‍

6.5. Schemat połączeń kablowych

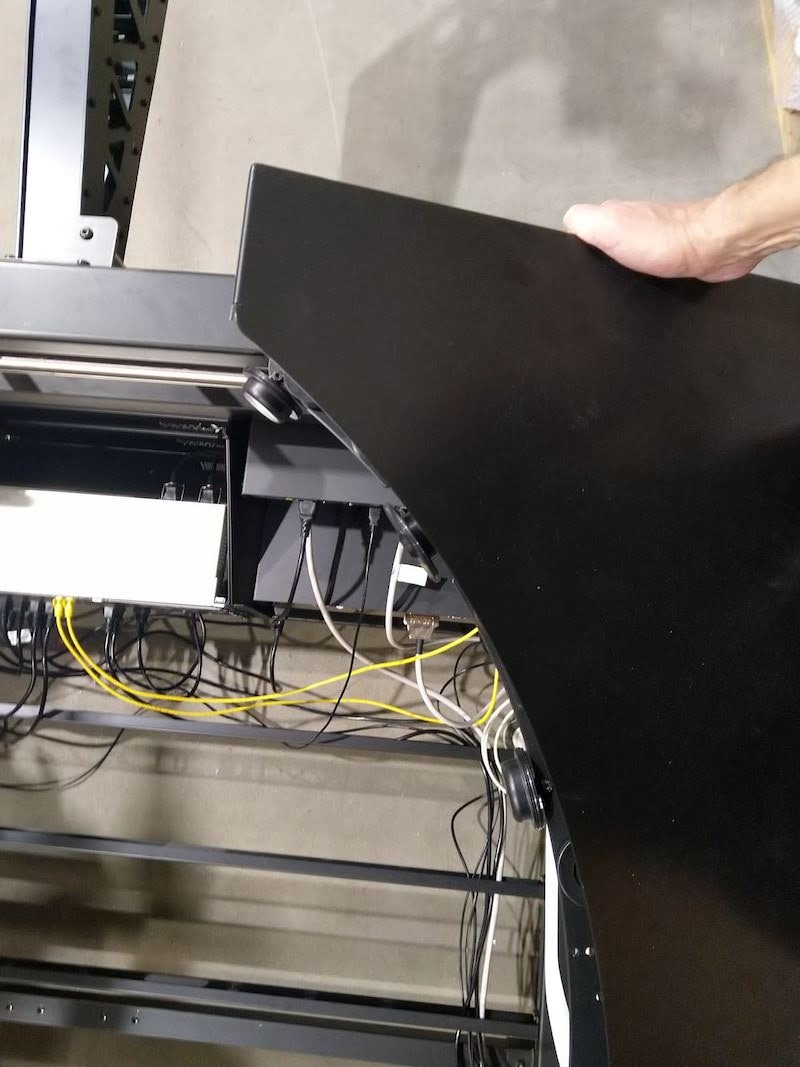

6.5.1. Na koniec podłącz pozostałe kable do wszystkich urządzeń, ułóż kable na dole i użyj opasek kablowych, aby je związać.

‍

‍

‍

6.5.2. Zwróć uwagę na konfigurację routera (port 1 - 12 = LAN, port 13 = internet). Następnie odkręć i otwórz dwie górne pokrywy nad kołami prowadzącymi płytę.

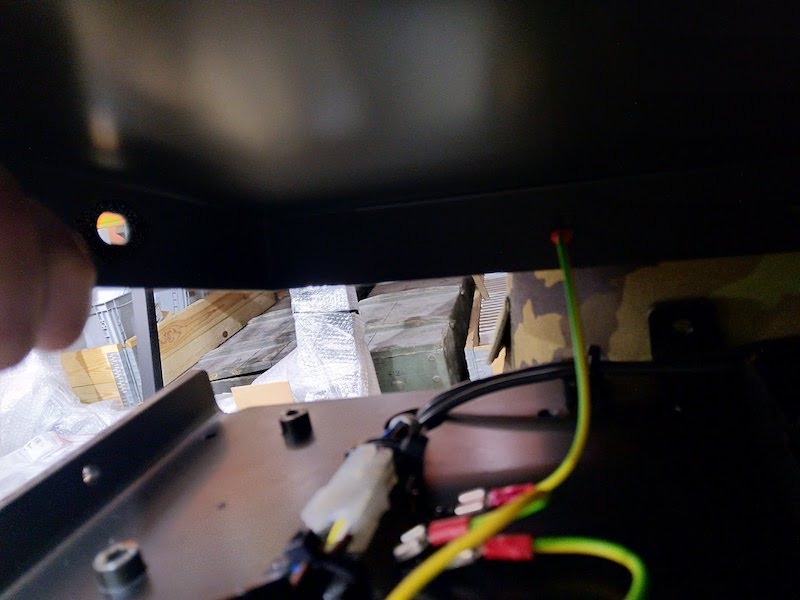

6.5.3. Pamiętaj o odłączeniu przewodów uziemiających.

‍

‍

‍

7. Montaż płyty CL1300 / CL850

7.1. Następnie przygotuj się do zamontowania płyty CENTERLESS TABLE, luzując i usuwając jedno tylne koło, korzystając z poniższych zdjęć jako wskazówek.

‍

‍

7.2. Zlokalizuj szklaną płytę (1300 mm dla CL1300 lub 850 mm dla CL850).

‍

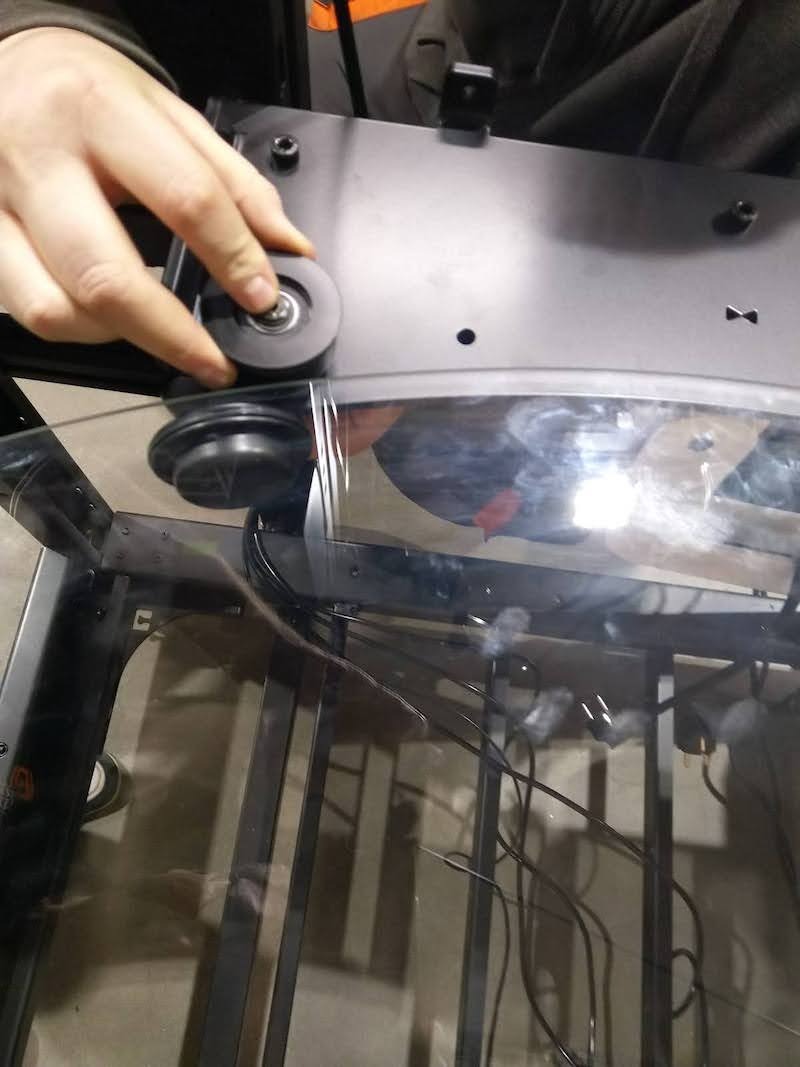

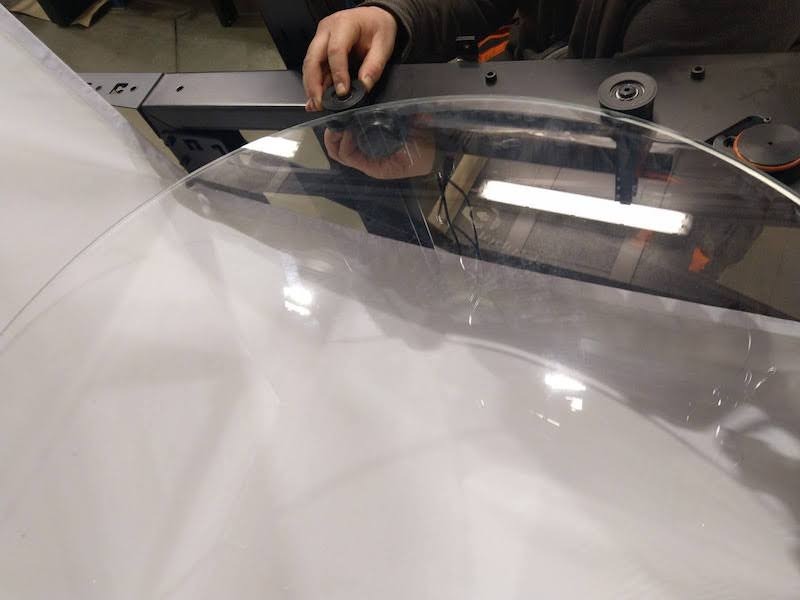

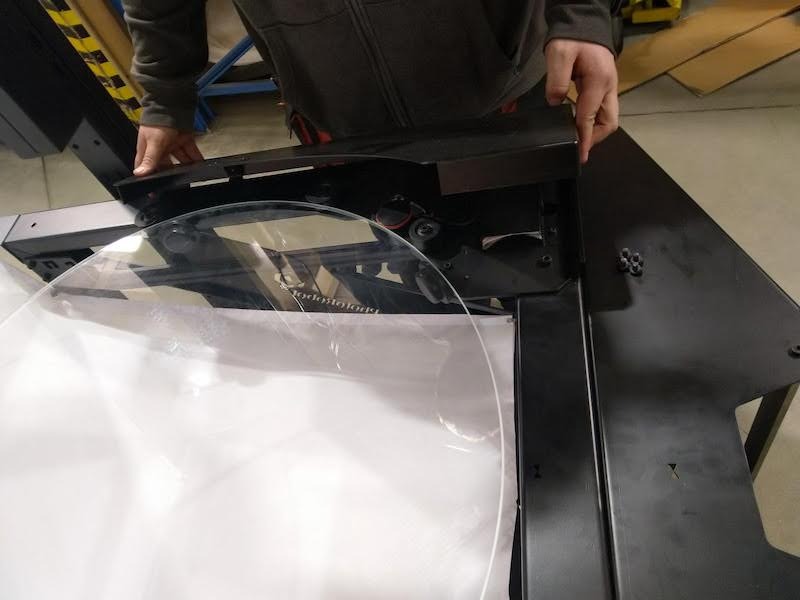

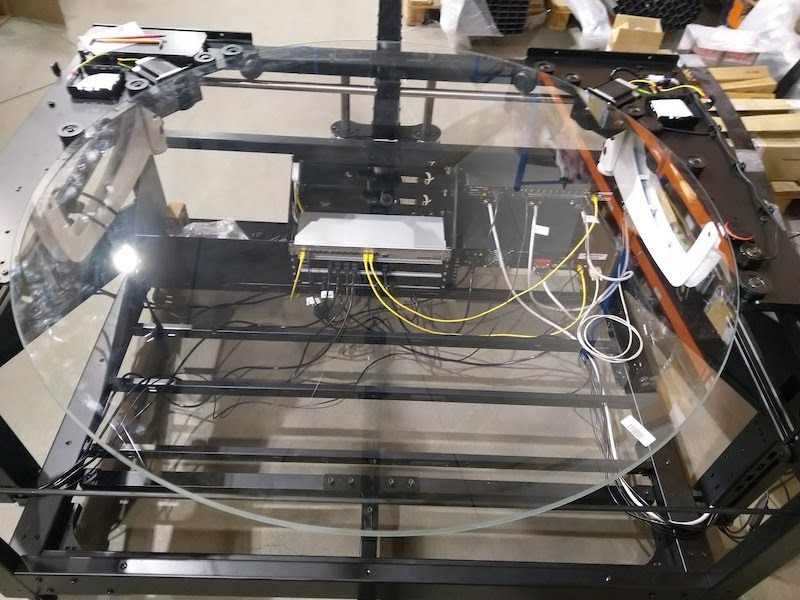

7.3. Ostrożnie umieść szklaną płytę na kołach podporowych, upewniając się, że wycięcie na szklanej płycie jest skierowane w dół.

‍

7.4. Załóż i zamontuj zdjęte koło, umieszczając je z powrotem.

‍

‍

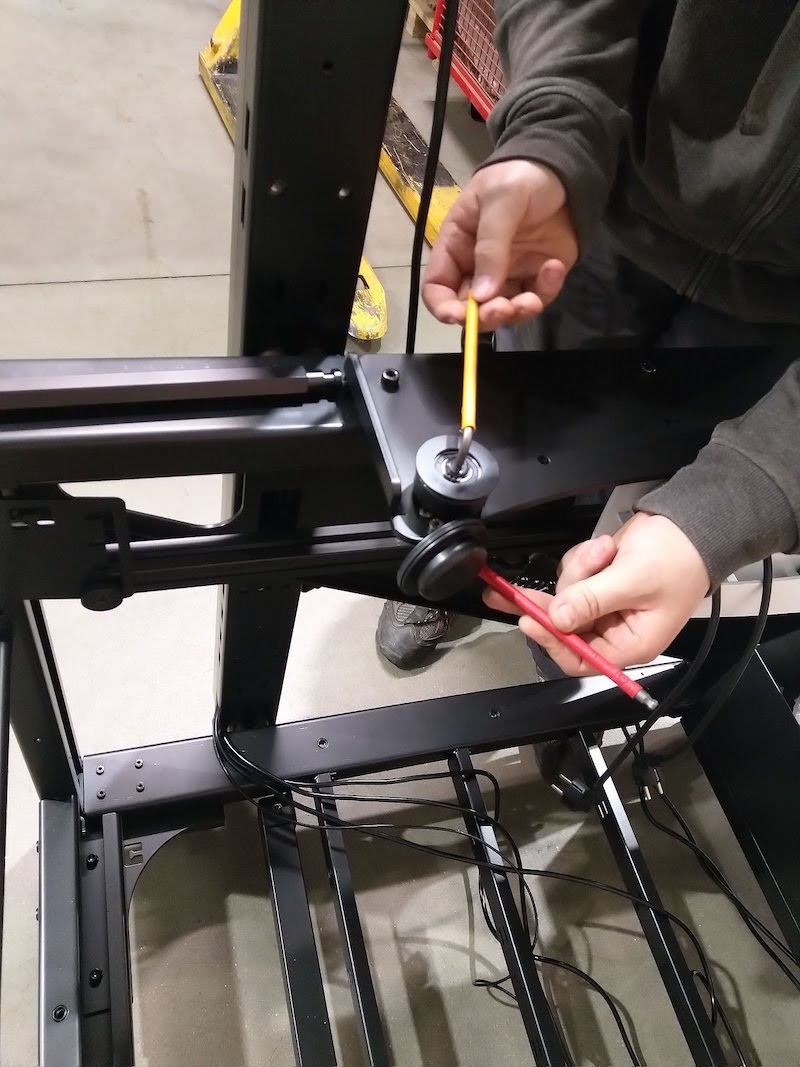

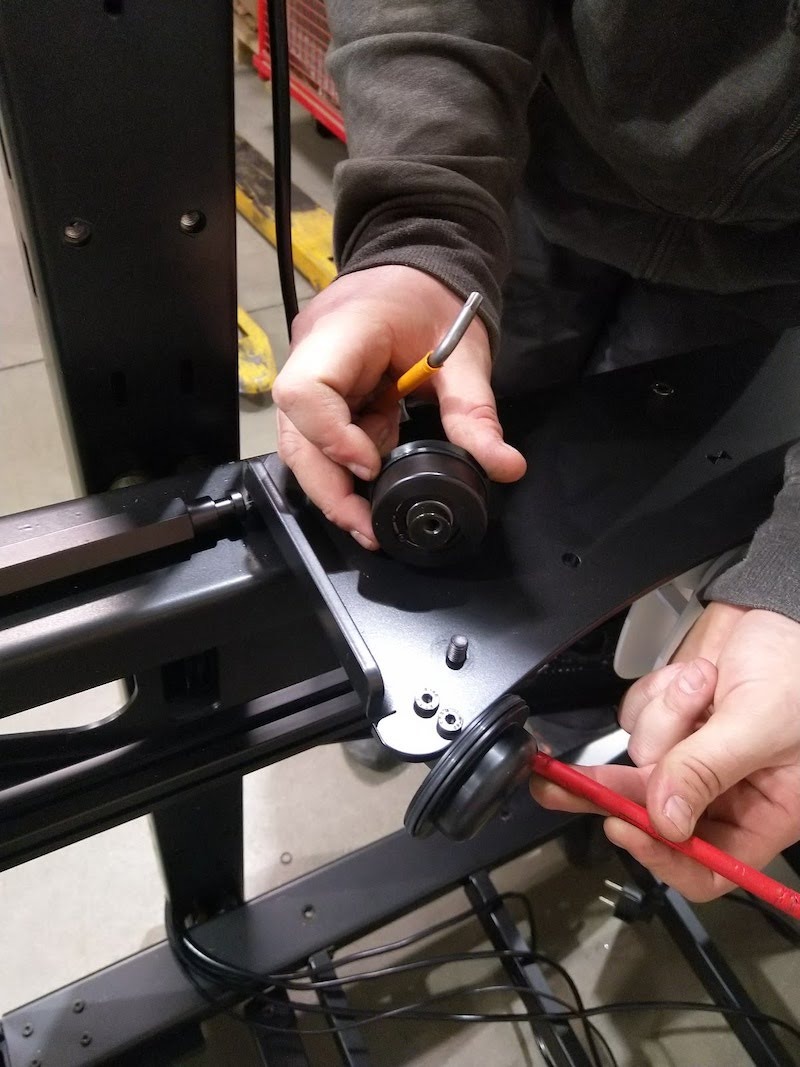

7.5. Dostosuj boczne koło z gumowymi pierścieniami, upewniając się, że pierścienie dotykają szkła. Uwaga: Prawidłowa ilość nacisku pozwoli na trzymanie i zatrzymywanie każdego koła ręcznie, gdy szkło się obraca.

7.6. Załóż z powrotem dwie górne osłony kół prowadzących szklanej płyty i dokręć ich śruby.

‍

‍

‍

8. Montaż tła CL1300 / CL850

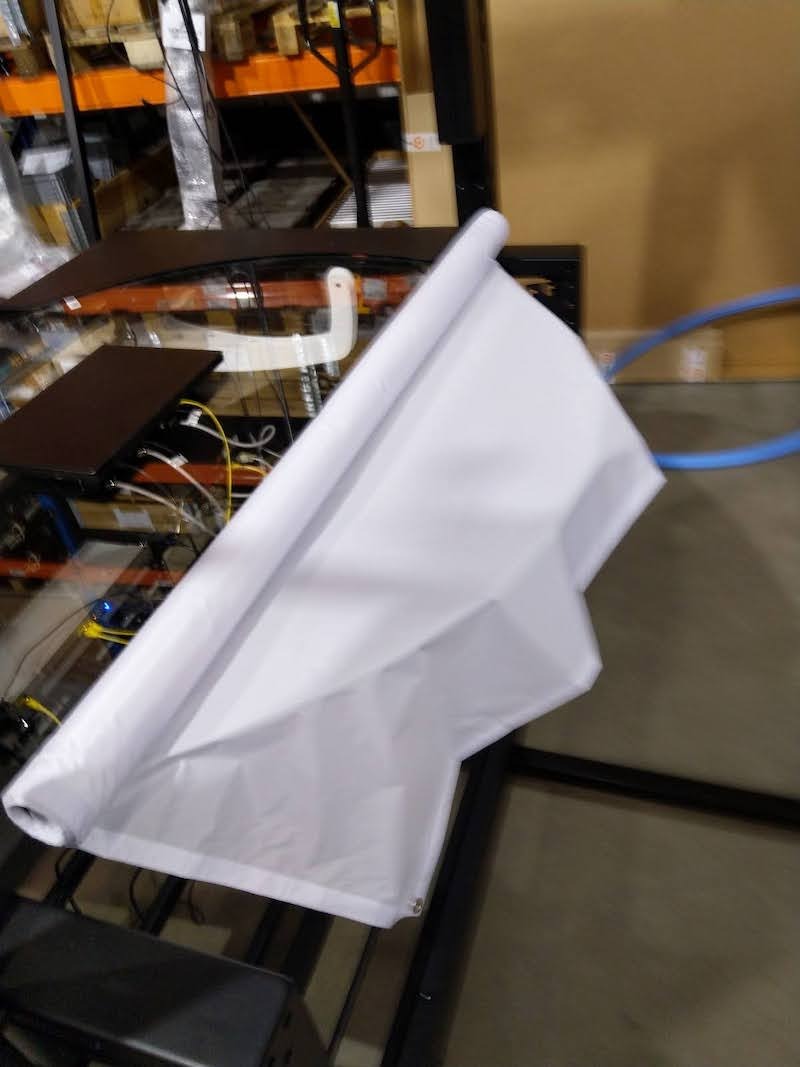

8.1. Aby zbudować zestaw tła, znajdź białe tło dla CENTERLESS TABLE.

‍

‍

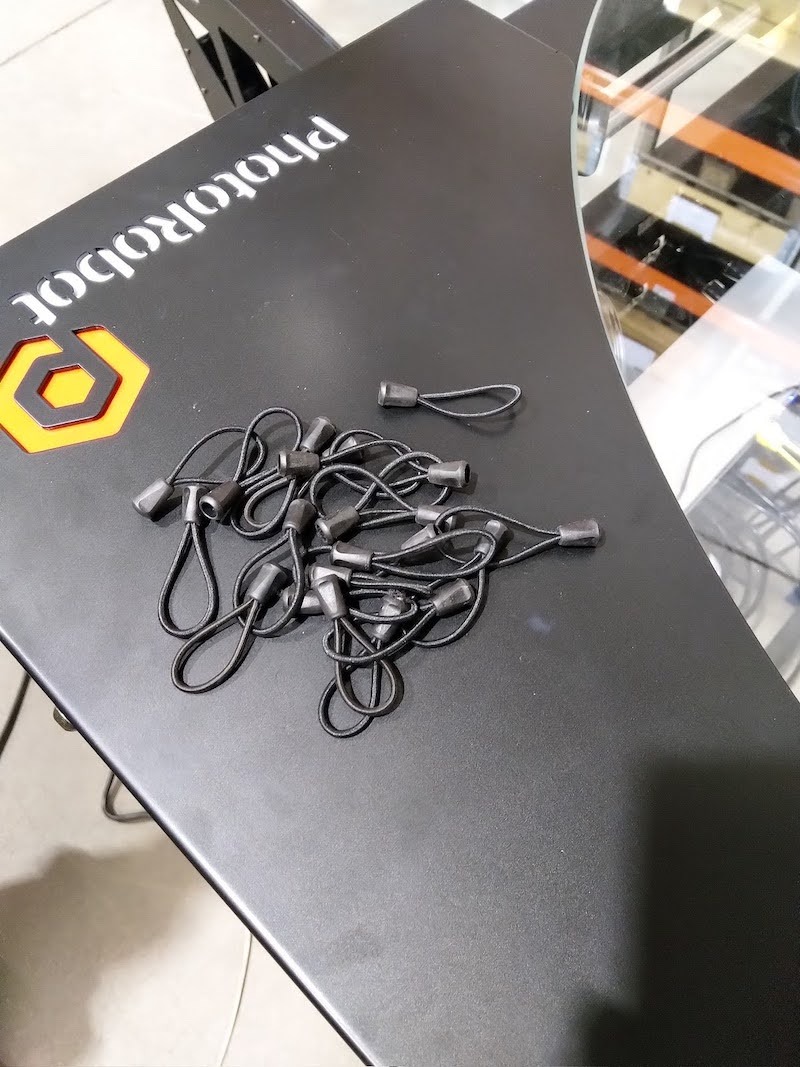

8.2. Następnie przygotuj gumowe klipsy do tła.

‍

‍

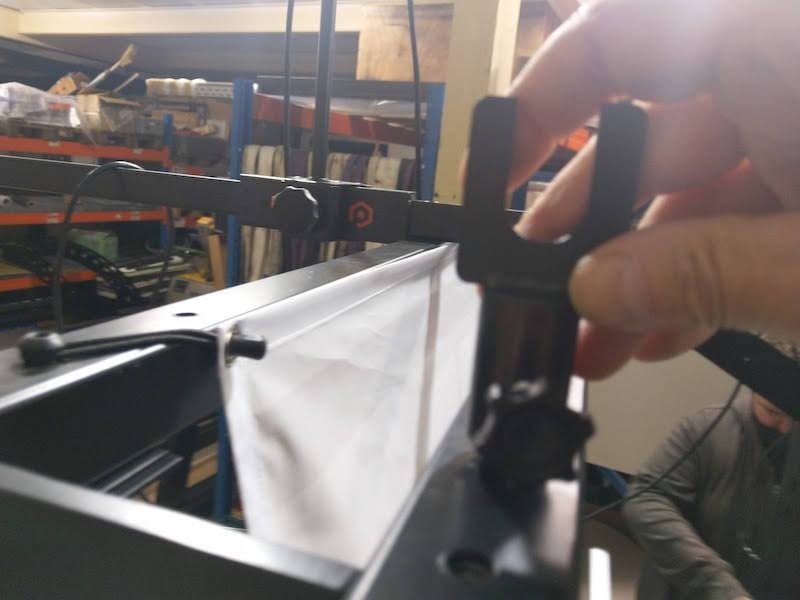

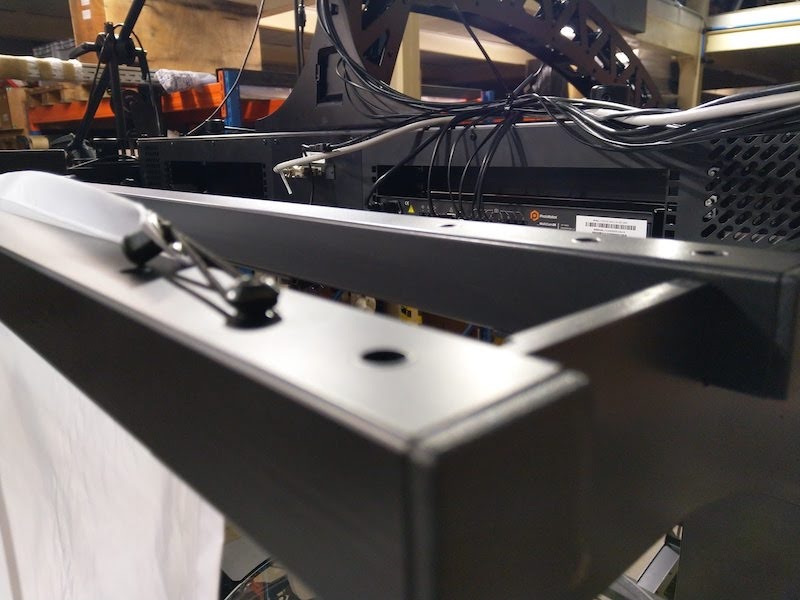

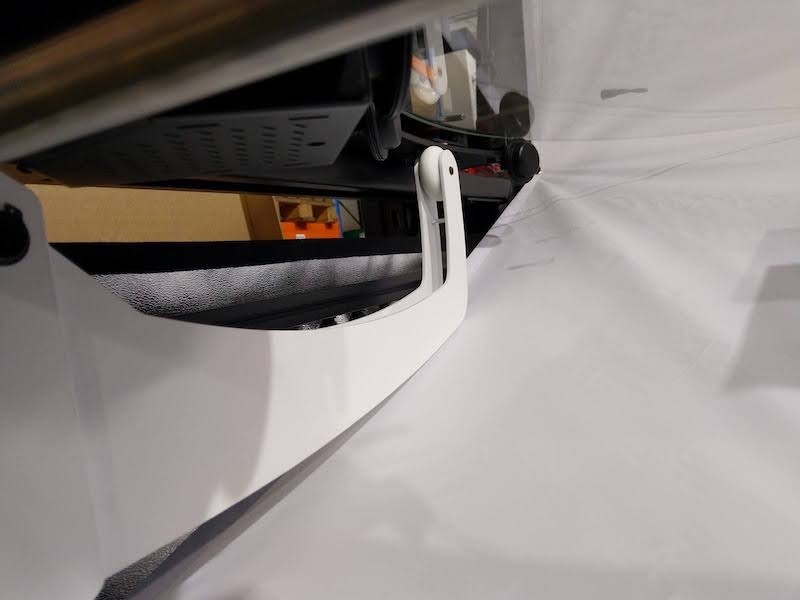

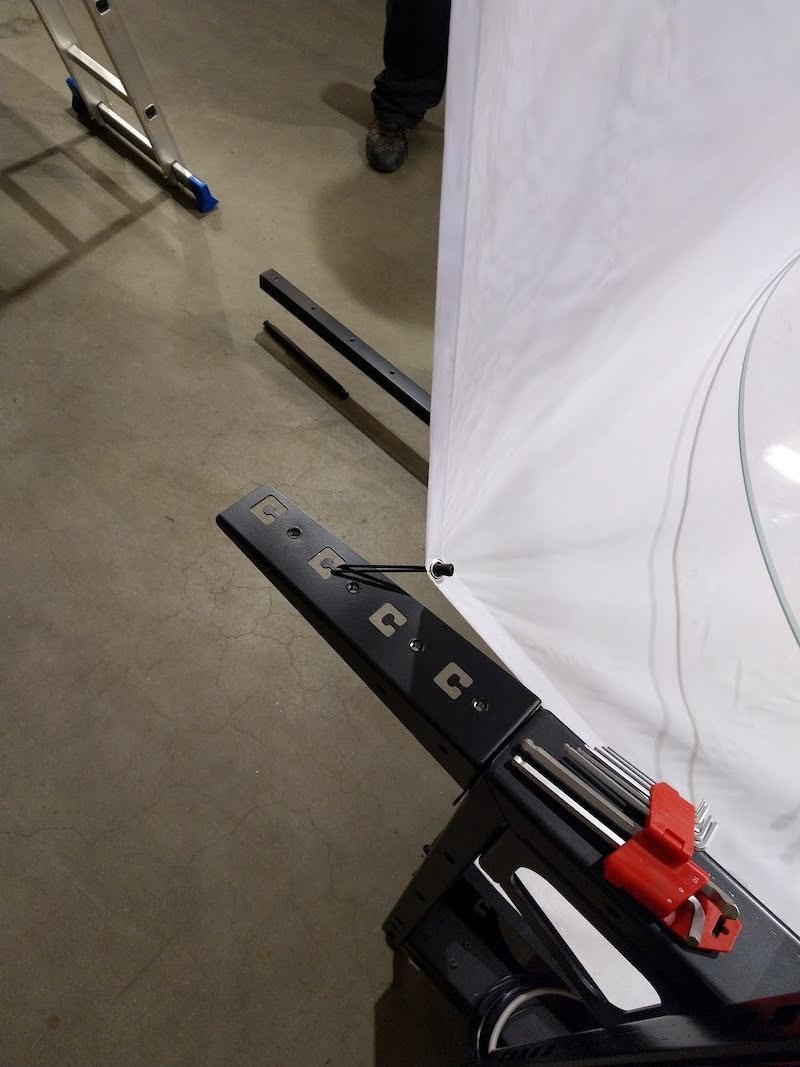

8.3. Zabezpiecz tło, przypinając gumowe klipsy do konsoli uchwytu tła.

‍

‍

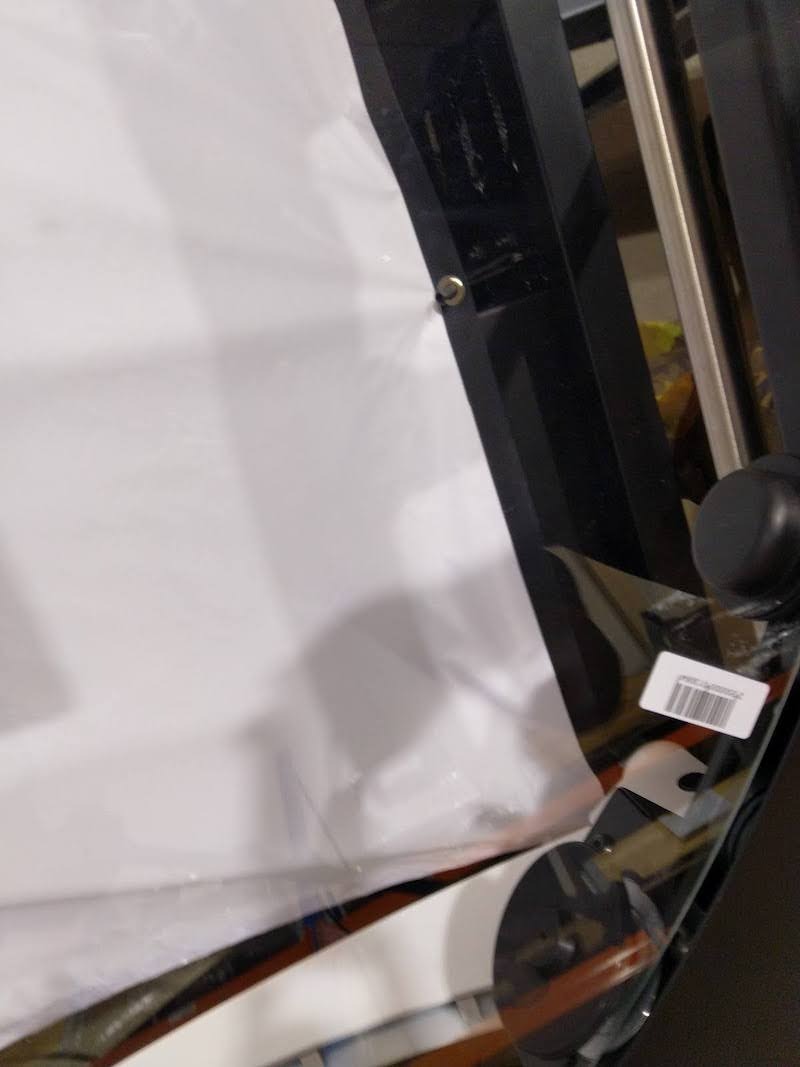

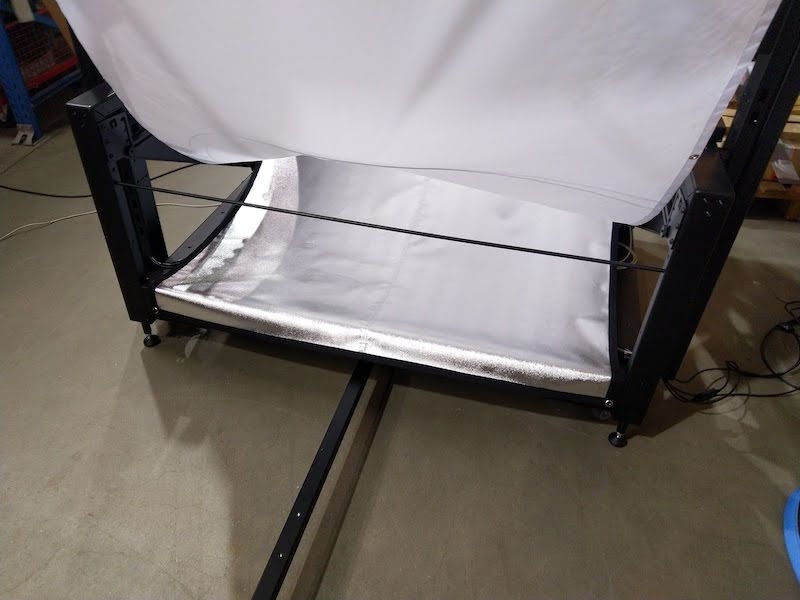

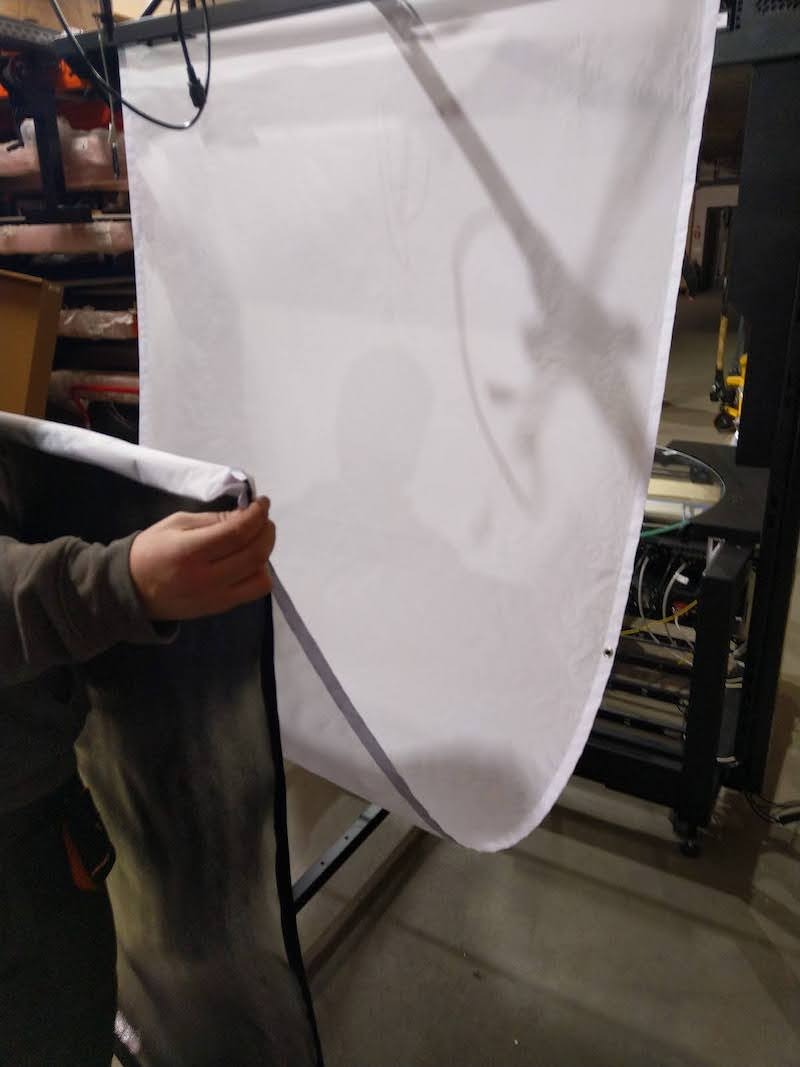

8.4. Przesuń białe tło do pozycji końcowej i zabezpiecz je za pomocą gumowych klipsów.

‍

‍

8.5. Zamontuj z powrotem uchwyty tła.

‍

‍

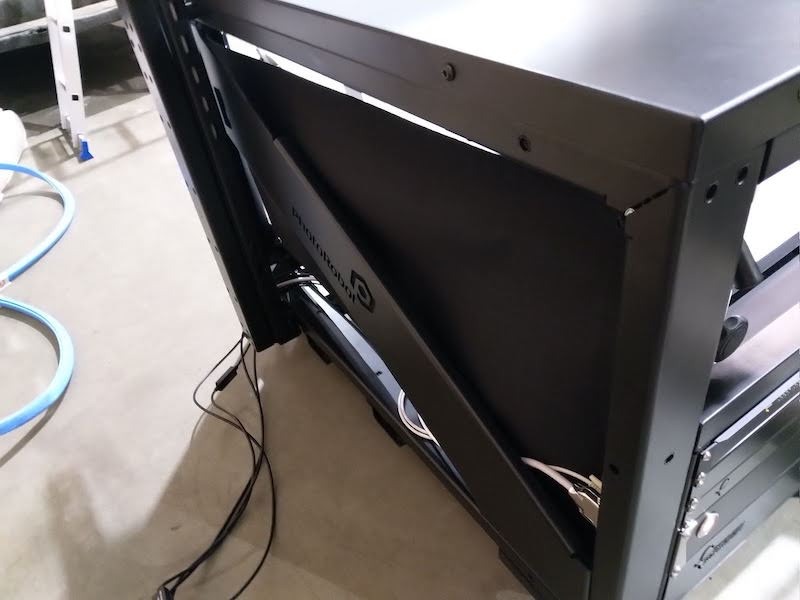

8.6. Następnie, jeśli montujesz CL1300, zlokalizuj osłony boczne i rozwiń każdą z nich. Jeśli montujesz CL850, pamiętaj, że urządzenie nie posiada osłon bocznych i przejdź do kroku 8.9.

‍

‍

8.7. Przymocuj boczne osłony do prawej i lewej strony CENTERLESS TABLE.

‍

‍

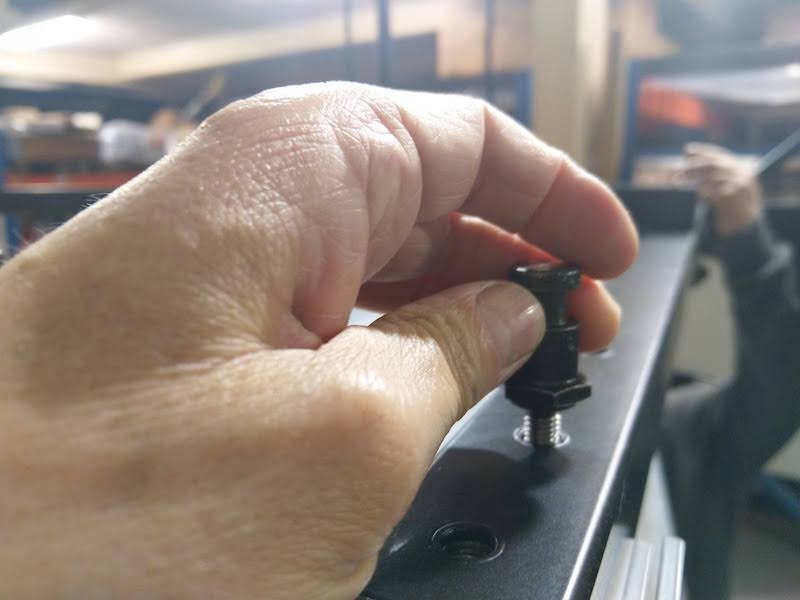

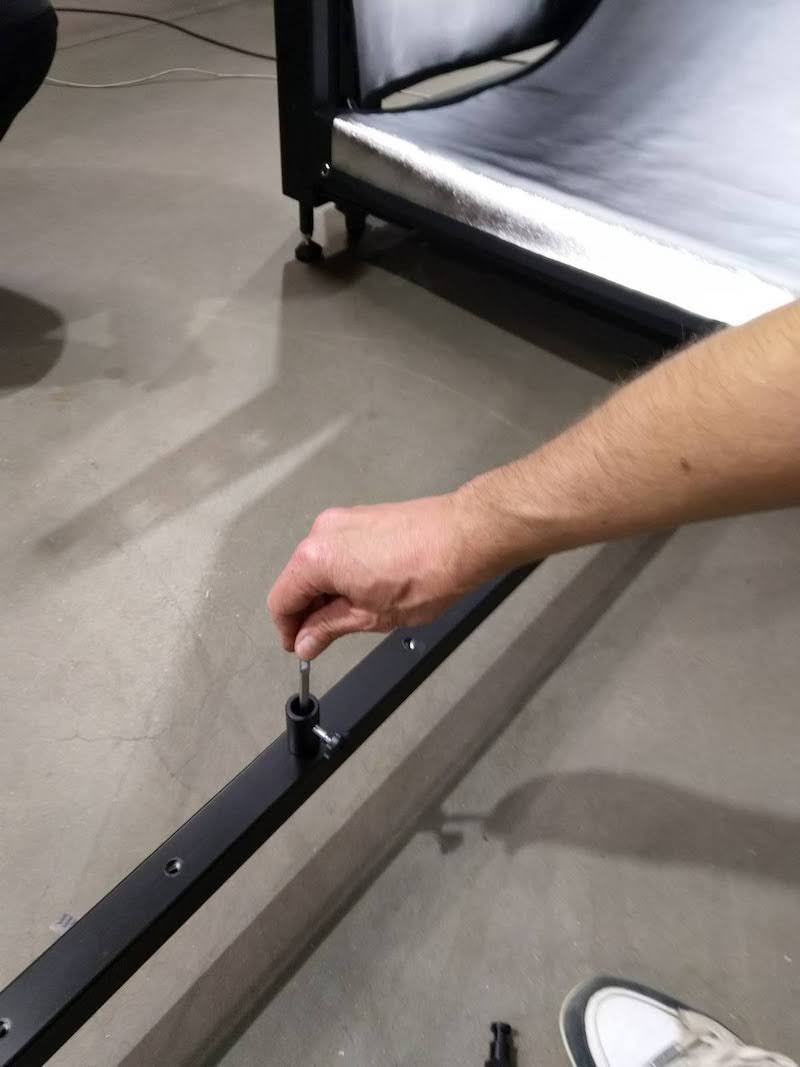

8.8. Włóż 2 kołki do konsoli uchwytu tła i przykręć je na miejscu.

‍

‍

8.9. Następnie włóż widelce na kołki i zamocuj je w pozycji.

‍

‍

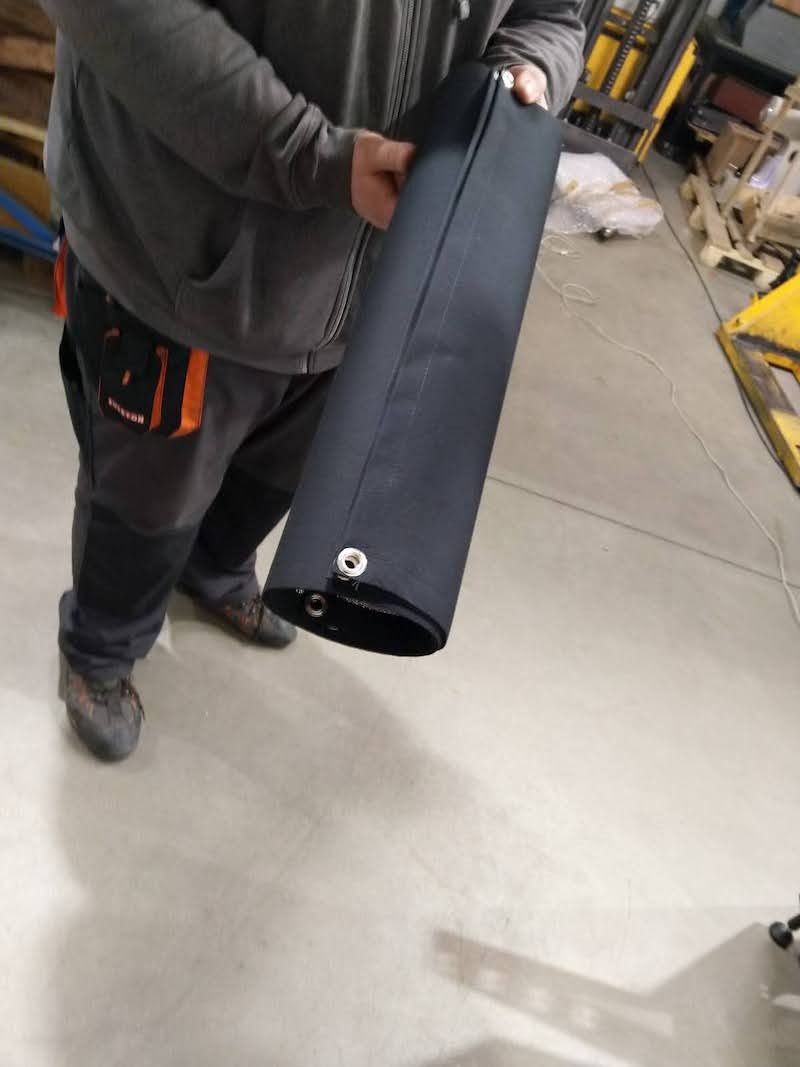

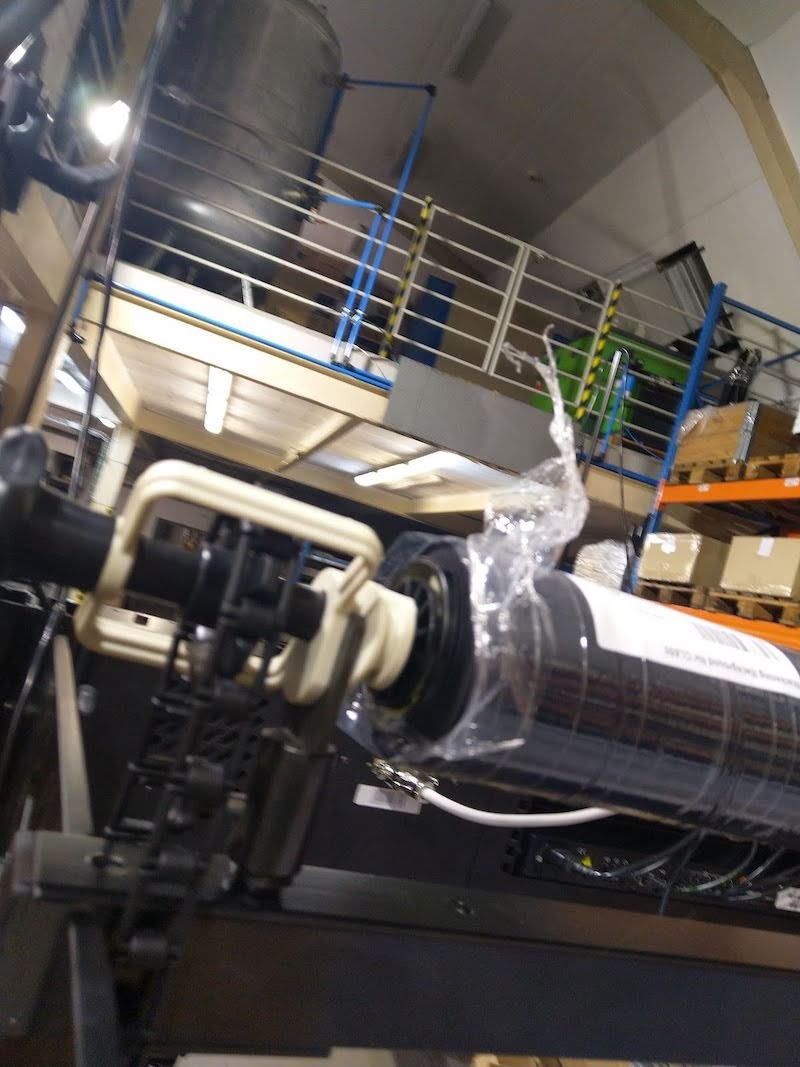

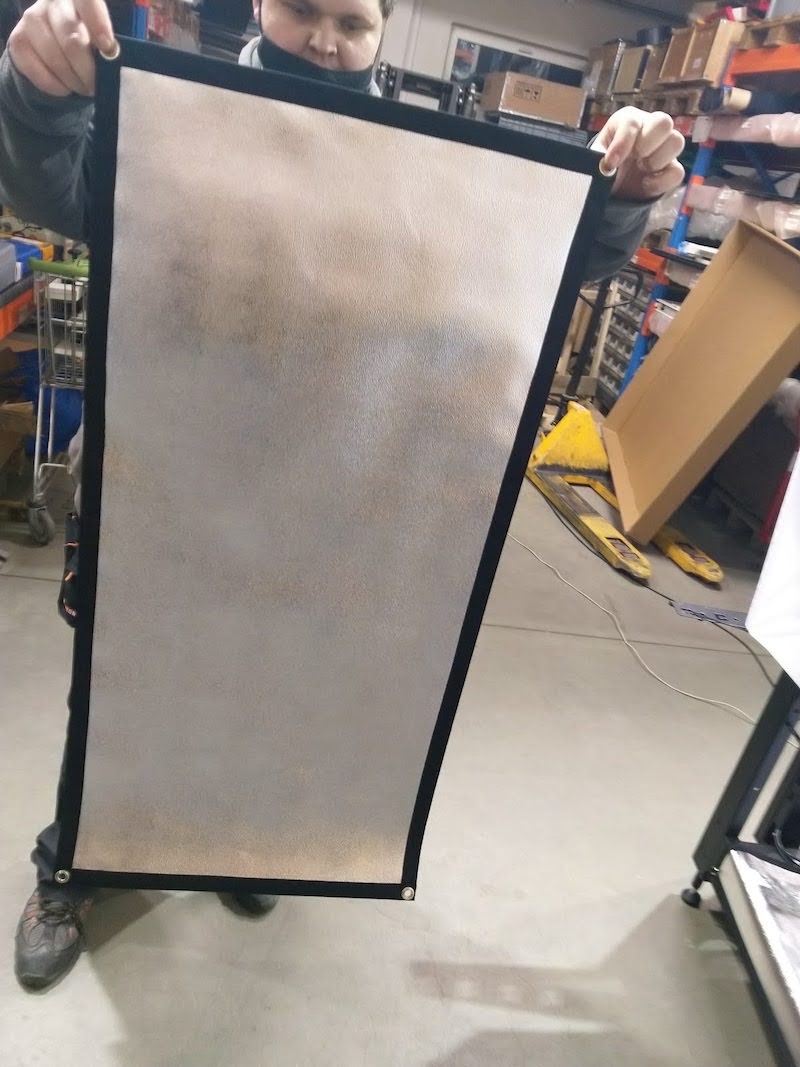

8.10. Zlokalizuj czerniejące tło i umieść je w widłach.

‍

‍

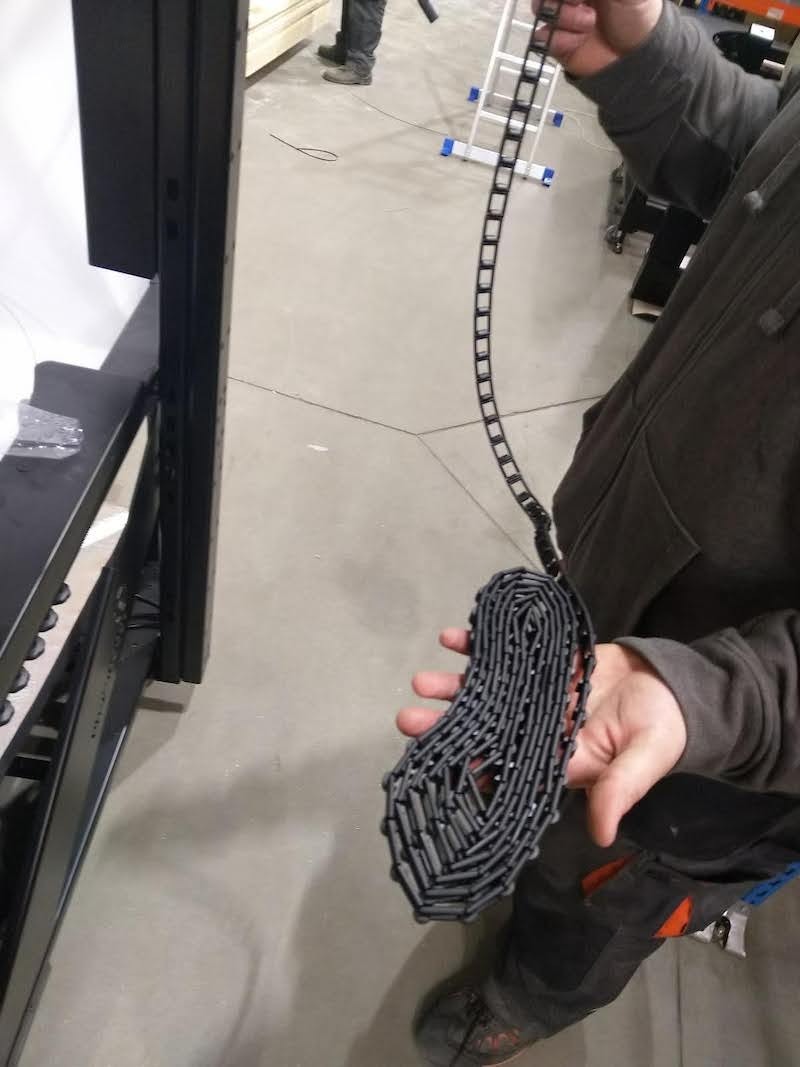

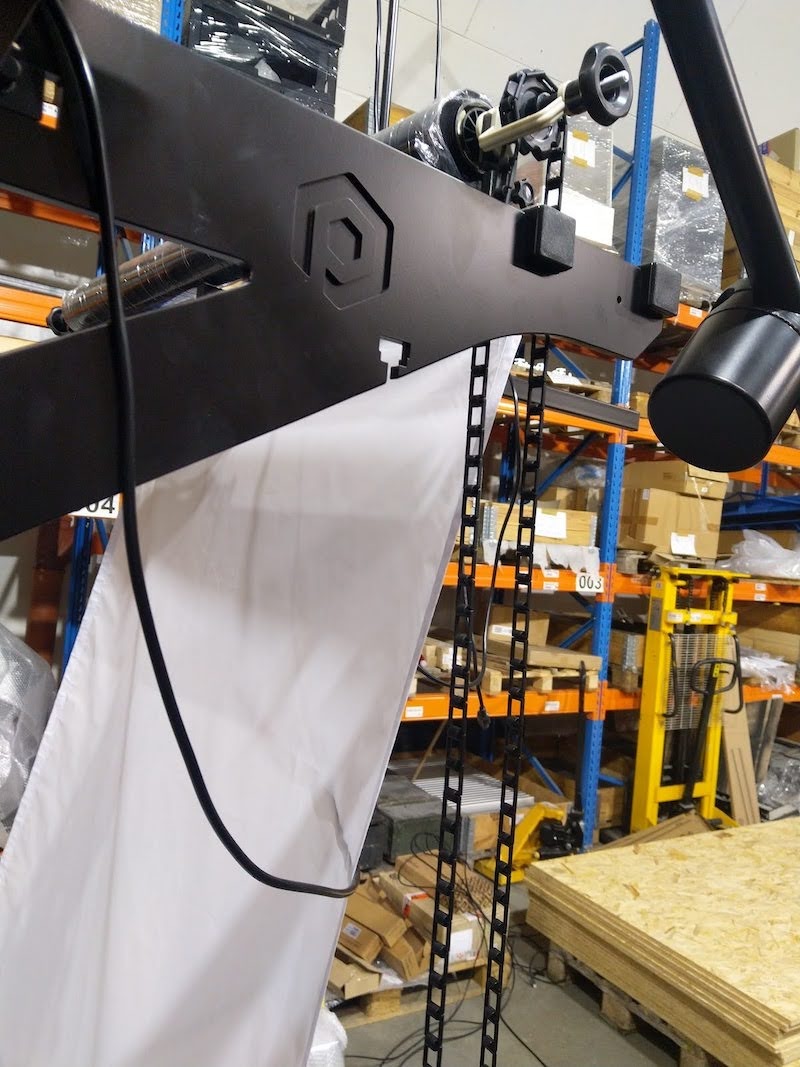

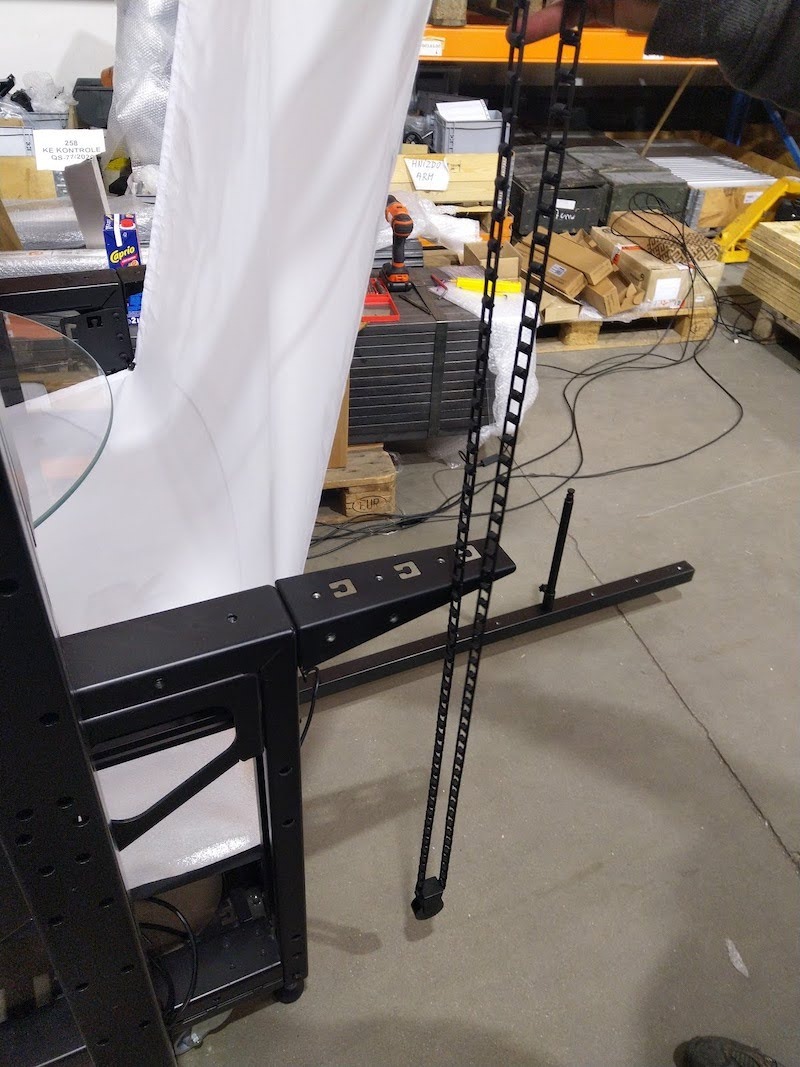

8.11. Przygotuj plastikowy łańcuch, który steruje zaciemniającym tłem.

‍

‍

8.12. Umieść łańcuch na zębatce, jak na poniższym zdjęciu.

‍

‍

8.13. Teraz dodaj ciężar do łańcucha i połącz łańcuch.

‍

‍

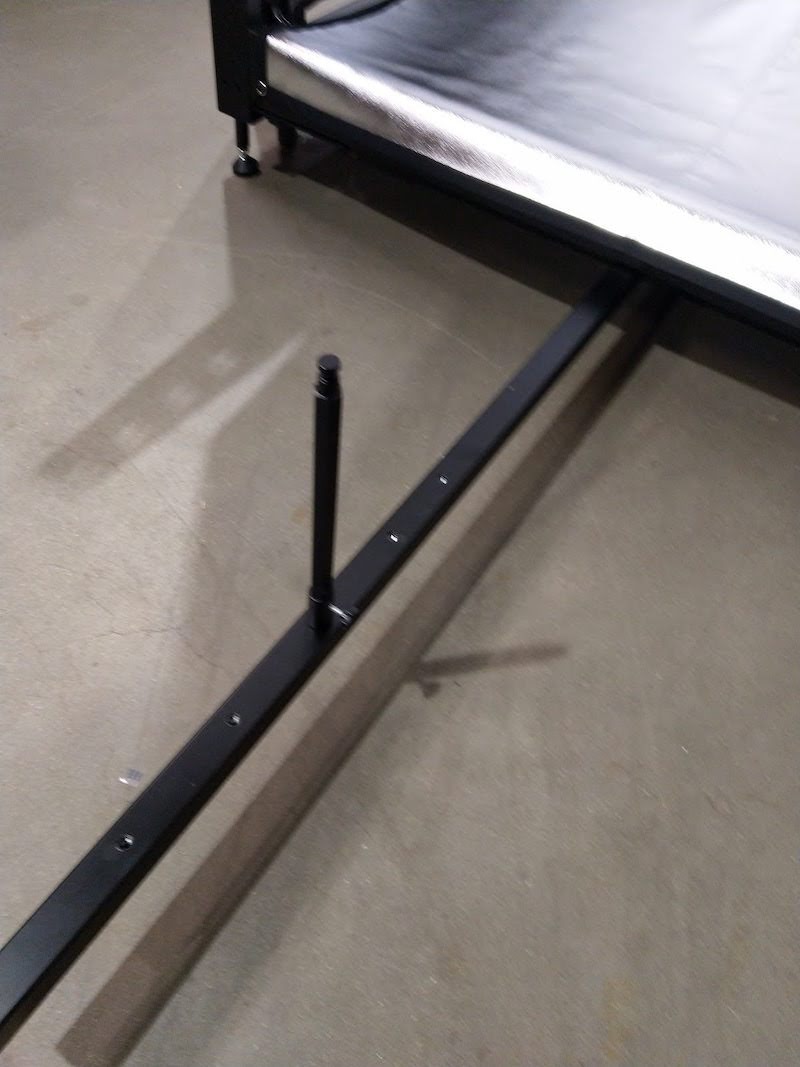

8.14. Zamontuj gniazdo i dolny drążek uchwytu lampy błyskowej tła.

‍

‍

‍

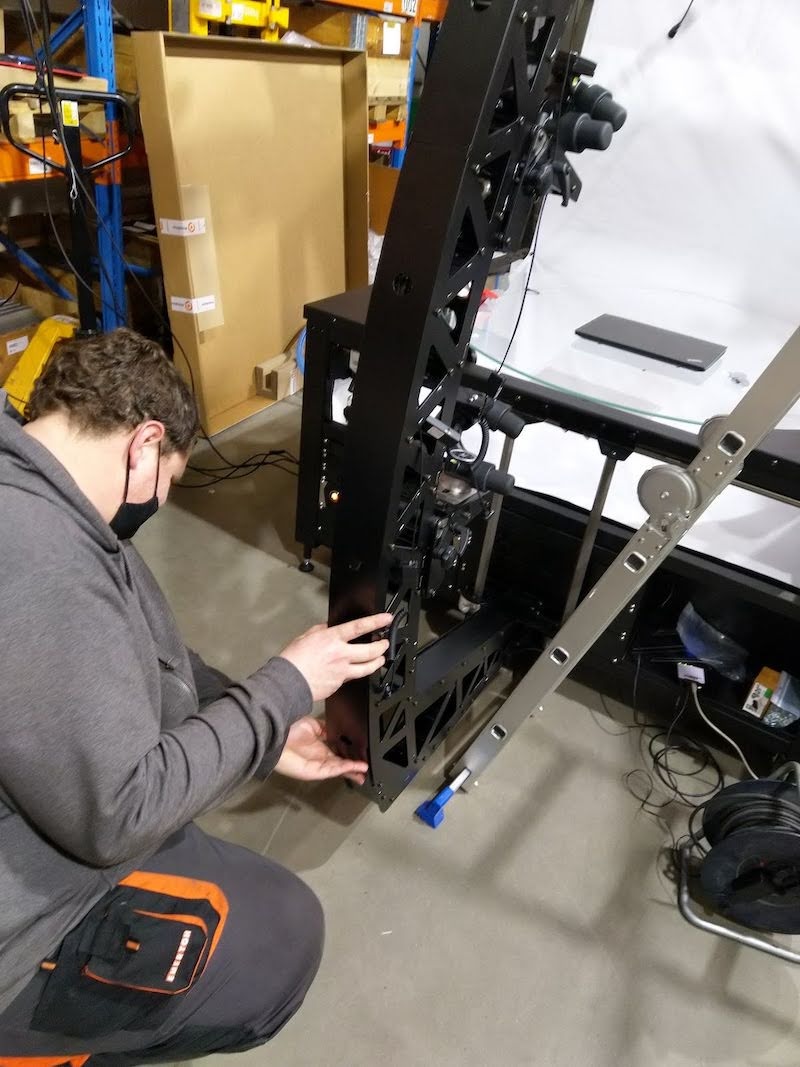

9. Instalacja metalowych osłon łukowych MULTICAM (CL1300)

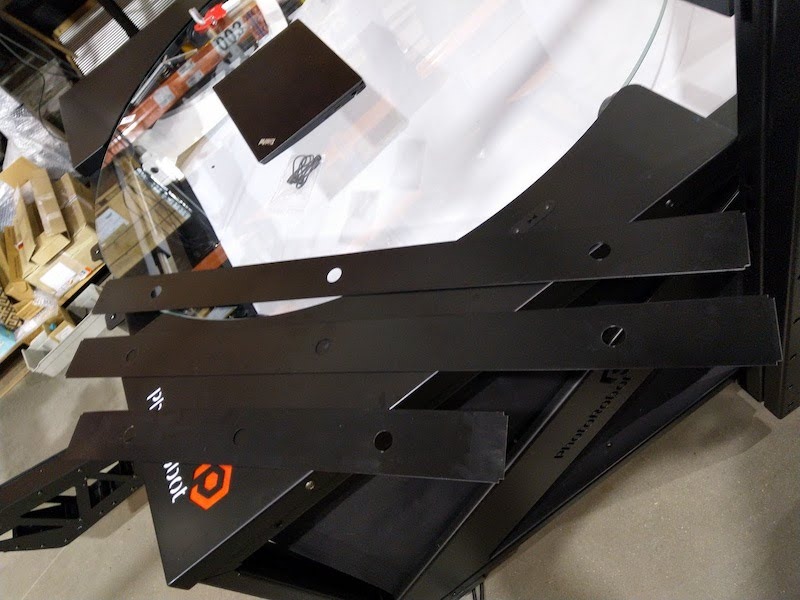

9.1. Następnie, jeśli montujesz MultiCam z CL1300, przygotuj metalowe osłony łuku MultiCam do instalacji. Uwaga: W przypadku CL850 nie ma metalowych osłon, więc przejdź do kroku 9.3.

‍

9.2. Umieść osłony między zamkami, tak aby osłony były następnie utrzymywane przez magnesy.

‍

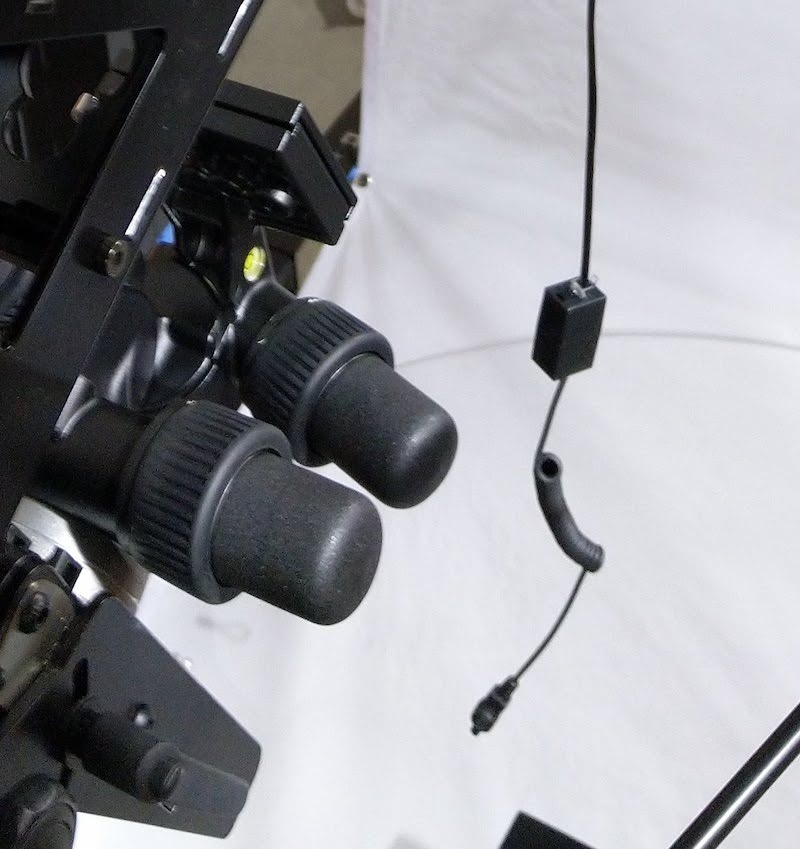

9.3. Podłącz dwa terminale za pomocą łącznika do przedłużacza kabla migawki najbliżej każdej głowicy Manfrotto.

‍

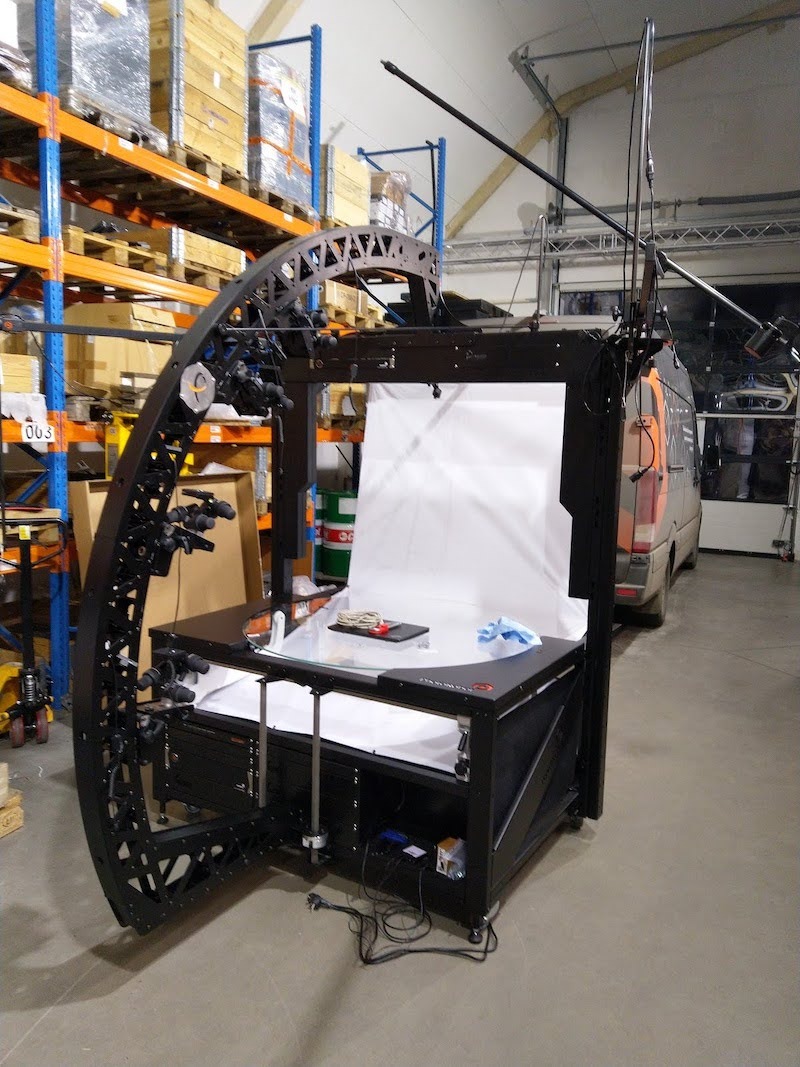

9.4. MULTICAM z CENTERLESS TABLE (CL1300 / CL850) jest gotowy do użycia.

‍

‍

‍

‍

10. Pierwsze użycie i podstawowe testy

W celu uzyskania dalszej pomocy technicznej po instalacji MULTICAM z CENTERLESS TABLE, zapoznaj się z PhotoRobot Pierwsze Użycie & Podstawowe Testowanie.

‍

‍

11. Oprogramowanie PhotoRobot _Controls

Oprogramowanie PhotoRobot Controls App („CAPP”) zapewnia pełną kontrolę nad stacją roboczą MultiCam z CENTERLESS TABLE (CL1300 / CL850) oraz innymi urządzeniami PhotoRobot. CAPP integruje kontrolę nad robotami, kamerami, oświetleniem studyjnym i postprodukcją. Obejmuje to funkcje zarządzania przepływem pracy, a także niezbędną funkcjonalność do skutecznej automatyzacji w post-processingu.

Uwaga: Oprogramowanie PhotoRobot Controls App nie jest dostarczane z urządzeniem; jest to oddzielny zakup dostępny do pobrania za pośrednictwem Twojego konta PhotoRobot.

Aby uzyskać pomoc dotyczącą instalacji i rozpoczęcia pracy, zapoznaj się z Rozpoczęcie pracy - Sterowanie PhotoRobot.

‍

‍

Ponadto, oprogramowanie może uruchomić się w „trybie kreatora” po instalacji CAPP. Tryb kreatora to uproszczony interfejs użytkownika, który umożliwia skanowanie kodów kreskowych w celu identyfikacji obiektów i automatyczne rozpoczynanie sekwencji przechwytywania. Aby uzyskać więcej informacji na temat trybu kreatora, zapoznaj się z Konfiguracja trybu kreatora aplikacji PhotoRobot Controls.
